Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

средства РТР «Sphinx»

активные средства РЭП. «Loral Нусог»

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 мод. 1 (2хб - 130-мм)

ГАС с подкильной антеннойSQS-505

'* На Elli и Limnos.

Контракт о приобретении (за 155 млн. долларов по курсу 1980 г.) в Нидерландах одного из фрегатов типа Kortenaer (пр.5) был заключен 15 сентября 1980 г. Кроме того, соглашение предусматривало постройку для Греции еще одного фрегата в Нидерландах и двух - в Греции. Впоследствии Греция отказалась строить их у себя ввиду сложной технологии и большой стоимости постройки В ноябре 1981 г. ей передали Pieter Florisz, а в октябре 1982 г. - Witte de With (оба в соответствии с ранее заключенным контрактом). 9 ноября 1992 г. греческое правительство решило приобрести Banckert, Callenburg и Van Kinsbergen, а в 1996 г. - Kortenaer, которые входили в состав ВМС Нидерландов. С приходом в Грецию на верфи ВМС в Скараманге все они прошли ремонт и модернизацию. В ходе ее установили ЗАК «Vulcan Phalanx» (либо на месте 76-мм АУ, либо две установки по бортам на носовом срезе вертолетного ангара) и увеличили размеры ангара на 2 м с целью размещения двух вертолетов АВ 212 ASW. В дальнейшем планируется заменить ГАС на SQS-510, а на последних четырех кораблях серии (имеющих по одной 76-мм и 20-мм АУ) установить ЗРК RAM. Корпус фрегата стальной, с продольным набором. Он имеет две палубы (верхнюю и главную) и разделен водонепроницаемыми переборками (доходящими до главной палубы) на 16 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Характеристики остойчивости не накладывают каких-либо ограничений на возможность использования фрегата при неблагоприятных метеорологических условиях. Для компенсации израсходованного топлива имеются балластные цистерны. Стальные надстройки разбиты на три блока, что, наряду с другими конструктивными мероприятиями, исключает их из общего изгиба корпуса. Средний блок занят воздухозаборными шахтами и воздухоочистительными фильтрами и дымовой трубой. Фрегат разбит на шесть герметичных контуров (для защиты от ОМП), воздух в которые поступает через специальные фильтры. Форсажные ГТД расположены в носовом

МО, а в кормовом - маршевые ГТД с самосинхронизирующимися муфтами, главными редукторами и упорными подшипниками. ГЭУ спроектирована с учетом безвахтенного обслуживания. В нормальных условиях контроль за ее работой осуществляют четыре человека. Электросеть обеспечивают четыре ДГ по 750 кВт. Главные и вспомогательные механизмы установлены на амортизаторы с использованием звуко-поглащающих устройств и покрытий. Будучи в составе ВМС Нидерландов в 1990-1991 гг. фрегаты примали участие в войне в Персидском заливе.

ФРЕГАТ EPIRUS

Водоизмещение, т:

стандартное.3 011

полное 4 220

Главные размерения, м:

длина наибольшая.. 134

ширина наибольшая 14,3

осадка при полном водоизмещении. 4,6

осадка наиболее выступающей частью 7,8

Главная энергетическая установка:

тип. КТУ

количество х тип ТЗА -

- суммарная мощность, л.с1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара). 2 х «ВаЬсоск amp; Willcox» (84,4 кг/см'; 510°С)

количество гребных винтов 1 ВФШ

Скорость хода наибольшая, уз.27

Дальность плавания ходом 20 уз, мили 4 000

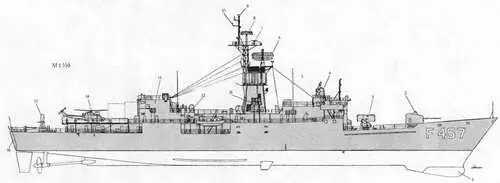

ФРЕГАТ THRACE

1. Обтекатель ГАС SQS-26 СХ

2. 127-мм АУ

3. ПУ ПЛУР и ПКР RGM-84G

4. Пост СУ Мк 68 GFCS с АП РЛС SPG-53A/D/F

5. ПУ НУРС системы SBROC

6. АП РЛС SPS-40D

7. АП навигационной РЛС LN66

8. АП РЛС SPS-10F

9. АП станции WLR-1

10. АП системы Link 14

11. АП комплекса SLQ-32C

12. 324-мм ТА

13. Ангар

14. Вертолет АВ 212 ASW

15. 20-мм ЗАК "Vulcan Phalanx"

16. Порт ГБПА ГАС 18А (V)l

Экипаж, чел. (в том числе офицеров). 288 (17)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Harpoon»

ПУ.2 направляющие в ПУ Мк 112 ПАРК ASROC

СУ SWG-1A

Противолодочный ракетный комплекс:

тип комплекса ASROC

количество ПУ х направляющих (тип ПУ).' 1x8 (Мк 112)

боекомплект.. 8 ПКР RGM-84G + 8 ПЛУР

Зенитный ракетный комплекс

тип комплекса «Stinger» (переносной)

боекомплект 4 ПУ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1- 127/54 (Мк 42 мод. 9)

СУ.Мк 68 GFCS с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ) 1 х 1 -20-мм (Мк 15 «Vulcan Phalanxs)

Противолодочное:

количество ТА х труб (тип ТА) 4 х 1 - 324-мм (Мк 32 мод. 5)

боекомплект 8 торпед Мк 46 мод.5

СУ противолодочного оружия Мк 114 мод. 16

Авиационное:

количество х тип вертолетов1 х АВ 212 ASW

оборудование ВПП.светотехническое

тип ангара. телескопический

Радиоэлектронное:

БИУС.FRISTS с системой Link 14

РАС обнаружения ВЦSPS-40D

РАС обнаружения НЦSPS-10F

РАС навигационная LN66

ПРИ системы TACAN. SRN-15

средства РТР. WLR-1, WLR-6

комплекс РЭБ SLQ-32C

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (2 х 6- 130-мм)

ГАС с подкильной антенной SQS-26 СХ

ГАС с ГПБА 18А (V)l

система противоторпедной защиты.SLQ-25 «Nixie»

Проданы Греции в соответствии с договором, заключенным с правительством США 11 февраля 1992 г. Epirus пришел в Саламис 25 августа 1992 г., Thrace-\5 сентября 1992 г. и Makedo-nia - 12 февраля 1993 г. Они относятся к многоцелевым фрегатам ВМС США типа Кпох. строившихся в период с 1969 по 1975 гг. В американском флоте корабли данного типа предназначались для эскортирования конвоев в океане, в условиях угрозы со стороны средств воздушного нападения, а также для борьбы с подводными лодками (в первую очередь советскими АЛЛ). Кроме того, они могли наносить удары по береговым объектам и оказывать огневую поддержку десантам. После того, как фрегаты вооружили ПКРК, у них появилась возможность наносить удары по надводным кораблям. Изначально фрегаты типа Кпох в качестве средств ПВО имели ЗРК «Sea Sparrow», который в середине 80-х годов заменили на ЗАК

«Vulcan Phalanx». Кроме Греции, однотипные корабли были проданы (или переданы в рамках программы военной помощи) Египту, Мексике, Тайваню, Турции и Таиланду. Корпус корабля стальной, гладкопалубный, имеющий в оконечностях двойное дно. Набор смешанный, с усиленными продольными связями. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 13 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются скуловые кили и не-убирающиеся бортовые рули. Оба котла располагаются в одном отсеке, разделенном по ДП корабля водонепроницаемой переборкой. Позади КО находится МО. Надстройки выполнены из легких сплавов. В качестве недостатков фрегатов типа Кпох специалисты отмечают слабость зенитного вооружения и моральное устаревание некоторых систем оружия и ТС.
