Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное..2 9U0

полное 3 800

Главные размерения, м:

длина наибольшая (по КВЛ). 130,5(120,9)

ширина наибольшая. 14,5

осадка при полном водоизмещении 6,35

Главная энергетическая установка:

тип дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 2 х LM 2500 - 51 000

количество х тип ДД -

- суммарная мощность, л.с2 х MTU 20V 956 ТВ92- 11070

количество гребных винтов 2 ВРШ

Скорость хода, уз:

наибольшая 30

под дизелями.. 20

Дальность плавания ходом 18 уз, мили 4000

Экипаж, чел. (в том числе офицеров) 207 (27) '

Вооружение-

Комплекс противокорабельных ракет:

тип комплекса «Harpoon»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект. 8 ПКР RGM-84C или RGM-84G

Зенитные ракетные комплексы:

тип комплекса «NATO Sea Sparrow»

'* По другим данным 210 (26)

количество ПУ х направляющих (тип ПУ).1 х 8 (Мк 29 мод. 3)

боекомплект 16 ЗУР RIM-7M/P

СУ.Мк 91 мод.2

тип комплексаRAM

количество ПУ х направляющих (тип ПУ).. 2 х 21 (Мк 49)

боекомплект42 ЗУР RIM-116A-1

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 2x1 -20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА). 2 х 2 -324-мм (Мк 32 мод.5)

боекомплект8 торпед Мк 46 мод.5

Авиационное:

количество х тип вертолетов 2 х «Sea Lynx» (Mk 88А)

оборудование ВПП светотехническое

тип ангарапалубный

Радиоэлектронное:

БИУС.SATIR-3 с системами Link 11,

SCOT 1А SATCOM

РАС обнаружения ВЦ и НЦ.DA 08

РАС навигационная. 3 RM 20

СУ ЗРК и АУ WM 25 в обеспечение РЛС STIR и РЛС WM 25

ПРН навигационной

спутниковой системы TACAN.• URN-25

активные средства РЭП FL 1800 S

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 мод. 1 (2x6 - 130-мм)

ГАС с подкильной антенной. DSQS 21BZ

система противоторпедной защиты.SLO-25 «Nixie»

В конце 1976 г. правительство ФРГ приняло решение о постройке 12 кораблей, которые должны были заменить эсминцы типа Fletcher и фрегаты типа Koln. С целью упрощения проектных работ, сокращения расходов на постройку и эксплуатацию, а также унификации систем вооружения, проектирование велось совместно с Нидерландами в рамках np.S. Однако серию ограничили восемью кораблями, отдав предпочтение фрегатам, построенным в рамках концепции МЕКО. Корпус корабля стальной сварной, разделен водонепроницаемыми переборками на 16 отсеков, гладкопалубный со значительным коэффициентом полноты площадей ватерлинии и мидель-шпангоута. Набор - продольно-поперечный. Надстройки разделены на три отдельных блока и выполнены с широким использованием алюминиевых сплавов, что повышает их пожароопасность. Система стабилизации включает бортовые рули и скуловые кили. Рулевое устройство с электрогидравлическими приводами и полубалансирным рулем. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Фрегаты оборудованы для действий в условиях применения средств массового поражения. Корпус и надстройки разделены на три цитадели, снабженные автономными системами очистки и кондиционирования воздуха. ГТУ совместно с ДУ не работают и переключаются посредством самосинхронизирующейся муфты без временных задержек и изменения скорости хода корабля. Основу ДУ составляют четырехтактные 20-цилиндровые (с V-образ-ным расположением цилиндров) дизели, оснащенные системой водяного охлаждения, турбонаддувом с промежуточным охлаждением нагнетаемого воздуха. ГЭУ снабжена двумя комбинированными зубчато-планетарными редукторами. Редукторы заключены в водонепроницаемые корпуса и могут работать даже в случае затопления отсека. Электроэнергетическая установка состоит из четырех ДГ суммарной мощностью 3 000 кВт (трехфазный ток, 450 В, 60 Гц).

Греция -одно из немногих государств NATO, имеющее неразрешенные территориальные и другие проблемы с сопредельными государствами. Главным историческим ее противником является также член NATO -Турция. Это сделало невозможным усиление или модернизацию ВМС одной страны, без адекватных действий со стороны другой. Таким образом, греческий флот иногда пополнялся новыми кораблями исходя не из военных потребностей, а по политическим соображениям в связи с модернизацией турецкого флота. Благодаря этому в ВМС Греции в последнее десятилетие появились новейшие корабли класса фрегат, которые планируется использовать прежде всего для защиты многочисленных островов от посягательств Турции и Албании, а также для оказания поддержки греческому населению Кипра. В рамках блоковых обязательств ВМС Греции несут ответственность за безопасность торговых коммуникаций в Средиземном море.

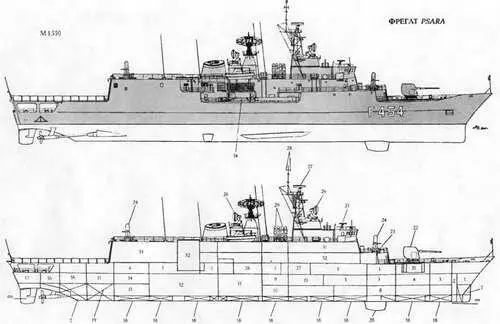

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА ТИПА HYNDRA

1. Кладовые

2. Цепной ящик

3. Кубрики личного состава

4. Погреб 127-мм патронов

5. Коридоры

6. Лазарет

7. Балластные цистерны

8. Помещения гидроакустиков

9. Носовая электростанция

10. Носовое отделение ДГ

11. Носовое машинное отделение

12. Кормовое машинное отделение

13. Кормовое отделение ДГ

14. Кормовая электростанция

15. Вентиляторная

16. Провизионные кладовые

17. Румпельное отделение

18. Топливные цистерны

19. Цистерна авиационного топлива

20. Обтекатель подкильной ГАС SQS-56/DE 1160

21. Модуль 127-мм АУ (подбашенное отделение)

22. 127-мм АУ Мк 45

23. ПУ НУРС системы SBROC

24. ЗАК "Vulcan Phalanx"

25. АП навигационной РЛС 2690 ВТ

26. АП РЛС STIR

27. АП РЛС DA 08

28. АП системы Link 11

29. ТПК ПКРК "Нагрооп"

30. Кают-компания офицеров

31. Каюты офицеров

32. ВПУ Мк 48 мод.

33. Ангар

34. 324-мм ТА

Водоизмещение, т:

стандартное 2 710

полное 2 970

Главные размерения, м:

длина наибольшая (по КВЛ) 117 (109)

ширина наибольшая. 14,8

осадка при полном водоизмещении.4,1

осадка наиболее выступающей частью 9,1

Главная энергетическая установка:

тип.. дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с 2 х LM 2500 - 60 000

количество х тип ДД -

- суммарная мощность, л.с.2 х MTU 20V 956 ТВ82 - 10 420

количество гребных винтов. 2 ВРШ

Скорость хода, уз:

наибольшая.31

под дизелями 20

Дальность плавания ходом 18 уз, мили 4100

Экипаж, чел. (в том числе офицеров). 173 (22)
