Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Otomat» Mk 2

количество ПУ х направляющих (тип ПУ) 8 х 1 (КТ)

боекомплект.8 ПКР

Зенитный ракетный комплекс:

тип комплекса..«Albatross мод.З

количество ПУ х направляющих. 1x8

боекомплект 8 ЗУР «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 127/54 («ОТО Ме1ага»)

боекомплект 210 выстрелов

количество АУ х стволов (тип АУ) 2 х 2 - 40/70 («Breda»)

СУ 2 х «Dardo» с РЛС RTN-20X

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (ILAS)

боекомплект 6 торпед А 244 S

Авиационное:

количество х тип вертолетов..1 х АВ 212 ASW

оборудование ВПП..светотехническое

тип ангара. телескопический

Радиоэлектронное:

БИУС SAD О С 1 (IPN-10)

РАС обнаружения ВЦ. RAN-10S

РАС обнаружения НЦ. SPQ-2F

РАС навигационная 3RM20

СУ ЗРК и 127-мм АУ NA-10 с двумя РЛС RTN-10XP

СУ оружием общекорабельная WM 25 в обеспечение двух РЛС STIR

ПРИ системы TACAN SRN 15А

средства РТР.SLR-4

активные средства РЭП NS 9003/9005

пассивные средства РЭП

(количество ПУ х направляющих) SCLAR (2 х 20- 105-мм)

ГАС с подкильной антенной EDO 610Е

Контракт на постройку шести фрегатов типа Lupo для ВМС Венесуэлы с итальянской фирмой «Cantieri» был заключен 24 октября 1975 г. По конструкции и составу вооружения они полностью повторяют прототип. Только 40-мм АУ подняты на специальных банкетах и есть различия в составе радиоэлектронного вооружения, Mari-scal Sucre передан Венесуэле 10.05.80, Almirante Brion-07.05.81, General Urdaneta-08.08.81, General Soublette-05.12.81, General SaVom - 03.04.82, Almirante Garcia - 30.07.82. Первые два корабля Mariscal Surce и Almirante Brion должны были пройти ремонт и модернизацию в период с сентября 1992 г. по сентябрь 1994 г. на верфи фирмы «Litton s Inglalls Shipyard". В ходе ее планировалось заменить ДД, БИУС и ГАС. Однако, из-за финансовых проблем реализацию контракта временно приостановили.

ВМС Германии в полной мере интегрированы в структуры NATO, участвуют во всех совместных учениях в составе Постоянного соединения ВМС NATO в Атлантике. Зоной ответственности считались Балтийское и Северное моря. Однако, после развала Советского Союза Германия пересматривает свое место в решении военно-политических задач за пределами территории страны и зоны ответственности NATO в сторону их расширения. При этом ВМС становятся активным проводником внешней политики, в связи с чем усиливается потребность в «представительских» кораблях. Исходя из этого продолжается наращивание военно-морских сил, где среди надводных кораблей предпочтение отдается фрегатам. Они уже сейчас являются наиболее современными кораблями флота. Строящиеся фрегаты пр. 124 можно отнести к самым совершенным в мире представителям данного класса. Политическое решение о наличии национальных интересов вне рамок NATO, заставляет командование ВМС готовиться к самостоятельным действиям в отрыве от своих баз и вне зоны континентальной ПВО. Отчасти этим и вызвано принятие на вооружение фрегатов ЗРК коллективной обороны

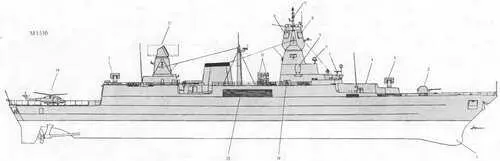

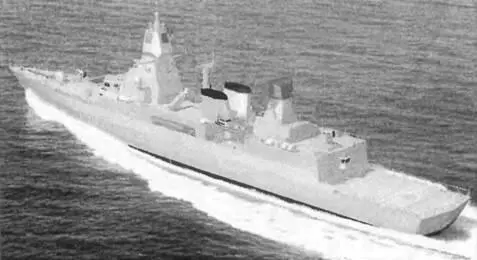

ФРЕГАТ ТИП 124

1. Обтекатель ГАС DSQS 23BZ

2. 76-мм АУ

3. ПУ ЗРК RAM

4. ВПУ Мк 41

5. АП навигационной РЛС "Raypath"

6. АП РЛС "Triton"

7. АП системы SCOTIA SATCOM

8. АП РЛС APAR

9. АП системы Link 11/16

10. 20-мм АУ

11. ТПК ПКРК "Harpoon"

12. Порт 324-мм ТА

13. АП РЛС SMART L

14. Вертолет "Sea Lynx" (Mk 88)

Водоизмещение, т:

полное 5 600

Главные размерения, м:

длина наибольшая (по КВЛ) 143 (132,2)

ширина наибольшая. 17,4

осадка при полном водоизмещении. 4,4

Главная энергетическая установка:

тип..дизель-газотурбинная,

с возможной совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 1 х LM 2500 - 31514

количество х тип ДД -

- суммарная мощность, л.с 2 х 20V 1163 ТВ93 -20128

количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 29

Дальность плавания ходом 18 уз, мили. 4 000

Экипаж, чел. (в том числе офицеров). 255 (39)

Вооружение:

комплекс противокорабельных ракет

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ). 2x4 (ТПК)

боекомплект.8 ПКР RGM-84D

Зенитные ракетные комплексы:

тип комплекса. «Standard SM 2»

количество ПУ х направляющих (тип ПУ) 2 х 16 (ВПУ Мк 41)

боекомплект. ЗУР RIM-66K, ESSM

СУ Мк 91 мод. 3

тип комплекса.RAM

количество ПУ х направляющих (тип ПУ) 2 х 21 (Мк 49)

боекомплект 42 ЗУР RIM-116А-1

\р(77иллер1шский комплекс:

количество АУ х стволов (тип АУ). 1 х 1 - 76/62 («ОТО Breda»)

количество АУ х стволов (тип АУ). 2 х 1 -20 мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод.9)

боекомплект. 8 торпед MU 90

Авиационное:

количество х тип вертолетов I х «Sed Lynx» (Mk 88)

оборудование ВПП.светотехническое с системой

принудительной посадки MBB-FHS

тип ангара. палубный

Радиоэлектронное

БИУС. SEWACO-FD с системами Link 11/16, SCOT IA SATCOM

РЛС обнаружения ВЦ SMART L

РЛС обнаружения ВЦ и НЦ, УОAPAR

РЛС обнаружения НЦ.,«Triton»

РЛС навигационная «Raypath»

ОЭСУ '. IRST

комплекс РЭБ DASA Fl 1800S-II

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 36 (4 х 6 - 130-мм)

ГАС с подкильной антенной. DSQS 23BZ

В качестве прототипа взят up. 123, но с применением технологии «Stealth» и изменением состава радиотехнического вооружения. Проект разработан на основе концепции МЕКО. Корпус стальной, разделен на 8 отсеков. Предусмотрена установка низкочастотной активно-пассивной ГАС с ГПБА TASS 6-3 (LF TASS). Мореходность по использованию оружия и вертолетов 6 баллов. Радиус циркуляции 570 м. Автономность 21 сут. Конструктивная защита аналогична принятой на кораблях пр. 123. Запас на модернизацию 270 т. ЭЭУ состоит из 4 ДГ по 1000 кВт каждый. Предусматривается использование кораблей в качестве флагманских. Предусмотрены помещения для женщин-военнослужащих. Разработка проекта началась 27 января 1994 года после заключения соглашения между Германией, Нидерландами и Испанией о координации работ по созданию фрегатов национальных проектов (TFC-Trilateral Frigate Cooperation). В рамках этого соглашения были созданы пр. 124 (Германия), LFC (Нидерланды) и F 100 (Испания). При этом, согласованные решения приняли по 42 наименованиям образцов (систем) вооружения и оборудования. Контракт на постройку первых трех фрегатов подписан 12 июля 1996 г. с предложением на постройку четвертого корабля.
