Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

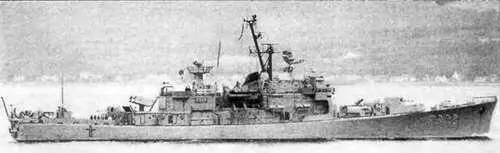

ФРЕГАТ TRONDHEIM

Водоизмещение, т:

стандартное 1650

полное 1950

Главные размерения, м:

длина наибольшая 96,6

ширина наибольшая 11,2

осадка наиболее выступающей частью 5,5 Главная энергетическая установка:

тип ПТУ

количество х тип ТЗА -

- суммарная мощность, л.с. 1 х PN 20 «De Laval» - 20 000

количество х тип главных котлов

(параметры пара).2 х «ВаЬсоск amp; Willcox»

(42,18 кг/см, 454°С)

количество гребных винтов 1 ВФШ

Скорость хода наибольшая, уз более 25

Дальность плавания ходом 15 уз, мили. 4 500

Экипаж, чел. (в том числе офицеров) 125 (11) Вооружение:

комплекс противокорабельных ракет:

тип комплекса «Penguin»

количество ПУ х направляющих (тип ПУ). 4x1 (ТПК)

боекомплект 4 ПКР «Penguin» Mk 1

Зенитный ракетный комплекс.

тип комплекса. «NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ). 1 х 8 (Мк 29)

боекомплект 24 ЗУР RIM-7M/P

СУ..Мк 91 мод. 2 с РЛС Мк 95

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 2 - 76/50 (Мк 33)

количество АУ х стволов (тип АУ) 1 х 1 -40/70 («Bofors»)

РЛС УО 76-и 40-мм АУ 9LV218Mk2

резервная ОЭСУ для 76- и 40-мм АУ TVT 300

количество АУ х стволов (тип АУ) 2x1 - 20-мм («Rheinraetall»)

Противолодочное:

количество ТА х труб (тип ТА).. 2 х 3 - 324-мм (Мк 32 мод. 5)

тип торпед.«Stmgrayn

количество РБУ х стволов (тип РБУ) 1 х 6 («Тете III»)

боекомплект 24 РГБ Мк 8

Радиоэлектронное:

БИУС MSI-3100 с системами Link 1 I и 14 SATCOM

РЛС обнаружения ВЦ.AWS-9

РЛС обнаружения НЦ ТМ 1226

РЛС навигационная «Decca»

средства РТР.,.*Argo 700»

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Mk 36 (2 х 6 130-мм)

ГАС с подкильной и буксируемой антеннами. TSM-2633

ГАС сопровождения цели для ПУС РБУ «Simrad-Тегпе 111»

Данные фрегаты были построены в соответствии с пятилетней программой, принятой парламентом Норвегии в 1960 г., при активной финансовой поддержке со стороны США. Проектировались они в Норвегии. В качестве прототипа был выбран американский противолодочный корабль типа Deuley, построенный с учетом опыта второй мировой войны и имевший на вооружении реактивный одноствольный бомбомет Мк 108.

Норвежский фрегат имеет те же конструкцию и обводы корпуса, архитектуру надстроек, ГЭУ, состав артиллерийского и торпедного вооружения. Пятый корабль серии - Oslo - затонул во время шторма 24 января 1994 г. к югу от Бергена из-за аварии ГЭУ.

Все фрегаты на верфи ВМС в Хортене прошли модернизацию, связанную с заменой устаревших РТС (в частности, были установлены ГАС TSM-2633, усовершенствованы системы управления огнем ПКРК и ЗРК, вместо кормовой 76-мм АУ смонтирована 40-мм АУ фирмы «Bofors»). Trondheim вошел в строй после модернизации 30 ноября 1987 г., Narvik - 21 октября 1988 г., Stavanger- 5 июня 1989 г. и Bergen - 4 апреля 1988 г. В 1996 г. на всех кораблях установили РЛС AWS-9, а в 1997 г.- системы Link 11 и Link 14. Все эти модернизации вызвали значительную перегрузку, что ограничило боевые возможности фрегатов.

Корпус корабля стальной, гладкопалубный, с двойным дном в оконечностях. Набор смешанный, с усиленными продольными связями и ледовыми подкреплениями. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 12 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков.

Оба котла располагаются в одном отсеке, разделенном по ДП корабля водонепроницаемой переборкой. Позади КО находится МО. Надстройки выполнены из легких сплавов.

В качестве недостатков фрегатов данного типа специалисты отмечают сравнительно невысокие мореходные качества, обусловленные перегрузкой, отсутствие вертолета, моральное устаревание ГЭУ и некоторых систем оружия.

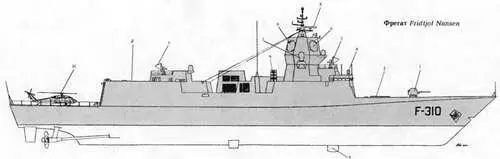

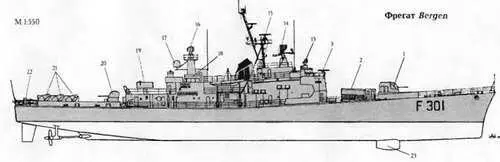

1. 76-мм АУ

2 ВПУ ЗРК Sea Sparrow"

3. Обтекатель антенны ГАС MRS 2000

4. Колонка ОЭСУ "Vigy 20"

5. АП РЛС системы Мк 99

6. АП РЛС AN/SPY-1F

7. АП системы SATCOM

8. АП навигационной РЛС "Litton"

9. ТПК ПКРК "Konsberg" NSM

10. Вертолет "Seasprite" SH-60/70 И. Бомбомет "Terne III"

12. АП навигационной РЛС "Decca"

13. АП РЛС 9LV 218 Мк 2 14 АП РЛС AWS-9

15. АП РЛС ТМ1226

16. АП РЛС Мк 95

17. АП системы SATCOM

18. 324-мм ТА

19. ПУ ЗРК "NATO Sea Sparrow"

20. 40-мм АУ

21. ТПК ПКРК "Penguin"

22. Пост постановки буксируемой антенны ГАС TSM-2633

23. Обтекатель подкильной антенны ГАС TSM-2633

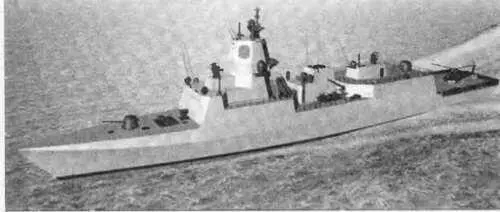

ФРЕГАТ FRIDTJOF NANSEN (компьютерная графика)

Водоизмещение, т:

стандартное 3 700

полное (с учетом возможной

установки дополнительного вооружения). 4 600 |› 121)

Главные размерения, м:

длина наибольшая (по KB \).. 132,0 (121,4)

ширина наибольшая (по КВЛ). 16,8 ‹1о,9)

осадка при полном водоизмещении. 4,9

Главная энергетическая установка:

тип. дизель-газотурбинная

‹совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с 1 LM 2500 - 21 000

количество х тин АД -

- Суммарная мощность, л.с 2 * BAZAN BRAVO 12V- 12 000

количество гребных винтов 2 ВРШ

количество х мощность носовых

подруливающих устройств, л.с.. 1 13 10

Скорость хода, уз

наибольшая 26

наибольшая под ДД.18

Экипаж, чел. (предусмотрено мест) 120 (146)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса ‹число ракет «Konsberg NSM» ‹8

количество ПУ направляющих (тип ПУ) 2 1 (ТПК)

боекомплек] 8 1IKP

Зенитный ракетный комплекс:

тип комплекса.. «Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 3 8 (ВПУ Мк 41) J

боекомплект 96 ЗУР «Evolved Sea Sparrows

\рт иллери Некие компу\ексы:

количе‹тво АУ ‹стволов (тип АУ).1 x1 -76/62 «ОТО Breda» SR

количество АУ ‹стволов (тип АУ). 1› 1 40/57 «BoIors» "

количество АУ х стволов (тип АУ) 2x1 - 12,7-мм

резервная ОЭСУ для 76- и 40-мм АУ «Vigy 20»

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-ым (Мк 32 мод. 5)

тип торпед.. «Stingray»

глубинные бомбы..предусмотрено место для размещения

Авиационное

количество х тип вертолетов 1 х NFH-90 либо SH-60/70

оборудование ВПП.светотехническое

тип ангара палубный

Радиоэлектронное

БИУС AEGIS CMS (LM)

РЛС обнаружения ВЦ AN/SPY-IF с системами Link 11,

Link 16/22, MCC1S и SATCOM

СУ ЗРК и АУ 2 Мк 99

РЛС навигационные. 2 х «Litton»
