количество гребных винтов. 2 ВФШ

Скорость хода наибольшая, уз 28

Дальность плавания ходом 15 уз, мили 4 000

Экипаж, чел. (в том числе офицеров) 235 (15)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1x2 - 114/45 (Мк 6 «Vickers»)

СУ MRS 3 с РЛС тип 904

количество АУ х стволов (тип АУ) 3 х 2 -25-мм (2М-3)

Противолодочное:

количество РБУ х стволов (тип РБУ) 1 х 3 -305-мм («Limbo» Mk 10)

боекомплект.38 РГБ

Авиационное:

количество х тип вертолетов 1 х «Alouette III» SA 319В

оборудование ВПП светотехническое

тип ангара палубный

Радиоэлектронное:

РЛС обнаружения ВЦ. тип 966

РЛС обнаружения НЦтип 933

РЛС навигационная тип 1006 и 1007

средства РТР.. UA 8/9/13

активные средства РЭП. тип 668

пассивные средства РЭП. «Corvus» (2x8 ПУ)

ГАС с подкильной антенной тип 170В и тип 184 '*

ГАС классификации цели с подкильной антенной..тип 162М

'* Целеуказание РБУ.

Данные корабли являются фрегатами английской постройки типа Leander с расширенным корпусом- «broad beamed» (см. раздел о фрегатах ВМС Индии). Zulfiquar был передан 14 октября 1988 г., a Shamsher- 15 июля 1988 г.

После прибытия в Пакистан на кораблях демонтировали ЗРК «Sea Cat», а 20-мм зенитные автоматы заменили на 25-мм. На крыше рубки установили дополнительную навигационную РЛС.

Перу -одна из немногих военно-морских держав Латинской Америки, лишившаяся части своей территории уже после провозглашения независимости. Несколько южных провинций, богатых полезными ископаемыми, отошли в результате Второй Тихоокеанской войны 1879-1883 гг. Чили. Взаимные территориальные претензии привели к военно-морскому соперничеству двух стран, а отсюда, на первый взгляд, излишне многочисленные для данного региона ВМС. В мирное время фрегаты осуществляют контроль за экономической зоной, а также поддерживают полицейские силы в борьбе с контрабандой на севере страны.

ФРЕГАТ MONTERO

Водоизмещение, т:

стандартное. 2 208

полное 2 520

Главные размерения, м:

длина наибольшая 113,2

ширина наибольшая. 11,3

осадка при полном водоизмещении 3,7

Главная энергетическая установка:

тип.дизель-газотурбинная, только

с раздельной работой двигателей

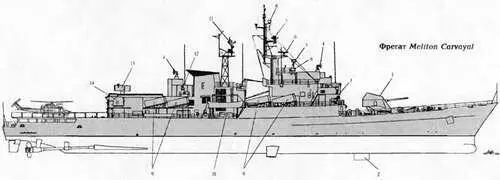

1. 127-мм АУ

2. Обтекатель ГАС EDO 6ЮЕ

3. ПУ НУРС системы SCLAR

4. АП РЛС RTN - 10 ХР

5. АП станции РТР SLR-4

6. АП навигационный РЛС 3RM 20

7. АП РЛС SPQ-2F

8. АП системы NS 9003/9005

9. ПУ ПКРК "Otomat"

10. 324-мм ТА

11. АП РЛС RAN-10S

12. АП РЛС RTN-20X

13. ПУ ЗРЛ "Albatro,"

14. 40-мм АУ

количество х тип ГТД -

- суммарная мощность, л.с..2 х LM 2500 - 50 000

количество х тип ДД -

- суммарная мощность, л с. 2 х GMT А 230.20 М-8 000

количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 35

Дальность плавания ходом 20,5 уз, мили 3 450

Экипаж, чел. (в том числе офицеров) 185 (20)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Otomat» Mk 2

количество ПУ х направляющих. 8 х 1

боекомплект 8 ПКР TG1

Зенитный ракетный комплекс:

тип комплекса «Albatros»

количество ПУ х направляющих (тип ПУ) 1x8 (мод. 3)

боекомплект 64 ЗУР «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 127/54 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 2 х 2 - 40/70 («Breda»)

СУ «Dardo» с двумя РЛС RTN-20X

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (ILAS)

тип торпед. А 244

Авиационное:

количество х тип вертолетов 1 х АВ 212 ASW

оборудование ВПП светотехническое

тип ангара.телескопический, палубный

Радиоэлектронн ое:

БИУС SADOC 1 (IPN-10)

РЛС обнаружения ВЦ..RAN-10S

РЛС обнаружения НЦ.RAN-11LX

РЛС навигационная SMA 3 RM 20R

СУ общекорабельная. NA-21 с двумя РЛС RTN-10XP

средства РТР Lambda

пассивные средства РЭП.. SCLAR (2 х 20 105-мм ПУ)

ГАС с подкильной антенной EDO 610Е

'* На Montero и Mariateyui.

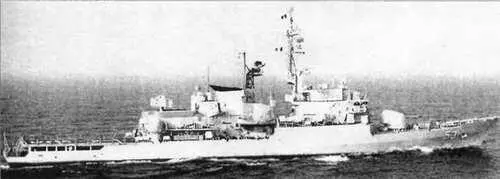

В соответствии с контрактом, заключенным между правительством Перу и итальянской фирмой «Fincantieri» в декабре 1973 г., последняя обязалась построить на своем судостроительном заводе два фрегата типа Lupo. Кроме того, еще два корабля должны были строиться по итальянской технологии в Перу. Их проект был незначительно переработан перуанской фирмой «Servicios Industriales de la Marina» (SIMA). Montero и Mariategui стали первыми большими военными кораблями, построенными на тихоокеанском побережье Южной Америки. По своей конструкции и составу вооружения они почти полностью повторяют Lupo.

Отличие в том, что ангар стационарный, 40-мм АУ подняты на специальных банкетах, РЛС RAN-10S смонтирована на решетчатой мачте, перезарядка ПУ ЗРК ручная, а не автоматическая. В 1997 - 1998 гг. на первых трех кораблях планировали заменить главные двигатели, но по финансовым причинам от этих планов отказались. По некоторым данным, на корме кораблей были смонтированы ПУ для зенитных ракет МПГ-8 российского производства. Вертолет может обеспечивать загоризонтное целеуказание для ПКР. Оборудование ВПП позволяет обеспечить взлет, посадку и заправку тяжелого вертолета типа «Sea King».

Польша всегда стремилась иметь сильный военно-морской флот, отвечающий представлениям руководства страны о ее месте в Европе и на Балтике. После восстановления независимости в 1918 г. и выхода к Балтийскому морю достаточно большие средства тратились на приобретение за рубежом (в Великобритании, Франции и Нидерландах) современных кораблей. После второй мировой войны ВМФ Польши был укомплектован в основном кораблями советской постройки, хотя десантные корабли, патрульные катера, тральщики и вспомогательные суда строились на польских верфях. В связи со вступлением в 2000 г. в NATO, встал вопрос о перевооружении по западным стандартам и военно-морского флота. Поскольку единственный крупный корабль -ЭМ УРО Warzawa (б. Смелый пр.61МП советской постройки) устарел и находится в небоеспособном состоянии, было принято предложение США о закупке построенных около 20 лет назад фрегатов типа Oliver Н. Perry. Таким образом, Польша стала восьмой страной, в состав ВМФ которой вошли корабли этого типа.

'* Предположительно.

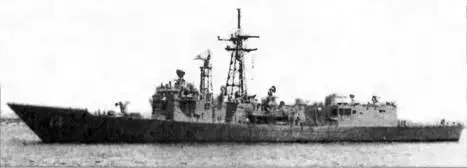

ФРЕГАТ JOHN Н. SIDES ВМС США (с октября 2000 г. фрегат KOSCIUSZKO ВМС Польши)
