РТС. Во-первых, один из ЗАК заменили на ПУ Мк 29 ЗРК «Sea Sparrow». Во-вторых, обеспечили базирование двух вертолетов европейского производства (вместо одного вертолета «Seahawk»). Кроме того, установили ГАС канадского производства (а не американского, как на греческих фрегатах). Наконец, на надстройке зарезервировали место для ВПУ ЗРК «Sea Sparrow». Система SCOT SATCOM переносится с одного фрегата на другой, в зависимости от того, какоц из них на тот момент является флагманским кораблем. Корабль включает в себя 36 функциональных модулей, из которых четыре модуля оружия, 10 модулей РЭВ, девять вентиляционных, два надстроечных модуля и 11 поддонов. В архитектуру корпуса фрегата внедрен небольшой бульб. Корабль имеет две непрерывные палубы и третью, прерывающуюся в районе ЭУ, которая размещена в трех водонепроницаемых отсеках: в носовом -два

ДД и два ДГ; в среднем - два ДД и оба редуктора; в кормовом -один ДГ. ДД установлены на амортизированных фундаментах и соединены с редукторами при помощи эластичных муфт. Работа одного ДД на один вал обеспечивает ход 22 уз. ЭЭС состоит из четырех ДГ мощностью по 775 кВт. На корабле внедрен принцип автономности отдельных водонепроницаемых отсеков в части снабжения их электроэнергией, системами вентиляции и пожаротушения.

ФРЕГАТ COMANDANTE HERMENEGILDO CAPELO

Водоизмещение, т:

стандартное 1750

полное. 2 250

Главные размерения, м:

длина наибольшая 102,7

ширина наибольшая…11,7

осадка при полном водоизмещении 4,4

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л.с 4x12 РС2.2 V 400 - 16 000

количество гребных винтов. 2 ВФШ

Скорость хода наибольшая, уз.25

Дальность плавания ходом 15 уз, мили 7 500

Экипаж, чел. (в том числе офицеров) 201 (15)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 х 1 - 100/55 (мод. 1953)

СУ СТА с РЛС DRBC 31D

резервная ОЭСУ «Sagem DMA»

количество АУ х стволов (тип АУ) 2 х 1-40/60 («Bofors»)

Прот иволодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед..Мк 46 мод. 5

Радиоэлектронное:

БИУС SEWACO FD с системой Link 11

РЛС обнаружения ВЦ. DRBV 22А

РЛС обнаружения НЦ. DRBV 50

РЛС навигационная тип 1007

средства РТР AR 700 DF

пассивные средства РЭП

(количество ПУ х направляющих).. SRBOC Mk 36 (2 х 6- 130-мм)

ГАС в подкильном обтекателе SQS-510 и DUBA ЗА

система противоторпедной защиты. SLQ-25/«Nixie»

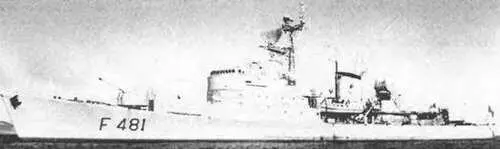

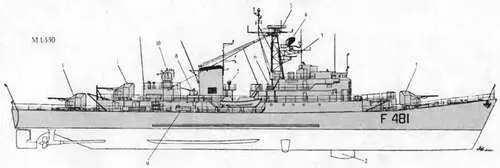

Фрегат Comandante Hermenegildo Capeio

1. 100-мм АУ

2. Обтекатель антенны ГАС SQS-510

3. АП навигационной РЛС тип 1007

4. АП РЛС DRBV 22А

5. АП РЛС DRBV 50

6. ПУ НУРС системы SBROC

7. 40-см прожектор

8. 40-мм АУ

9. 324-мм ТА

10 АП РЛС DRBC 31D

Данные корабли однотипны с французскими фрегатами типа Commandant Riviere. В отличие от базового проекта оборудованы для действий в тропических условиях. Контракт на их постройку был заключен в декабре 1964 г.

В настоящее время корабли этого типа морально и физически устарели. Comandante Roberto Ivens является учебным кораблем и сохранил первоначальный (правда, в сокращенном варианте) состав вооружения.

В период с 1987 по 1990 гг. корабли прошли модернизацию, связанную с заменой части РТС на более совершенные. Одновременно (кроме Comandante Roberto Ivens) число 100-мм АУ сократили до двух и у дымовой трубы установили 40-мм автоматы. С 1993 по 1999 гг. 550-мм торпедные аппараты заменили на

324-мм и смонтировали новые ГАС с системой противоторпедной защиты.

Корпус и надстройки фрегата стальные. ГЭУ состоит из четырех непосредственно-реверсивных ДД, работающих попарно через объединительные редукторы на ВФШ. ЭЭС состоит из двух ДГ по 340 кВт и двух преобразователей тока.

В середине 90-х годов предполагалось коренным образом модернизировать эти корабли. В частности, вместо кормовых 100-мм АУ установить ангар для вертолета и ПКРК «Нагрооп». Однако из-за отсутствия финансов от этих планов пришлось отказаться. В случае необходимости фрегаты могут принимать на борт до 80 десантников. Comandante Roberto Ivens в настоящее время выведен из состава флота и, по некоторым данным, уже разобран.

Одна из немногих стран Варшавского До- там и на отечественных верфях. Правда, воо-говора, строившая корабли хоть и с помощью ружение, технические средства и другие виды советских специалистов, но по своим проек- техники полностью закупались за границей.

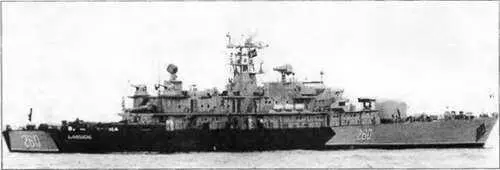

ФРЕГАТ ADMIRAL PETRE BARBUNEANU

Водоизмещение, т:

стандартное.. 1070

полное 1440

Главные размерения, м:

длина наибольшая 89,4

ширина наибольшая 11,5

осадка при полном водоизмещении. 3,0

Главная энергетическая установка:

тип.дизельная

количество х тип маршевых ГТД -

- суммарная мощность, л.с.2 х 61Д- 16 000

количество гребных винтов.4 ВФШ

Скорость хода наибольшая, уз.24

Дальность плавания ходом 11 уз, мили 1100

Экипаж, чел. (в том числе офицеров).80 (1)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 * 2 76/60 (АК-726)

СУ «Фут-Б»

количество АУ х стволов (тип АУ). 2 х 2 -30-мм (АК-230)

СУ. «Рысь»

Противолодочное:

количество ТА х труб (тип ТА) 2x2 - 533-мм

боекомплект. 4 торпеды 53-65К

количество РБУ х стволов (тип РБУ) 2 х 16-213-мм (РБУ-2500)

тип торпед..64 РГБ-25

Радиоэлектронное:

РЛС обнаружения ВЦ МР-302

РЛС навигационная. «Najada»

пассивные средства РЭП

(количество ПУ х направляющих). ПК-16 (2 х 16 - 82-мм)

ГАС с подкильной антенной МГ-322 («Геркулес»)

Проект данных фрегатов (Tetal - кодовое обозначение кораблей этого типа в NATO) разрабатывался при участии советских специалистов на основе сторожевого корабля пр. 1159 и МПК пр. 1124. Они предназначены для патрулирования, охраны экономической зоны и борьбы с подводными лодками. ГЭУ расположена в двух отсеках. В носовом МО находятся дизели, работающие на внешние линии валов, а в кормовом-на внутренние. Несмотря на сравнительно невысокую скорость хода, Tetal способен длительное время преследовать дизельные подводные лодки. Мореходность при использовании оружия четыре балла. Тем не менее, румынские специалисты считают, что в условиях Черного моря эти показатели вполне приемлемы. Проект критикуют за отсутствие вертолета, ЗРК и морально устаревшие системы вооружения. Вся серия должна была состоять из восьми кораблей, но ее ограничили четырьмя единицами, отдав предпочтение фрегатам типа «улучшенный» Tetal.
