Главные размерения, м:

длина наибольшая 115

ширина наибольшая 12,5

осадка при полном водоизмещении.,4,9

Главная энергетическая установка:

тип. дизельная

количество х тип АД -

- суммарная мощность, л.с4 х 16 РА6 280V ВТС-38 400

количество гребных винтов 2 ВФШ

Скорость хода наибольшая, уз. 30

Дальность плавания, мили

ходом 18 уз.. 6 500

ходом 15 уз. 8 000

Экипаж, чел. (в том числе офицеров) 179 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Otoraat» Mk 2

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект4 ПКР

Зенитный ракетный комплекс:

тип комплекса eCrotale Naval»

количество ПУ х направляющих 1x8

боекомплект26 ЗУР VT-1

РЛС УОDRBC 32

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 100/55 («Compact» Mk 2)

количество АУ х стволов (тип АУ).2 х 2 - 40/70 («Breda»)

резервная ОЭСУ.3 х «Naja»

Противолодочное:

количество ТА х труб 4x1- 533-мм

тип торпед F 17Р

СУ DLT-5

Авиационное:

количество х тип вертолетов 1 х SA 365F «Dauphm II»

оборудование ВПП. светотехническое с системой

принудительной посадки «Saraaha».

тип ангара. палубный

Ради оэлект ронное:

БИУС TAVITAC с системой Link W

РЛС обнаружения ВЦ и НЦ«Sea Tiger» (DRBV 15)

РЛС навигационная 2 х тип 1226

СУ оружием общекорабельная «Vega» с РЛС «Castor ПВ»

средства РТР. DR 4000

активные средства РЭП«Janet»

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» (2 х 10- 127-мм)

ГАС с подкильной антенной.TSM 2630 «Diadon»

ГАС с буксируемой антенной «Sorel»

Контракт (известен как контракт «Sawari I») на постройку двух многоцелевых фрегатов с фирмой «Thomson-CSF» правительство Саудовской Аравии заключило в начале 1980 г. Они прежде всего предназначались для обеспечения безопасности торговых коммуникаций в районе Аравийского полуострова. В соответствии с контрактом фрегаты должны были стать уменьшенной версией французских эсминцев Georges Leygues. Фрегаты Саудовской Аравии имеют сходный состав вооружения (за исключением ПКРК и 40-мм ЗАК), дизельную ГЭУ (на Georges Leygues использована установка дизель-газотурбинная, только с раздельной работой двигателей). Они имеют гладкопалубный корпус, разделенный водонепроницаемыми переборками на 14 отсеков, с двойным дном на большей части длины, продольным набором, рамными шпангоутами. Корабли типа Madina из-за сравнительно небольших размеров обладают невысокой мореходностью, что ограничивает район их боевого использования. В качестве системы стабилизации использованы скуловые кили и активные управляемые рули. ГЭУ состоит из четырех 18-цилиндровых дизелей, работающих попарно на два ВФШ. Энергетическая установка размещена в двух смежных отсеках. В кормовом МО расположены редукторы и муфты сцепления, а в носовом - электростанция с двумя ДГ.

Фрегаты данного типа прошли модернизацию на верфи фирмы DCN в Тулоне: Madina - с января 1995 г по апрель 1997 г; Hofouf-c октября 1996 г. по июнь 1998 г., а остальные два корабля -с марта 1999 г. по середину 2000 г. В ходе этих работ установлены БИУС TAVITAC с системой Link W, ПКРК «Otomat», новые акустические приборы, система принудительной посадки вертолетов и ОЭСУ VIGY 105.

Великобритания является одним из самых активных участников NATO. В случае крупномасштабного военного конфликта ее ВМС должны обеспечивать защиту атлантических коммуникаций, вести борьбу с подводными лодками (прежде всего подразумевались атомные ПА советского ВМФ) и действовать в составе корабельных группировок блока. Фрегаты относятся к наиболее современным и многочисленным надводным кораблям флота, способным решать весь крут свойственных им задач. В мирное время они участвуют во внешнеполитических акциях, а также в демонстрации присутствия в стратегически важных районах мира.

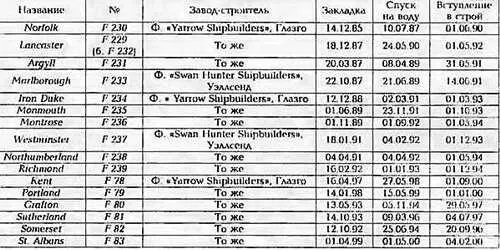

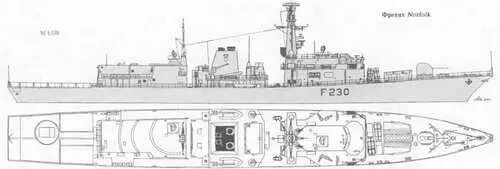

Водоизмещение, т:

стандартное. 3 500

полное. 4 200

Главные размерения, м:

длина наибольшая (по КВЛ). 133 (122,7)

ширине! наибольшая lb, I

осадка при полном водоизмещении..5.5

осадка наиболее выступающей частью 7,3

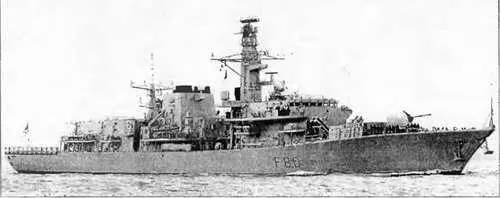

ФРЕГАТ GRAFTON

Главная энергетическая установка:

тип дизель-газотурбинная с электродвижением

количество х гип ГТД -

- суммарная мощность, л.с. 2 х SM1A '* или SM1C '* -31 100

количество х тип ДЛ -

- суммарная мощность, л.с 4 х 12СМ-С 100

количество ГЭД- суммарная мощность, л.с 2 - 4 000

количество гребных винтов 2 ВРШ

Скорость хода, уз:

наибольшая… 28

на электродвижении. 15

Дальность плавания, мили:

ходом 15 уз 7 800

ходом 18 уз. 1 000

Экипаж, чел. (в том числе офицеров) 181 (13)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Harpoon»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект 8IIKPRGM84C

СУ GWS-60

Зенитные ракетные комплексы:

тип комплекса. «Sea Wolt»

количество ПУ х направляющих (тип ПУ) 1 х 32 (ВПУ)

боекомплект. 32 ЗУР «Sea Wolf VLS»

СУ GWS-26 Mod 1 с двумя РЛС типа 911

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 л 1 - 114/55 (Мк 8 «Vickers»)

резервная ОЭСУ. 8H/GREOD

количество АУ х стволов (тип АУ). 2 х 1 - 30-мм (DS ЗОВ DES/MS1)

Противолодочное:

количество ТА х труб.2 х 2 -324-мм

тип торпед «Stingrays

Авиационное:

количество х тип вертолетов. 1 х «МегНп» ЕН 101 или «Lynx» НМА 3/8

оборудование ВПП светотехническое с системой

принудительной посадки «Helios»

тип ангара. палубный

Рад и озлект ронное:

БИУС. SSCS DNA 1 с системами связи

Link 11, 14 и 16, SATCOM

РЛС обнаружения ВЦ и НЦ.тип 996 (1)

РЛС обнаружения НЦ..тип 1008

РЛС навигационная тип 1007

СУ оружием общекорабельная GWS 25 мод.О

с двумя РЛС типа 911 (для ЗРК)

средства РТР. 6/5 (2) или «Scorpion»

активные средства РЭП. THORN EMI UAT

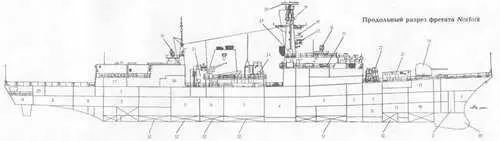

1. Шкиперские кладовые

2. Цепной ящик

3 Кубрики личного состава

4 Носовой отсек ДГ (2 ед.)

5. Носовое машинное отделение (2 ГТД)

6. Отсек вспомогательных механизмов

7. Кормовой отсек ДГ (2 ед.) 8 Провизионные кладовые

9. Румпельное отделение

10. Погреб 114-мм патронов

11. Помещения акустиков

12. Топливные цистерны

13. Подбашенное отделение 114-мм АУ

14. 114-мм АУ

15. ПУ НУРС системы "Sea Gnat"

16. АП РЛС тип 911

17. АП навигационной РЛС тип 1007
