Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

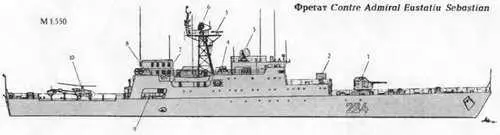

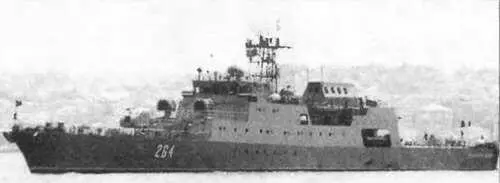

ФРЕГАТ CONTRE ADMIRAL EUSTATIU SEBASTIAN

Водоизмещение, т:

стандартное.. 1480

полное 1600

Главные размерения, м:

длина наибольшая. 93,0 (89,4)

ширина наибольшая 11,5

осадка при полном водоизмещении. 3,0

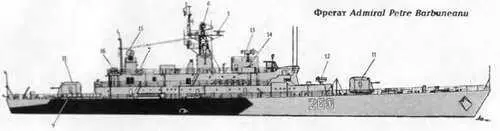

1. 76-мм АУ АК-176 2 РБУ-6000

3. АП РЛС СУАО "Вымпел"

4. 30-мм АК-630

5. АП РЛС "Najada"

6. АП РЛС МР-302

7. ПУ НУРС системы ПК-16

8. 30-мм АУ АК-306

9. 533-мм ТА

10. Вертолет IAR-316

11. 76-мм АУ АК-726

12. РБУ-2500

13. АП РЛС СУАО "Фут-Б"

14. 12,7-мм пулемет

15. АП РЛС СУАО "Рысь"

16. 30-мм АУ АК-230

Главная энергетическая установка:

типдизельная

количество х тип маршевых ГТД -

- суммарная мощность, л.с 2 х (61Д) - 16 000

количество гребных винтов 2 ВФШ

Скорость хода наибольшая, уз. 24

Дальность плавания ходом 11 уз, мили 1100

Экипаж, чел. (в том числе офицеров) 77 (7)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 -76/59 (АК-176)

количество АУ х стволов (тип АУ). 2x1- 30-мм (АК-630)

количество АУ х стволов (тип АУ) 2x1 - 30-мм (АК-306)

СУ. «Вымпел»

Противолодочное:

количество ТА х труб (тип ТА) 2х 2 - 533-мм

боекомплект.53-65К

СУ. «Буря»

количество РБУ х стволов (тип РБУ) 2 х 16-213-мм (РБУ-6000)

тип торпед.64 РГБ-60

Авиационное:

количество х тип вертолетов. IAR-316 («Aloutte III»)

оборудование ВПП.светотехническое

тип ангара палубный

Радиоэлектронное:

РЛС обнаружения ВЦМР-302

РЛС навигационная «Najada»

пассивные средства РЭП. ПК-16 (2 х 16 82-мм ПУ)

ГАС с подкильной антенной.. «МГ-322»

Фрегаты типа Contre admiral Eustatiu Sebastian являются развитием фрегатов типа Tetal. В отличие от базового проекта они имеют несколько измененные обводы корпуса (для улучшения пропульсивных качеств и размещения громоздкой надстройки), более совершенный состав вооружения, позволяющий вести борьбу со средствами воздушного нападения, и вертолет постоянного базирования Кроме того, улучшены условия обитаемости, а также системы управления кораблем и главной энергетической установкой.

Создание полноценных ВМС явилось следствием войн в Персидском заливе. Не имея своей судостроительной базы, но обладая финансовыми ресурсами, Саудовская Аравия строит фрегаты за границей, выбирая за прототип лучшие проекты. Национальные ВМС главным образом предназначены для обеспечения безопасности торговых коммуникаций в условиях угрозы со стороны малоразмерных надводных кораблей и средств воздушного нападения противника.

Водоизмещение, т:

полное. 4 500

Главные размерения, м:

длина наибольшая.135

ширина наибольшая..17,2

осадка при полном водоизмещении 4,1

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л.с. 4х 16 РА6 V 280 STC - 31 800

количество гребных винтов..2 ВРШ

Скорость хода наибольшая, уз 25

Дальность плавания ходом 15 уз, мили 7 000

Экипаж, чел. (в том числе офицеров).. 181 (15) '*

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Exocet»

количество ПУ х направляющих (тип ПУ) 2x4

боекомплект. 8 ПКР ММ 40 Block 2

Зенитный ракетный комплекс:

тип комплекса.«Aster»

количество ПУ х направляющих (тип ПУ) I х 16 (ВПУ «Sylver»)

боекомплект 32 ЗУР «Aster 15»

СУ.«Arab el»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 x 1 - 100/55 («Compact» Mk 2)

количество АУ х стволов (тип АУ). 2x1 - 20-мм (F2 «Giat»)

СУ СТМ с РЛС «Castor 2J»

резервная ОЭСУV1GY 105

Противолодо чное:

количество ТА х труб 4х 1- 533-мм

тип торпед.F 17

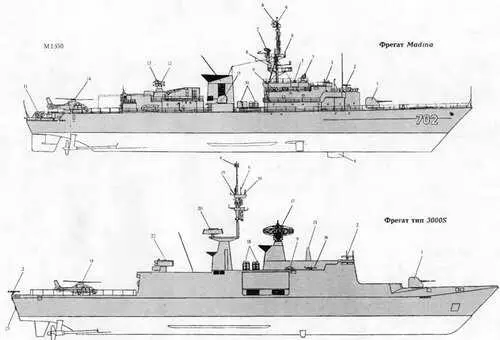

1. 100-мм АУ

2. АП навигационной РЛС тип 1226

3. Колонки ОЭСУ "Naja"

4. Обтекатель антенны ГАС TSM 2630 "Diadon"

5. АП РЛС "Castor ПВ"

6. АП системы Link W

7. АП РЛС DRBV 15

8. АП средств Janet

9. ПУ НУРС системы "Dagaie"

10. ТПК ПКРК "Otomat"

11. 40-мм АУ

12. ПУ ЗРК "Crotale Naval"

13. АП РЛС DRBC 32

14. Вертолет "Dauphin II"

15. ПОУ буксируемой антенны ГАС "Sorel"

16. 20-мм АУ

17. АП РЛС DRBV 26D

18. ТПК ПКРК "Harpoon"

19. АП средств ARBR 21

20. АП РЛС "Arabel" 3D

21. Колонка ОЭСУ VIGY 105

22. ПУ ЗРК "Aster"

23. Порт антенны ГАС CAPTAS 20

Авиационное:

количество х тип вертолетов. 1 х SA 365 «Dauphin II»

оборудование ВПП. светотехническое с системой

принудительной посадки «Samaha»

тип ангара. палубный

Радиоэлектронное:

БИУС TAVITAC 2000 с системами Link W

и SATCOM; OPSMER

РЛС обнаружения ВЦ.DRBV 26D «Jupiter II»

РЛС наблюдения и УО. «АгаЬеЬ 3D

РЛС навигационная. 2 х тип 1229

средства РТР. ARBR 21 (DR 3000S2)

активные средства РЭП 2 х CSEE «Salamander»

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» Mk. 2 (2 х 10 - 127-мм)

ГАС с буксируемой антенной CARTAS 20

система противоторпедной защиты SLAT

Не считая 12 человек из состава авиагруппы.

Решение о приобретении двух многоцелевых фрегатов, являющихся развитием кораблей типа Lafayette, было принято правительством Саудовской Аравии 11 июня 1989 г. Однако контракт на 3,66 млрд. долларов США (известен как контракт «Sawari И») на их постройку с фирмой «Thomson-CSF» заключили лишь 22 ноября 1994 г. От базового проекта они отличаются увеличенными размерами надстройки, что позволило разместить громоздкие антенный пост и оборудование РЛС «Jupiter» DRBV 26D, увеличить размеры ВПП и улучшить условия обитаемости экипажа. По первоначальному проекту данные фрегаты должны были иметь лишь систему освещения надводной обстановки (планировалось даже отказаться от гидроакустического вооружения). Особое внимание было уделено средствам связи и загори-зонтного целеуказания, которые позволяют осуществлять наведение истребителей. Гидроакустическое и противолодочное вооружение корабли получили, в частности, когда стало известно о приобретении Ираном трех подводных лодок пр. 877ЭКМ. На фрегате может базироваться более тяжелый вертолет NH-90. Предусмотрена установка на крыше ангара двух ПУ ЗРК «Sadral». В остальном корабли типа 3000 S полностью повторяют базовый проект.

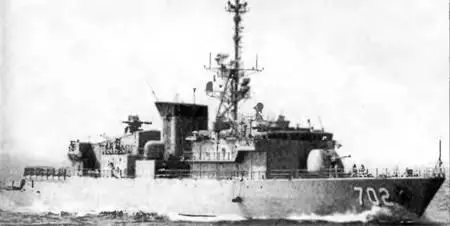

ФРЕГАТ MADINA
