Новые фрегаты ВМС Норвегии предназначены для замены фрегатов типа Oslo. Работы над проектом, известным как SMP 6088, начаты в мае 1997 г. Контракт на постройку пяти кораблей был подписан 23 июня 2000 г. в Бергене (Норвегия) с фирмой «E.N. Bazan» (Испания) и «Lockheed Martin» (США).

Корабль представляет собой уменьшенный вариант фрегата типа F-100 (см. раздел о фрегатах Испании) и является самым малым кораблем, оснащенным системой AEGIS. Основное внимание в проекте было уделено совершенной единой системе управления оружием п радиоэлектронной борьбы (1WS), основу которой составляет АСБУ AEGIS CMS (фирмы «Lockheed Martm»), в состав которой входят подсистемы управления противолодочным и противокорабельным оружием, разработанные фирмой «Konsberg Defence» (Норвегия). Основным назначением фрегата является борьба с ПА, борьба с противником в верхней полусфере является вспомогательной задачей. Для решения задачи ПЛО предназначены подкиль-ные и активные буксируемые ГАС-, имеющие также тракты для обнаружения мин и торпед.

Оружие (торпеды и глубинные бомбы) может применяться как с борта корабля, гак и с корабельного вертолета. При›том оборудование ВПП обеспечивает базирование к-н-к 10-тонных вертолетов типов NFH-90 или SH-60/70, так и тяжелых 15-тонных вертолетов типов ЕН-101 или «Sea King».

В мирное время основным назначением фрегатов является контроль исключительной экономической зоны Норвегии, поэтому для части вооружения (40-мм АУ, 2 ВПУ типа Мк 41, дополнительные системы РЭБ и ПЛО) предусмотрено только место для размещения.

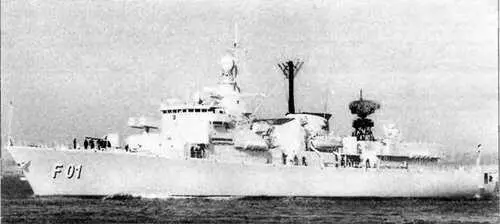

Фрегаты являются самыми крупными кораблями флота Объединенных Арабских Эмиратов (ОАЭ). Главное предназначение -обеспечение безопасности судоходства на выходе из

Персидского залива. Необходимость приобретения дорогостоящих фрегатов была обусловлена усилением военно-морской мощи Ирана за счет поставок российских ДЭПЛ пр.887ЭКМ.

ФРЕГАТ ABU DHABI

Водоизмещение, т:

стандартное 3 050

полное.. 3 630

Главные размерения, м:

длина наибольшая 130,5

ширина наибольшая. 14,6

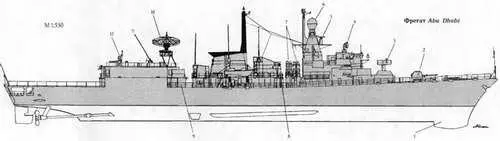

1 Обтекатель антенны ГАС SQS-505

2. 76-мм АУ

3. ПУ ЗРК "NATO Sea Sparrow"

4. АП РЛС STIR

5. АП РЛС "Scout"

6. АП РЛС CyOWM 25

7. ТПК ПКРК "Harpoon"

8. ПУ НУРС системы SBROC

9. 324-мм ТА

10. АП РЛС LW08

11. 20-мм АУ

12. 30-мм АУ

осадка при полном водоизмещении 4,3

осадка наиболее выступающей частью. 6,2

Главная энергетическая установка:

тип газотурбинная, с раздельной

работой форсажных и маршевых двигателей

количество х тип форсажных ГТД -

- суммарная мощность, л.с. 2 х ТМЗВ -50 880

количество х тип маршевых ГТД -

- суммарная мощность, л.с. 2 х RM1С - 9 900 количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 30

Дальность плавания ходом 16 уз, мили 4 700

Экипаж, чел. (в том числе офицеров).. 176 (18) + 24 дополнительных места

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Нагрооп»

количество ПУ х направляющих 2x4

боекомплект 8 ПКР RGM-84D

Зенитный ракетный комплекс.

тип комплекса «NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 1 * 8 (Мк 29)

боекомплект 24 ЗУР RIM-7M/P

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Melara Compact»)

количество АУ х стволов (тип АУ) 1 х 1-30-мм (SGE-30 «Goalkeeper»)

количество АУ х стволов (тип АУ) 2 х 1-20-мм («ОегИсоп»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5 или A-244S

Авиационное:

количество х тип вертолетов 2 * AS 565 «Panther»

оборудование ВПП. светотехническое

тип ангара палубный

Радиоэлектронное:

БИУС SEWACO-II с системой Link 11

РЛС обнаружения ВЦ..LW 08

РЛС обнаружения НЦ «Scout»

СУ ЗРК и АУ WM 25 с РЛС STIR

комплекс РЭБ.. «Ranises»

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Mk 36 (2 * 6-130-мм)

ГАС с антенной в носовом бульбовом обтекателе SQS-505

Контракт на передачу ОАЭ двух фрегатов типа Kortenaer был подписан с фирмой «Royal Shelde» 2 апреля 1996 г. Abu Dhabi вошел в состав ВМС страны в декабре 1997 г., а А1 Emirat - в мае 1998 г. Экипажи для кораблей готовились в Нидерландах. Перед передачей

ОАЭ на фрегатах смонтировали новую систему кондиционирования воздуха и РЛС «Scout», которая обеспечивает боевое использование ПКРК и ЗАК. (Более подробно о кораблях этого типа см раздел о фрегатах типа Kortenaer ВМС Нидерландов.)

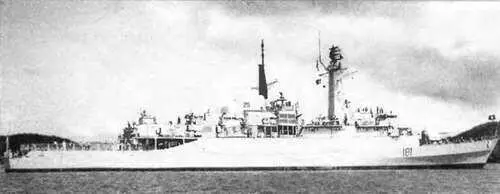

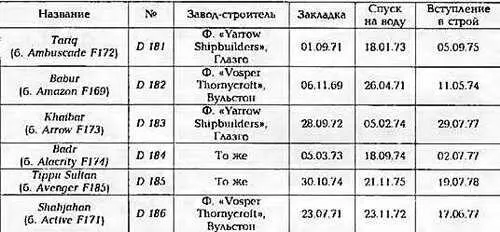

Из-за неразрешенного территориального вопроса, Пакистан старается поддерживать свои вооруженные силы, и в частности ВМС, на одном уровне с Индией. Однако отсутствие судостроительной базы и тяжелое финансовое положение страны заставляют правительство Пакистана приобретать за границей старые фрегаты.

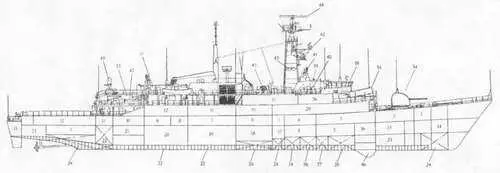

Продольный разрез фрегата Tarig

1. Провизионные кладовые

2. Подбашенное отделение 114-мм АУ

3. Кубрики личного состава

4. Кубрики старшин

5. Помещение ГРЩ

6. Санузел

7. Помещение кондиционеров

8. Мастерские

9. Центральный пост

10. Кладовая ЗИП

11. Буфет и бар

12. Камбуз и столовая

13 Румпельное отделение

14. Цепной ящик

15 К\адовые

16. Рубка гидроакустиков

17 Помещения преобразователен

18. Носовая электростанция

19. Носовое МО

20. Кормовое МО

21 Кормовая электростанция

22. Топливные цистерны

23 Насосное отделение

24. Балластные цистерны

25. Погреб 114-мм патронов

26. Топливные цистерны

27. Выгородка гирокомпаса

28. Цистерны пресной воды

29. Каюты офицеров

30. Офицерский санузел и лазарет

31. Канцелярия

32. Торпедный погреб

33. Ангар для вертолета

34. 114-мм АУ Мк.8
