ФРЕГАТ KHIRIRAT

Водоизмещение, т:

стандартное. 885

полное.,. 1172

Главные размерения, м:

длина наибольшая..83,8

ширина наибольшая. 10

осадка при полном водоизмещении. 3

осадка наиболее выступающей частью 4,3

Главная энергетическая установка:

тип дизельная

количество х тип маршевых ЛД -

- суммарная мощность, л.с.. 2 38TD8-1/8-9 -5 250

количество гребных винтов 2 ВФШ

Скорость хода наибольшая под ГТД, уз. 20

Дальность плавания ходом 18 уз, мили 2 400

Экипаж, чел. (в том числе офицеров) 135 (15) Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1 - 6/62 («ОТО Ме1ага»)

количество АУ к стволов (тип АУ). 1 ч 2 - 40/70 («Bofors»)

СУАО..WM 22/61

количество АУ х стволов (тип АУ) 2 1 20-мм («Oerlikon»)

количество А› к стволов..2x1 - 12,7-мм

Противолодочное

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32)

боекомплект (тип торпед) 6 (Мк 46)

количество бомбосбрасывателей 1

Радиоэлектронное:

БИУС.«Sewaco ТН»

РЛС обнаружения ВЦ и НЦ. LW 04

РЛС обнаружения НЦ SPS-53E

ГАС с подкильной антенной. DSOS-21C

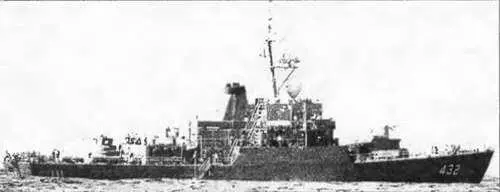

Фрегат Tapi {№ 431) был заказан 27 июня 1969 г., a Khihrat (№ 432)-25 июня 1971 г. Данные корабли предназначены для несения патрульной службы, охраны экономической зоны, эскортирования конвоев и борьбы с подводными лодками противника в условиях угрозы со стороны средств воздушного нападения в непосредственной близости от побережья и в устьях рек. Проект разработан на базе американских охотников за подводными лодками периода второй мировой войны. Тем не менее, по мнению руководства ВМС Таиланда, Tapi вполне отвечает предъявляемым к нему требованиям. С целью повышения боевых возможностей № 431 в 1983 г., а № 432-в 1987 г. прошли модернизацию В ходе нее заменили артиллерийское вооружение, установили более совершенное РТВ. Используются для контроля исключительной экономической зоны.

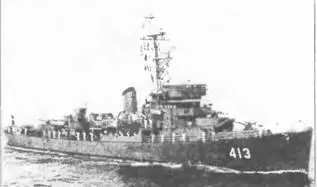

ФРЕГАТ PIN KLAO

Водоизмещение, т:

стандартное. 1240

полное 1930

Главные размерения, м:

длина наибольшая.93,3

ширина наибольшая. 11,6

осадка при полном водоизмещении 4,3

Главная энергетическая установка:

тип.. дизель-элекгрическая

количество х тип,\Л-

- суммарная мощность, л.с 4 х 16-278А -6 000

количество ДГ.4

количество главных ЭД. 2

количество гребных винтов..2 ВФШ

Скорость хода наибольшая, уз: 20

Дальность плавания, мили:

ходом 19 уз 6 700

ходом 12 уз 10 800

Экипаж, чел. (в том числе офицеров). 192 (14)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 3 х 1-6/50 (Мк 22)

СУ Мк 52 с РЛС Мк 63

количество АУ х стволов (тип АУ) 3 х 2 - 40/60 («BoIors»)

РЛС УОМк 34

количество х тип оптических СУ 2 х Мк 51

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32)

тип торпед.Мк 46

количество РБУ х стволов (тип РБУ) 1 х 24-185-мм (Мк 10 «Hedgehog»)

количество штоковых бомбометов 8

количество бомбосбрасывателей 2

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ SPS-5

РЛС навигационная.SPS-21

ИК система обнаружения SLR-1

средства РТР.WLR-1

ГАС с подкильной антенной. SOS-11

Корабль строился в США, предназначался для эскортирования трансокеанских конвоев и классифицировался как эскортный миноносец (или фрегат). В рамках программы военной помощи (MDAP) в июле 1959 г. его временно передали, а 6 июня 1975 г. продали Таиланду. В 1966 г. фрегат прошел ремонт и модернизацию, в ходе которой 20-мм пулеметы заменили на 40-мм зенитные автоматы и установили ТА для противолодочных торпед. До 1991 г. корабль использовался для охраны и патрулирования экономической зоны. В настоящее время фрегат используется как учебное судно. Корпус гладкопалубный, полностью сварной, стальной, с двойным дном на всем протяжении. Он разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 15 отсеков. В качестве системы стабилизации используются скуловые кили. Большая часть конструкций надстроек выполнена из стали. Корабль морально устарел и большой боевой ценности не имеет.

ФРЕГАТ TACHIN

Водоизмещение, т:

стандартное 1430

полное. 2 454

Главные размерения, м:

длина наибольшая 92,7

ширина наибольшая. 11,4

осадка при полном водоизмещении..4,1

Главная энергетическая установка:

тип КМУ

количество паровых машин тройного

расширения -суммарная мощность, л.с 2 - 5 500

количество главных котлов..2

количество гребных винтов.2 ВФШ

Скорость хода наибольшая, уз 18

Дальность плавания, мили

ходом 15 уз. 5 400

ходом 12 уз 7 200

Экипаж, чел. (в том числе офицеров).214 (13)

Вооружение:

Арт иллер и иски е комплексы:

количество АУ х стволов (тип АУ).3›. I -76/50 (Мк 22)

количество АУ х стволов (тип АУ).2 х 1 -40/60 («Bofors»)

количество АУ х стволов (тип АУ) 9 х 1-20-мм («Oerlikon»)

Радиоэлектронное:

РЛС обнаружения ВЦ. SPS-6C

РЛС обнаружения НЦSPS-5 SPS-10:*

РЛС навигационная. «Decca»

ИК система обнаружения.UPX-2B

оптическая СУ Мк 51

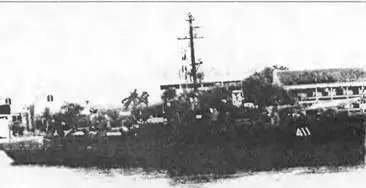

" На Tarhin (№ 411).:* На Prasae (№ 412).

Оба корабля строились в США по заказу правительства Великобритании (тип River), предназначались для эскортирования трансокеанских конвоев и классифицировались как фрегаты. Оба корабля передали Таиланду 29 октября 1959 г. в рамках программы военной помощи (MDAP). В настоящее время используются как учебные суда. Конструкция корпуса в общих чертах повторяет конструкцию корпуса фрегата типа Cannon. С целью упрощения постройки и эксплуатации в качестве ГЭУ была использована паровая машина тройного расширения. Все противолодочное вооружение либо демонтировано, либо не используется.

Корабли морально устарели и большой боевой ценности не имеют, планировалось исключить их из состава флота еще в 1998 г

Тайвань находится в постоянной конфронтации с Китаем и, по мере совершенствования его ВМС, также усиливает свои вооруженные силы. На Тайване имеется развитая судостроительная база, где производятся некоторые образцы военно-морских вооружений, в том числе фрегаты. В то же время правительство Тайваня закупает их и за границей. Имея перед собой вполне конкретного противника, руководство ВМС стремится придать свои кораблям качества, максимально соответствующие поставленным задачам. Так, угроза высадки войск на территорию Тайваня сделала обязательным наличие ударного ракетного оружия. Учитывая, что китайские корабли имеют на вооружении крылатые ракеты, тайваньские фрегаты оснащаются ЗРК. Появление у Китая АПЛ заставило тайваньское руководство уделять больше внимание противолодочному вооружению.
