количество АУ х стволов (тип АУ) 1 х 1 - 20-мм 76 (Мк 15 «Vulcan Phalanx»)

резервная ОЭСУ «Najir» Мк 2

Лротиволодочное:

количество ТА х труб (тип ТА) 2 х 3-324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов. 1 х «Seahawk» S-70C (М)

системы LAMPS III

оборудование ВПП. светотехническое с системой

принудительной посадки SAMAHE

тип ангара..стационарный, палубный

Радиоэлектронное:

БИУС.TACTICOS/TAVITAC 2000,

DHS с системами Link W, OPSMER

РЛС обнаружения ВЦ и НЦ.DRBV-26D «Jupiter II»

с антенным постом LW08

РЛС обнаружения НЦ.. «Triton G»

РЛС навигационная.2 х 20V90

РЛС УО 2 х «Castor НС»

средства РТР ARBR 21 (DR 3000S)

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC (2x6 ПУ Мк 36)

ГАС с антенной в бульбовом обтекателе. «Spherion»

ГАС с буксируемым излучателем и ГПБА. ATAS (V)2

Контракт на постройку во Франции шести фрегатов типа La Fayette (вариант Bravo) для ВМС Тайваня был заключен в середине 1992 г. В связи с резким противодействием заключению этого контракта со стороны КНР, официально заказчик именовался как «Дальневосточный экспортер». Фрегаты этого типа существенно отличаются от базового проектавнешним обликом и архитектурой системы вооружения. В частности, на Biavo установлена более совершенная система ПЛО, оптимизированная для обнаружения и слежения за новейшими малошумными ДЭПЛ КНР российского производства. Системы обнаружения включают как сверхнизкочастотную ГПБА «Lamproie», так и активно-пассивную низкочастотную ГАС AT AS с частотой около 3 кГц. Устройство постановки систем буксируемых излучателей общим весом около 250 кг расположено под ВПП. Максимальная глубина постановки буксируемого тела 235 м. Система обеспечивает также предупреждение о торпедной атаке. В бульбовом обтекателе размещена ГАС «Spherion». Корабли, построенные во Франции (верфь в Лориане), затем оснащались системами оружия на Тайване, на верфи «Kaohsiung». Кроме того, Франция поставила два учебно-тренировочных центра с полным оснащением ГКП. Установленный на фрегатах БИУС TAVITAC 2000 DHS имеет большие возможности, чем БИУС французского прототипа. Предполагается установить на крыше ангара 2x10 ЗРК РАМ, а ЗРК «Vulcan Phalanx» переместить на крышу мостика. Кормовой порт для высадочных и спасательных средств отсутствует.

Корабли типа Kang Ding предназначены для поиска и борьбы с подводными лодками как самостоятельно, так и в составе корабельных группировок. Кроме того, они способны длительное время нести патрульную службу, охрану экономической зоны, эскортировать конвои и наносить удары по надводным кораблям противника в условиях угрозы со стороны средств воздушного нападения.

Водоизмещение, т:

стандартное 3 011

полное 4 220, 3877 "

Главные размерения, м:

длина наибольшая.134

ширина наибольшая. 14,3

осадка при полном водоизмещении 4,6

осадка наиболее выступающей частью 7,8

Главная энергетическая установка:

тип. ПТУ

количество х тип ТЗА-

- суммарная мощность, л.с 1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара) 2 х «ВаЬгоск amp; Willcox» (84,4 кг/см2; 5ICC)

количество гребных винтов. 1 ВФШ

Скорость хода наибольшая, уз..27

Дальность плавания

ходом 20 уз на одном котле, мили 4 000

Экипаж, чел. (в том числе офицеров) 288 (17), включая авиагруппу

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Нагрооп»

ПУ. 2 направляющие в Мк 112 ПАРК

СУ SWG-1A «Нагрооп» LCS

Противолодочный ракетный комплекс

тип комплекса. ASROC

количество ПУ х направляющих (тип ПУ) 1x8 (Мк 112)

боекомплект 8 ПКР RGM-84A+8 ПЛУР RUR-5

Зенитный комплекс:

количество х тип комплекса. 4 х «Stinger»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 x 1- 127/54 (FMC Мк 42 мод. 9)

СУ.Мк 68 с РЛС SPG-53A/D/F

количество АУ х стволов (тип АУ), 1x 1 -20/76 (Мк 15 «Vulcan/Phalanx») количество АУ х стволов (тип АУ).4 х 1-20-мм (тип 75)

Противолодочное:

количество ТА х труб (тип ТА).2 х 2 -324-мм (Мк 32 мод. 9)

тип торпед.Мк 46 мод. 5

СУ противолодочным оружием Мк 114 мод. 16

Авиационное:

количество х тип вертолетов 1 х «Seasprite» SH-2F системы LAMPS I

(или 1 MD500)

оборудование ВПП светотехническое тип ангара телескопический

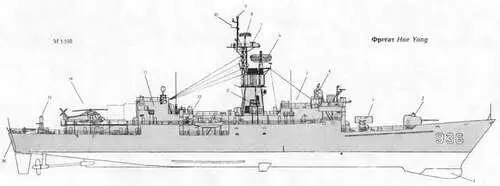

1. Обтекатель антенны ГЛС SQS-26 СХ

2. 127-мм АУ

3. ПУ ПЛУР и ПКР RGM-84G

4. Пост СУ Mk68 GFCS

5. ПУ НУРС системы SBROC

6. АП РЛС SPS-40B

7. АП навигационной РЛС LN66

8. АП РЛС SPS-10

9. АП станции WLR-1

10. АП системы Link 14

И. АП комплекса SLQ-32C

12. 324-мм ТА

13. Ангар

14. Вертолет "Seasprite"

15. 20-мм ЗАК "Vulkan Phalanx"

16. Порт ГПБА SQR-18 A(V) 1

Радиоэлектронное:

БИУС. FRISTS с Link 14

(может быть установлена Link W)

РЛС обнаружения ВЦ.. SPS-40B

РЛС обнаружения НЦ SPS-10 или SPS-67

РЛС навигационная LN66

ПРН обнаружения ИК сигналов.UPX-12

средства РТРWLR-1, WLR-6

активные средства РЭПSLQ-32 (V)2

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6-130-мм)

ГАС с антенной в бульбовом обтекателе.SQS-26 СХ

ГАС с ГПБАSQR-18A (V)l

система противоторпедной защиты ТМК6 «Fanfare»/SLQ-25/«Nixie»

TACAN SRN-15

" На № 932 и 935.

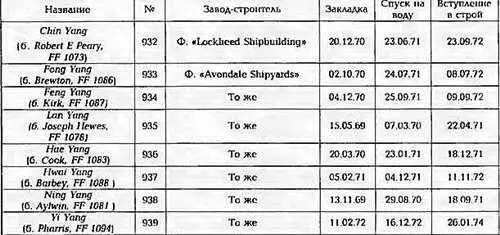

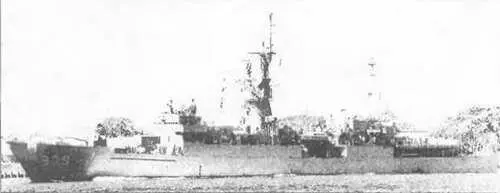

Ching Yang был передан Тайваню 2 июля 1993 г., Fong Yang-23 июля 1993 г., Feng Yang - 6 августа 1993 г., Lan Yang - 30 июня 1994 г., Иае Yang - З марта 1994 г., Hwai Yang - 31 мая 1995 г., Ning Yang и Yi Yang-\ марта 1999 г. Они относятся к многоцелевым фрегатам ВМС

США типа Кnох (см. раздел о фрегатах ВМС Греции и Турции), строившихся в период с 1969 по 1975 гг. Нае Yang является флагманским кораблем 168-й патрульной эскадры. Предполагается перевооружить корабли вертолетами «Seasprite».

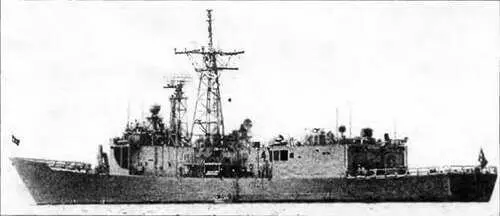

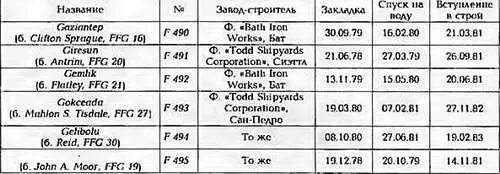

Турция -одно из немногих государств членов NATO, имеющих неразрешенные территориальные и другие проблемы с сопредельными государствами. Исторически одним из главных ее противников является также член NATO -Греция. Это сделало невозможным усиление или модернизацию ВМС одной страны, без адекватных действий со стороны другой. Учитывая стратегическое положение страны модернизация ВМС Турции осуществлялась как за счет национального бюджета, так и за счет средств NATO. При этом Турция зачастую эксплуатировала советскую (российскую) угрозу только в собственных интересах

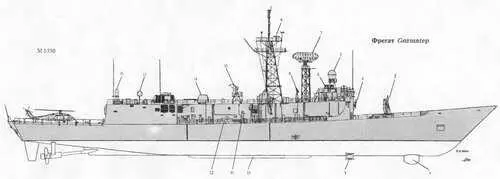

1. Обтекатель ГАС SQS-56
