Справочник 2000 г. посвящен современным кораблям класса фрегат всех флотов мира и является третьей частью серии справочников о боевых кораблях на рубеже XX -XXI веков.
Приведены данные по находящимся в строю, строящимся и проектируемым фрегатам: названия и номера, количество кораблей в строю и в серии, даты закладки, спуска и вступления в строй; предприятия (заводы, фирмы) - строители (при лицензионной постройке указаны фирмы проектанты); рассказано об особенностях проектов, проектировании строительстве, ремонтах и модернизациях. Представлены многочисленные иллюстрации: фотографии, наружный вид и общее расположение фрегатов
В приложении приведены основные сведения по вооружению фрегатов: противокорабельным, противолодочным и зенитным ракетам, вертолетам корабельного базирования, торпедам, бомбометам и артиллерийским установкам.
В начале книги дан подробный анализ современного состояния кораблей класса фрегат в мире и основные тенденции их развития на рубеже XX -XXI веков.
Справочник составлен по материалам отечественной и зарубежной печати. Рекомендуется всем, кто интересуется современным состоянием и перспективами развития отечественного и иностранных флотов
Прим. Все таблицы оставлены картинками. Исходное издание имеет невысокое качество полиграфии и ряд ошибок в наименованиях и ТТХ оборудования.
Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками) - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Тип Тере (Knox) - 8 единиц

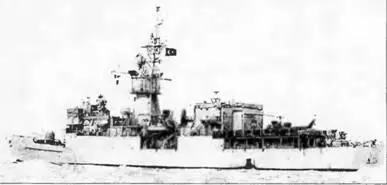

ФРЕГАТ AKDENIZ
Водоизмещение, т:
стандартное ЗОН
полное.. 4 260
Главные размерения, м:
длина наибольшая… 134
ширина наибольшая.14,3
осадка при полном водоизмещении. 4,6
осадка наиболее выступающей частью..7,8
Главная энергетическая установка:
типПТУ
количество х тип ТЗА -
- суммарная мощность, л.с 1 х «Westinghouse» - 35 000
количество х тип главных котлов
(параметры пара) 2 х «ВаЬсоск amp; Willcox»
(84,4 кг/см2; 510°С)
количество гребных винтов..1 ВФШ
Скорость хода наибольшая, уз.27
Дальность плавания ходом 22 уз на одном котле, мили 4 000
Экипаж, чел. (в том числе офицеров).. 288 (20)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Нагрооп»
ПУ 2 направляющие в ПУ Мк 112 ПАРК
СУ SWG-1A «Нагрооп» LCS
Противолодочный ракетный комплекс:
тип комплекса ASROC

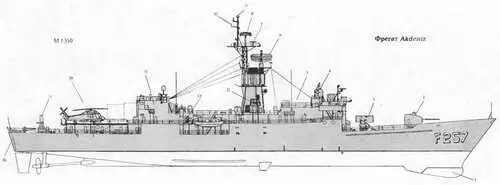

1 Обтекатель антенны ГАС SQS-26 СХ
2. 127-мм АУ
3. ПУ ПЛУР н ПКР RGM-84G
4. Пост СУ Mk68 GFCS
5. ПУ НУРС системы SBROC
6. АП РЛС SPS-40B
7. АП навигационной РЛС LN66
8. АП РЛС SPS-10
9. АП станции WLR-1
10. АП системы Link 14
11. АП комплекса SLQ-32C
12. 324-мм ТА
13. Ангар
14. Вертолет "Seasprile"
15. 20-мм ЗАК "Vulkan Phalanx"
16. Порт ГПБА SQR-18 A(V) 1

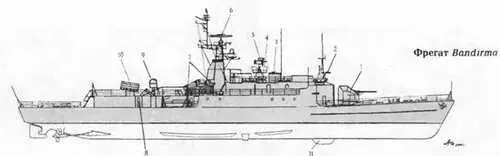

1. 100-мм АУ
2. АП навигационной РЛС тип 1226
3. Колонка ОЭСУ "Panda" Mk 2
4. ПУ НУРС системы "Dagaie"
5. АП РЛС DRBC 32Е
6. АП РЛС DRBV 51А
7. ТПК ПКРК "Exocei"
8. 533-мм ТА
9. АП системы SATCOM
10. РБУ "Creusot-Loire" Mk 54
11. Обтекатель антенны ГАС DUBA-25
количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 112)
боекомплект. 8 ПКР RGM-84A+ 8 ПЛУР RUR-5A
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 2x1 - 127/54 (Мк 42 мод. 9)
СУ Мк 68 GFCS
с РЛС SPG-53A/D/F
количество АУ х стволов (тип АУ) 1x1 -20/76
(Мк 15 «Vulcan/Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА)2 х 2 -324-мм (Мк 32 мод. 5)
тип торпед..Мк 46 мод. 5
СУ противолодочным оружием.. Мк 114 мод. 16
Авиационное:
количество х тип вертолетов. 1 х АВ 212 ASW или
«Seasprite» SH-2F системы LAMPS I
оборудование ВПП. светотехническое
с системой принудительной посадки RAST
тип ангарателескопический
Ради оэлект ронное:
БИУС. «Sigma» К5 с системами Link 11 и 14
РЛС обнаружения ВЦ.. SPS-40B
РЛС обнаружения НЦ SPS-10 или SPS-67
РЛС навигационная LN66
средства РТР.WLR-1, WLR-6
активные средства РЭП. SLQ-32 (V)2
пассивные средства РЭП
(количество ПУ х направляющих) SRBOC Mk 36 (2 х 6-130-мм)
ГАС с антенной в бульбовом обтекателе SQS-26 СХ
система противоторпедной защиты Т-Мк 6/ «Fanfare»/h№ SLO-25 «Nixie»

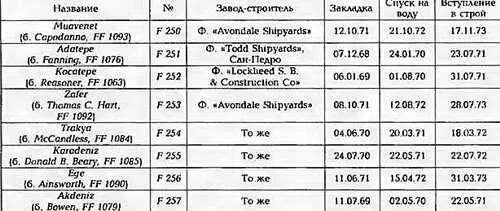

Решение о передаче Турции кораблей этого типа правительство США приняло в середине 1992 г. Соответствующий законопроект был принят Конгрессом в июне 1993 г. Muavenet передали ВМС Турции 12 сентября
1993 г., Adatepe - 27 сентября 1993 г., Kocatepe - 28 августа 1993 г., Zafer-30 августа 1993 г., Trakya - 6 мая 1994 г., Karadeniz - 20 мая
1994 г., Еде -27 мая 1994 г. и Akdeniz - 3 июня 1994 г. Корабли относятся к многоцелевым фрегатам ВМС США типа Кпох, строившимся в период с 1969 по 1975 гг. В 1998 г. для разборки на зап. части Турции были переданы фрегаты W. S. Sims (FF 1059), Paul (FF 1080) и Miller (FF 1091). Работы по модернизации в 1979 г. увеличили водоизмещение фрегатов этого типа на 9,1 т. При этом были увеличены ангар и ВПП, ЗУР «Sea Sparrow» заменили на ЗАК «Vulcan/Phalanx». Система Link 11 была установлена после передачи кораблей Турции.
Тип Bandirma (А69) - 6 единиц
Войдет в состав ВМС Турции в 2002 г.

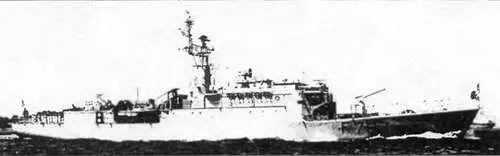

ФРЕГАТ BOZCAADA
Водоизмещение, т:
стандартное. 1175
полное 1250
Главные размерения, м:
длина наибольшая.80,5
ширина наибольшая. 10,3
осадка при полном водоизмещении..5,5
Главная энергетическая установка:
тип дизельная
количество х тип ДД -
- суммарная мощность, л.с 2x12 РС2 V 400- 12 000
количество гребных винтов.2 ВРШ
Скорость хода наибольшая, уз 23
Дальность плавания, мили:
ходом 18 уз 3 000
ходом 15 уз. 4 500
Экипаж, чел. (в том числе офицеров)
+ морская пехота.90 (7)+ 18
Вооружение:
комплекс противокорабельных ракет.
тип комплекса «Exocet»
количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)
боекомплект 4 ПКР ММ 38
Артиллерийские комплексы:
количество АУ х стволов (тип АУ). 1 х 1 - 100/55 (мод. 1968 CADAM)
боекомплект 150
количество АУ х стволов (тип АУ) 2 х 1 - 20-мм GIAT
количество АУ х стволов..4x1 - 12,7-мм резервная ОЭСУ.«Pandas Mk 2
Противолодочное:
количество ТА х труб 2x2 - 533-мм
тип торпед. L5
СУ.DLT-L4C
количество РБУ х стволов (тип РБУ) 1 х 6 -375-мм («Creusot-Loire» Mk 54)
боекомплект24 РГБ
Ради оэлект ронное:
БИУС «Siracuse 2»
РЛС обнаружения ВЦ и НЦ DRBV 51А
РЛС навигационная. тип 1226
СУ оружием по ВЦ и НЦ общекорабельная «Vega» с РЛС DRBC 32Е
средства РТР ARBR 16
пассивные средства РЭП
(количество ПУ х направляющих) «Dagaie» (2 х 10- 12,7-мм)
система космической связи SATCOM
ГАС с подкильной антенной.DUBA-25 «Тагроп»
система противоторпедной защиты SLQ-25 «Nixie»

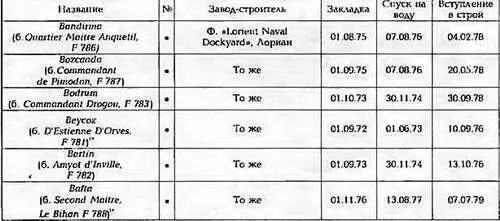

Соглашение о продаже Турции шести французских фрегатов типа D'Estienne D'Orves (пр. А69) было подписано в конце 2000 г. Передача кораблей осуществляется в три этапа. В середине 2001 г. ВМС Турции будут переданы три корабля, выведенные в резерв ВМС Франции в 1999 г.: Quartier Maitre Anquetil, Commandant de Primodan и Commandant Drogou. В начале 2002 г., после ремонта ЭУ, движителей и систем оружия, ВМС Турции будут переданы D'Estienne D'Orves и Amyoit d'Inville. Шестой фрегат - Second Maitre Le Bihan пока находится в составе ВМС Франции, но к 2002 г. он будет выведен из состава флота и передан Турции. Названия кораблей в составе ВМС Турции уже объявлены (см. табл.). ПКР «Ехосег» ММ 38 будут приобретены отдельно. Стоимость контракта -60 млн. долларов (фрегаты имеют
25-летний срок службы), ремонтных работ - 150 млн. долларов. Эти фрегаты должны заполнить нишу в составе ВМС Турции, пока не будут построены новые корветы по программе «Mil Gem». В ВМС Франции эти корабли классифицируются как «Avisos». Вся серия вошла в строй в 1976-1985 гг. Предназначены для противолодочных операций в прибрежной зоне и патрулирования в заморских владениях Франции. Автономность по запасам провизии - 30 дней. (Более подробно о конструкции кораблей этого типа см. раздел о фрегатах ВМС Франции).
