Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

Скорость хода наибольшая, уз. 30

Дальность плавания, мили:

ходом 14 уз 3 950

ходом 30 уз 630

Экипаж, чел. (в том числе офицеров),.. 194 (22)

Вооружение:

Противолодочные ракетные комплексы:

тип комплекса «Метель» или «Раструб-Б»

количество ПУ х направляющих (тип ПУ). 1 х 4 (КТ 106У)

боекомплект 4 ПЛУР 85-Р или 85-РУ

Зенитные ракетные комплексы:

количество х тип комплекса.2 х «Оса-МА»

СУ.2 х 4Р-33

количество ПУ х направляющих (тип ПУ) 2x2 (ЗИФ-122) боекомплект40 ЗУР 9М-33

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 х 2 - 76/60 (АК-726)

СУ. «Турель»

боекомплект 1600 выстрелов

Противолодочное:

количество ТА х труб (тип ТА).. 2 х 4 -533-мм (палубные поворотные)

боекомплект.8 торпед 53-65К и СЭТ-65

количество РБУ х стволов (тип РБУ). 2 х 12 - 213-мм

боекомплект. 96 РГБ-60 или «Запад»

Минное:

количество мин заграждения.до 20

Радиоэлектронное:

БИУС. «Планшет-35»

РЛС управления огнем 76-мм АУ «Турель» (МР-105)

РЛС обнаружения воздушных целей.«Ангара А»

РЛС навигационная. «Вайгач», «Дон-2»

комплекс РЭБ «Старт»

пассивные средства РЭП

(количество ПУ х направляющих) ПК-16 (2 х 16 - 82-мм)

ГАС с подкильной антенной «Титан-2»

ГАС с буксируемой антенной «Вега»

В настоящее время оба корабля находятся в плохом техническом состоянии. Предполагается, что Днтропетровськ будет разобран на запасные части. (Подробнее о кораблях пр. 1135 см. раздел о российских фрегатах этого типа).

Фрегаты ВМС Уругвая используются для поддержания юрисдикции над исключительной экономической зоной.

Все корабли морально и физически устарели, реальной боевой ценности не представляют.

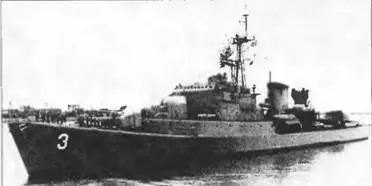

ФРЕГАТ MONTEVIDEO

Водоизмещение, т:

стандартное. 1750

полное. 2 250

Главные размерения, м:

длина наибольшая (по КВЛ). 102,7 (98)

ширина наибольшая 11.7

осадка при полном водоизмещении. 4,3

Главная энергетическая установка:

тип. дизельная

количество х тип ДД -

- суммарная мощность, л.с. 4 х серии 12 PC-16 000

количество гребных винтов.2ВФШ

Скорость хода наибольшая, уз.25

Дальность плавания ходом 15 уз, мили. 7 500

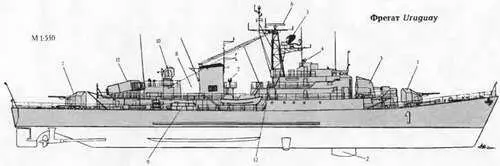

1, 100-мм АУ

2 Обтекатель антенны ГАС SQS-17B

3. 305-мм РБУ

4 Колонка ОЭСУ "Sagel"

5. АП РЛС DRBV 22А

6. АП навигационной РЛС тип 1226

7. 40-см прожектор

8. 30-мм АУ

9. 550-мм ТА

10. АП РЛС ORBC 31D

11. Т1 IK 1IKPK "Exocel"

12. ПУ НУРС системы SRBOC

Экипаж, чел. (в том числе офицеров).159 (9)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР ММ 38

Артиллерийский комплекс:

количество АУ х стволов (тип АУ).2 х 1 100/55 (мод. 1953)

СУ СТА РЛС DRBC 32С

резервная ОЭСУ «Sagem» DMAA

количество АУ х стволов (тип АУ) 2 х 1-30/70-мм («Hispano Suiza»)

Противолодочное:

количество ТА х труб (тип ТА) 2x3 - 550-мм

тип торпед L3 («Creusot-Loire» Mk 54)

количество РБУ х труб (тип РБУ) 1 х 4 - 305-мм

СУ.DLT-L4

Радиоэлектронное:

РЛС обнаружения ВЦ и МЦ.DRBV 22А

РЛС навигационная тип 1226

средства РТР ARBR 16

ГАС с подкильной антенной. SQS-17B

ГАС сопровождения цели для РБУ. DUBA ЗА

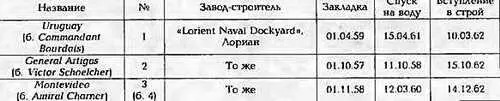

Договор о передаче Уругваю (в рамках программы SOFMA) французского фрегата Commandant Bourdais (типа Commandant Riviere) был заключен 30 сентября 1988 г., а фрегатов Victor Schoelcher и Amiral Charner- 14 марта 1990 г. В ВМС Уругвая они занимаются патрулированием и охраной экономической зоны Корпус и надстройки фрегата стальные. ГЭУ состоит из четырех непосредственно-реверсивных дизелей, работающих попарно через объединительные редукторы на ВФШ. Бомбомет не используется. Корабли могут нести до 80 десантников с полным вооружением и два судна типа LCT. Uruguay используется как флагманский и штабной корабль. Перед передачей прошли ремонт, при котором с них сняли ПКР «Exocet» (оставив ПУ) и систему «Dagaie» 40-мм АУ заменили на 30-мм В настоящее время корабли этого типа морально и физически устарели.

В своей внешней политике страна ориентируется на США, которые взяли на себя ответственность за оборону Филиппин с моря. В настоящее время наличие спорных территориальных вопросов делает необходимым усиление национальные ВМС, но тяжелое экономическое положение страны не позволяет этого сделать.

Фрегат rajan humabon

основные тактико-технические элементы

Водоизмещение, т:

стандартное.1390

полное. 1750

Главные размерения, м:

длина наибольшая.93,3

ширина наибольшая 11,2

осадка при полном водоизмещении 4,3

Главная энергетическая установка:

тип.. дизель-э\ектрическая

количество х тип ДД -

- суммарная мощность, л.с. 4 х 16-278А - 6 000

количество дизель-генераторов. 4

количество главных ЭД. 2

количество гребных винтов.2 ВФШ

Скорость хода наибольшая, уз… 18

Дальность плавания ходом 12 уз, мили. 10 800

Экипаж, чел. 165

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 3 х 1-76/50 (Мк 22)

СУ.Мк 52 с РЛС Мк 41

количество АУ х стволов (тип АУ) 3 х 2 - 40/60 («Bofors»)

РЛС УО Мк 34

оптическая СУ. 3 х Мк 51 мод. 2

количество АУ х стволов (тип АУ). 2 х 1 -20/70-мм («Oerlikon»)

Противолодочное:

количество РБУ х стволов (тип РБУ).. 1 х 24-185-мм (Мк 10 «Hedgehog»)

количество штоковых бомбометов. 8 типа Мк 6

количество бомбосбрасывателей 1

Радиоэлектронное:

РАС обнаружения ВЦ и НЦ.SPS-5

РЛС навигационная Мк 26

ГАС с подкильной антенной SQS-17B

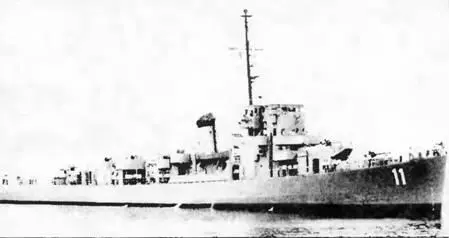

Корабль строился в США, предназначался для эскортирования трансокеанских конвоев и классифицировался как эскортный миноносец типа Cannon (бывший DE 169). С 14 июня 1955 г. по июнь 1975 г. он входил в состав морских сил самообороны Японии (б. DE 263). Фрегат передали Филиппинам 23 декабря 1978 г. в рамках программы военной помощи (MDAP). Его перевели в Южную Корею, где были проведены ремонт и модернизация, в ходе которой демонтировали бомбосбрасыватели, увеличили число 40-мм зенитных автоматов и установили новые РТС.

Однотипный фрегат Datu Kalantiaw погиб во время тайфуна Clara 20 сентября 1981 г. Rajah Humabon используется в качестве штабного корабля, а также для охраны и патрулирования экономической зоны. На корабле предполагается заменить главные механизмы и установить ПКРК «Нагрооп».
