Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

ФРЕГАТ BERK

Водоизмещение, т:

стандартное. 1450

полное. 1950

Главные размещения, м:

длина наибольшая 95,0

ширина наибольшая. 11,8

осадка при полном водоизмещении, 5,5

Главная энергетическая установка:

тип.дизельная

количество х тип ДД -

- суммарная мощность, л.с. 4 х «Fiat-Tosi» 3 - 016RSS - 24 000

количество гребных винтов 1

Скорость полного хода, уз 25

Экипаж, чел. (в том числе офицеров) 164 (16)

Вооружение:

Универсальный артиллерийский комплекс:

количество АУ х стволов (тип АУ).2 х 2 - 76/50 (Мк 33)

СУ.. 2 х Мк 63 GFCS с РЛС двух SPG 34

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

количество РБУ х стволов -тип РБУ 1 х 24- 185-мм Мк 10 «Hedgehog»

количество бомбосбрасывателей. 1

Авиационное:

количество х тип вертолетов 1 х АВ 212ASW

оборудование ВПП.светотехническое

Ради оэлект ронное:

РЛС обнаружения ВЦ…SPS-40

РЛС обнаружения НЦ SPS-10

РЛС навигационная ТМ 1226

пассивные средства РЭПWLR-1

ГАС с подкильной антенной. SQS-29/31

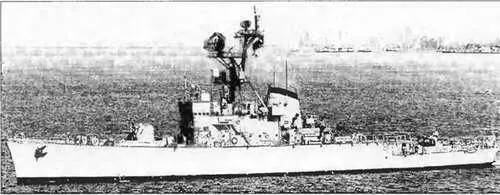

Серия кораблей из двух единиц построена на турецких верфях. Представляют собой модификацию американских фрегатов типа Claud

Jones. К настоящему времени первый корабль устарел и используется в качестве учебного. Второй корабль - Peak выведен из состава ВМС.

После развала СССР Украине досталось несколько недостроенных корпусов СКР пр. /1351 на заводе «Залив» в Керчи, которые были использованы для постройки фрегатов типа Гетъман Сагайдачний. Можно предположить, что до вступления в члены NATO новых фрегатов собственной постройки в украинских ВМС не появится.

ФРЕГАТ ГЕТЬМАН САГАЙДАЧНИЙ

Водоизмещение, т:

стандартное. 3 180

полное 3 650

Главные размерения, м:

длина наибольшая (но КВЛ). 123 (113)

ширина наибольшая 14,2(13,2)

осадка при полном водоизмещении. 5,0

Главная энергетическая установка:

тип.газотурбинная (форсажная + маршевая]

количество х тип форсажных ГТД -

- суммарная мощность, л.с. 2 х М8К - 36 000

количество х тип маршевых ГТД -

- суммарная мощность, л.с. 2 х М62 - 12 000

количество гребных винтов 2 ВФШ

Скорость хода наибольшая, уз 32

Дальность плавания ходом 14 уз, мили. 3 000

Экипаж, чел. (в том числе офицеров). 192 (31) Вооружение:

Зенитный ракетный комплекс

тип комплекса. «Оса-М»

количество ПУ х направляющих (тип ПУ) 1x2 (ЗИФ-122)

боекомплект 20 ЗУР

Артиллерийские комплексы:

количество АУ * стволов (тип АУ) 1 х 1 - 100/60 (АК-100)

СУ.. «Лев»

количество АУ х стволов (тип АУ) 2 х 1 - 30-мм (АК-630)

СУ «Вымпел»

Противолодочное:

количество ТА х труб (тип ТА). 2 х 4 -533-мм

тип торпед 53-65К и СЭТ-65

количество РБУ х стволов (тип РБУ).2 х 12-213-мм (РБУ-6000)

боекомплект „.96 РГБ-60

Минное:

количество мин..до 20

Авиационное.

количество х тип вертолетов. 1 х Ка-27

оборудование ВПП.. светотехническое

тип ангара.. стационарный, палубный

Ради оэлект ронное:

БИУС. «Сапфир-У7»

РАС обнаружения ВЦ.. «Фрегат МА»

РАС навигационная..«Вайгач», «Дон-2»

комплекс РЭБ «Старт-2»

пассивные средства РЭП

(количество ПУ х направляющих). ПК-10 (2 х 10-122-мм),

ПК-16 (2 х 16-82-мм)

ГАС с антенной в бульбовом обтекателе. «Платина-С»

ГАС с буксируемой антенной «Бронза»

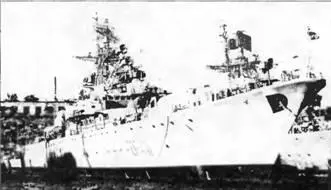

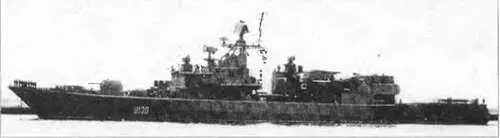

Корабли типа Нерей являются развитием СКР типа Буревестник (пр. 1135 и 1135М). Они строились по заказу КГБ СССР для морских частей пограничных войск и предназначались для несения дозорной службы, охраны экономической зоны на Тихом океане, борьбы с контрабандой и управления соединениями пограничных кораблей меньших размеров (см. раздел о фрегатах России). Три корабля, заложенные в 1990 г., ввели в состав ВМС Украины и пере классифицировали во фрегаты. Один из них, называвшийся Киров, переименовали в Гетьман Сагайдачний, второй -в Гетьман Дорошенко, а третий - Гетьман Байда-Вишневец-кий - разобрали на стапеле в конце 1990-х годов. Гетьман Дорошенко, имевший высокую степень готовности, в настоящее время постепенно разбирается на запчасти, которые используются для поддержания фрегата Гетьман Сагайдачний в боеспособном состоянии. Гетьман Сагайдачний в 1994- 1995 гг. совершил походы в Средиземное море, а в 1996 г. - в США.

'* До 1.08 97 входили и состав КЧФ России

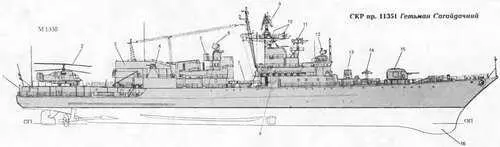

1. Выгородка антенны ГАС "Бронза"

2. Вертолет "Ка 27"

3. Ангар для вертолета

4. 30-мм АУ АК-630

5 Визирная колонка АУ АК-630

6. АП РЛС 'Вымпел" (МР-123)

7 533-мм ТА

8. ПУ НУРС ПК-10

9. АП РЛС "Фрегат MA" (МР-750)

10 АП Навигационных РЛС "Вайтач"

11. АП РЛС "Лев" (МР-214)

12. АП СУ ЗРК "Оса"-МА 2"

13. РБУ-6000

14. ПУ ЗРК "Оса-МА Г 14. 100-ми АУ АК-100

16. Обтекатель антенны ГАС "Платина-С"

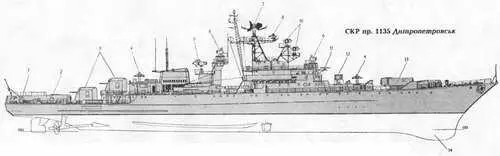

1. Выгородка антенны ГАС "Вега"

2. ПУ для НУРС ПК-16

3. 76-мм АУ АК-726

4. ПУ ЗРК "Оса-МА2"

5. АП РЛС "Лев" (МР-214)

6. АП СУ ЗРК "Оса-МА2"

7. АП РЛС "Ангара А" (МР-310)

8. АП навигационный РЛС "Вайтач"

9. ПУ для НУРС ПК-10

10. АП СУ ПЛАРК "Метель"

11. АП навигационной РЛС "Дом-2"

12. РБУ-600

13. ПУ ПЛАРК "Метель"

14. Обтекатель антенны ГАС "Титан-2Т'

15. 533-мм ТА

Водоизмещение, т:

стандартное2 810

полное 3 200

Главные размерения, м:

длина наибольшая (по КВЛ) 123 (113)

ширина наибольшая (по КВЛ) 14,2 (13,2)

осадка при полном водоизмещении. 4,57

Главная энергетическая установка:

тип газотурбинная (форсажная + маршевая)

количество х тип форсажных ГТД -

- суммарная мощность, л.с 2 х М8К -36 000

количество х тип маршевых ГТД -

- суммарная мощность, л.с 2 х М62- 12 000

количество гребных винтов.2 ВФШ
