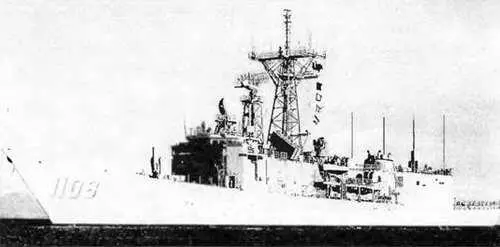

ФРЕГАТ PAN CHAO

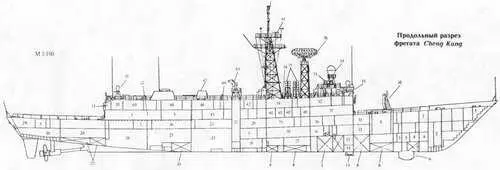

I. Шкиперские кладовые 2 Цепной ящик

3. Коридоры

4 Отсек аппаратуры ГАС

5. Балластные цистерны

6. Обтекатель антенны ГАС AN/SQS-56

7. Отсек шпилевой машины 8 Топливные танки

9. Погреб ЗУР RIM-66E и ПКР RGM-84C

10. ПУ Мк.13 мод. 4

II. Выгородка гирокомпаса

12. Выгородка кондиционеров

13. ВДРК

14. Шахта ВДРК

15. Выгородка механизмов обслуживания ВДРК

16. К уорики личного состава

17. Прачечная

18. Цистерна льяльных вод

19. Отсек вспомогательных механизмов №1

20. Камбуз

21. Шахта лифта

22. Столовая экипажа

23. Отсек вспомогательных механизмов №2

24. Топливно-балластные цистерны

25. Машинное отделение

26. Отсек вспомогательных механизмов №3

27. Цистерны авиационного топлива

28. Провизионные кладовые

29. Выгородка ГПБА

30. Отсек рулевых машин

31. Боевые посты

32. БИУС-ГКП

33. Ходовой мостик

34. АП РЛС Мк 92

35. АП системы SLQ-32 (V)2

36. АП РЛС SPS-49 (V) 5

37. ТПК ПКР "Hsiung Feng II"

38. ПУ НУРС системы SRBOC

39. Помещение аппаратуры связи и управления

40. Каюты офицеров

41 АП РЛС SPS-55

42. Пост управления РЛС SPS-49 (V

43. Антенный пост РЛС SPG-60

44. Рубка дежурного офицера

45. Торпедный погреб

46. Погреб 76 мм патронов

47. 76 -мм артиллерийская установка

48. Газоходы

49. Выгородка вентиляторных машин

50. Погреб 20-мм патронов

51. ЗАК "Vulkan Phalanx"

52. Ангар

53. Стартово-командный пост

54. 40-мм артиллерийская установка

Главные размерения, м:

длина наибольшая. 138,1

ширина наибольшая.. 13,7

осадка при полном водоизмещении 4,5

осадка наиболее выступающей частью 7,5

Главная энергетическая установка:

тип газотурбинная (форсажная + маршевая)

количество х тип ГТД -

- суммарная мощность, л.с. 2 х GE LM 2500 - 41 000

количество гребных винтов..1 ВРШ

количество ВДРК - суммарная мощность, л.с. 2 - 650

Скорость хода наибольшая, уз. 29

Дальность плавания ходом 20 уз, мили..4 500

Экипаж, чел. (в том числе офицеров) 234 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Hsiung Feng II»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК) боекомплект 8 ПКР

Зенитный ракетный комплекс:

тип комплекса «Standard SM-1»

количество ПУ х направляющих (тип ПУ) lxl (Мк 13 мод. 4) боекомплект (тип ЗУР) 40 (RIM-66E-5)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 1 - 76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ).2 x 1 -40/70 («Bofors»)

СУ Мк 13 мод. 4

количество АУ х стволов (тип АУ) 1x1 - 20-мм 76 (Мк 15 («Vulcan/Phalanx»)

количество АУ х стволов (тип АУ) 3x1 - 20-мм (Туре 75)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

СУ Мк 114, Мк 309 мод. 1

Авиационное:

количество х тип вертолетов 2 х «Seahawk» S-70C (М) системы LAMPS III

оборудование ВПП. светотехническое

с системой принудительной посадки RAST

тип ангара…стационарный, палубный

Радиоэлектронное:

БИУС SYS (V)2

РЛС обнаружения ВЦ AN/SPS-49 (V) 5

РЛС обнаружения НЦ и навигации AN/SPS-55

СУ ПКР, ЗРК и АУ. Мк 92 мод. 6 с РЛС 417 STIR

активные средства РЭП. SLQ-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC (2 х 6- 130-мм ПУ Мк 36)

ГАС с подкильной антенной.AN/SOS-56

ГАС с ГПБА.. AN/ SQR-18A

система противоторпедной защиты.. SLQ-25/«Nixie»

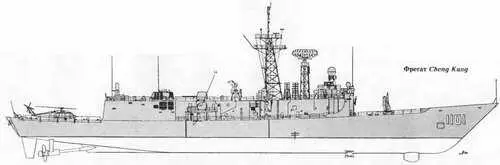

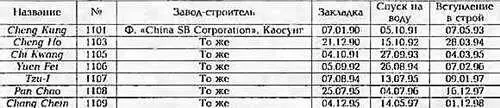

Контракт на постройку Тайванем по американской лицензии двух фрегатов типа Ingra-ham (мод. Oliver Н. Perry) был подписан 8 мая 1989 г. Данная программа, известная под названием «Flight», предусматривала создание группировки надводных кораблей с мощным зенитным и противолодочным вооружением, способных обеспечить безопасность транспортных коммуникаций в случае вооруженного конфликта с материковым Китаем. В середине 1990 г. количество единиц в серии увеличили до семи. Эти планы получили название программы «Flight I». Программа строительства восьмого корабля Tien Топ, как и разработка проекта многоцелевого фрегата с расширенными боевыми возможностями, известная как «FIight II», была отложена из-за недостатка средств.

В отличие от прототипа, на Cheng Кипд изначально предполагалось базирование вертолетов «Seahawk» (S-70C (М)) системы LAMPS III. Кроме того, ПКРК «Нагрооп» был заменен на ПКРК «Hsiung Feng II» тайваньского производства, а зенитное вооружение дополнено двумя 40-мм одноствольными установками «Вогогз», которые способны эффективно бороться с низколетящими целями. Соответствующим образом было изменено радиотехническое вооружение. Вместе с тем руководство ВМС Тайваня считает, что Cheng Кипд обладает слабым зенитным вооружением. Проект корабля также критикуют за отсутствие универсальной артиллерии.

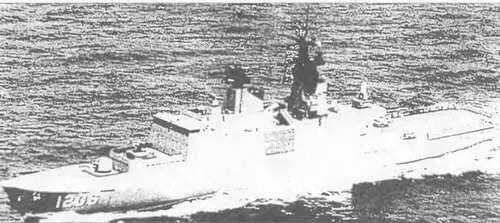

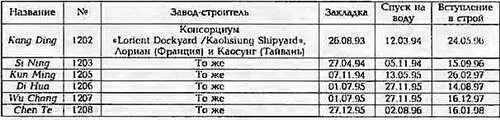

ФРЕГАТ DI HUA

Водоизмещение, т:

стандартное 3 400

полное 3 800

Главные размерения, м:

длина наибольшая (по КВЛ). 124,2 (115)

ширина наибольшая 15,4

осадка наиболее выступающей частью.. 5,5

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л.с 4 «12 РА 6 V 280 STC - 23 228

количество гребных винтов. 2 ВРШ

Скорость хода наибольшая, уз 25

Дальность плавания, мили:

ходом 15 уз. 7 000

ходом 12 уз. 9 000

Экипаж, чел. (в том числе офицеров). 134 (15)

Вооружение:

Аомплекс противокорабельных ракет-

тип комплекса.. «Hsiung Feng II»

количество ПУ направляющих (тип ПУ).2›4 (ТПК)

боекомплект. 8 ПКР

Зенитный ракетный комплекс:

тип комплекса..«Sea Chapparel»

количество ПУ› направляющих. 1x4

боекомплект 16 ЗУР RIM-72

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).1 x 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 2 х 1 -40/70 («Bofors»)

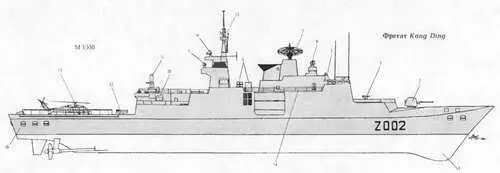

1. Обтекатель антенны ГАС "Spherion"

2. 76-мм АУ

3. ПУ ЗРК 'Sea Chapparel"

4. АП навигационной РЛС тип 20V90

5. Колонка ОЭСУ "Nayir" Mk2

6. АП РЛС "Castor ПС"

7. АП LW РЛС DRBV-26D

8. ТПК ПКР "Hsivng Feng Н"

9. АП РЛС "TritonG"

10. 40-мм АУ
