Н. Залесский - Краб - первый в мире подводный минный заградитель

Из сравнения четвертого варианта с предыдущим видно, что водоизмещение лодки увеличено с 470 до 500 т, длина - с 45,7 до 51,2 м, скорость в подводном положении - с 7 до 7,5 уз, а суммарная мощность электромоторов - с 250 до 300 лс, дальность плавания в надводном положении (15-узловом ходе) - с 1000 до 1500 миль. Уменьшено время перехода из надводного положения в подводное с 5,5 до 4 мин. Глубина погружения лодки увеличена с 30,5 до 45,7 м.

Если в первом варианте цистерны главного балласта находились в междудонном пространстве, а в третьем варианте - по бортам лодки, то в последнем варианте они расположены в средней части лодки (а также в ее оконечностях) и получили более сложное оформление. Изменение вооружения произошло за счет увеличения числа торпедных аппаратов. В предыдущих вариантах был предусмотрен только один аппарат, а в четвертом варианте - установка двух торпедных аппаратов с четырьмя торпедами (из них две запасные).

Следует, однако, иметь в виду, что перечисленные выше основные данные четвертого варианта не являются первоначальными (как они были представлены заводом), они получены в результате последующей корректировки их на основании требований МТК.

Спецификация и чертежи, представленные заводом 2 октября, были рассмотрены в кораблестроительном и механическом отделах МТК, а затем 10 ноября - на общем заседании МТК под председательством контр-адмирала А.А. Вирениуса и с участием представителя Морского генерального штаба. На заседании МТК 30 ноября рассматривались вопросы о минах, моторах и о гидравлической пробе корпуса заградителя. Требования кораблестроительного отдела МТК сводились к следующему:

осадка заградителя в надводном положении - не более 4,02 м;

метацентрическая высота в надводном положении (с минами) - не менее 0,254 м;

время перекладки вертикального руля - 30 с, а горизонтальных рулей - 20 с;

надстройка заградителя при закрытых шпигатах должна быть водонепроницаемой;

время перехода из надводного положения в позиционное не должно превышать 3,5 мин;

производительность воздушных компрессоров должна быть 25 000 куб. фут. (708 м 3 ) сжатого воздуха в течение 9 ч, т. е. за это время должен возобновляться полный запас воздуха;

в подводном положении заградитель должен ставить мины, идя со скоростью 5 уз и более;

скорость заградителя в надводном положении - 15 уз. Если же эта скорость будет меньше 14 уз, то Морское министерство может отказаться от приемки заградителя. Скорость в позиционном положении (под керо-синомоторами) - 13 уз;

окончательный выбор системы аккумуляторов должен быть сделан в трехмесячный срок по подписании контракта;

корпус заградителя, его балластные и керосиновые цистерны должны быть опробованы соответствующим гидравлическим давлением, причем утечка воды не должна быть более -0,1%;

все испытания заградителя должны производиться при его полном вооружении, снабжении и с полностью укомплектованной командой.

Согласно требованиям механического отдела МТК на заградителе должны были установить четыре керосиномотора, развивающие не менее 300 э.л.с. каждый при 550 об/мин. Систему моторов должен был выбрать завод в течение 2 мес после заключения контракта, а предложенную заводом систему моторов должен был утвердить МТК 49 .

Заседание МТК 10 ноября подтвердило указанные выше требования кораблестроительного и механического отделов Комитета. Кроме того, он постановил испытать модель подводного заградителя М.П. Налетова в опытовом бассейне. Что же касается вопросов постановки мин, разработки конструкции самих мин, торпедных аппаратов и моторов, то решили рассмотреть их на следующем заседании 50 . Но прежде чем перейти к этому заседанию, состоявшемуся 30 ноября того же года, необходимо упомянуть о записке Налетова: "Якорь с переменной плавучестью системы М. Налетова для мин заграждения".

В этой записке Михаил Петрович указывал, что при постановке с подводной лодки мины, снабженной обычным чугунным якорем, нарушается равновесие лодки, которое после постановки необходимо восстановить путем, скажем, замещения веса мины с якорем соответствующим количеством воды, а это неудобно. При выстреле торпеды из аппарата Джевецкого равновесие лодки не нарушается, так как удельный вес торпеды близок к единице, а сам аппарат погружен в воду. Если этот принцип, продолжает Михаил Петрович, применить к минам, то необходимо, чтобы удельный вес мины с якорем был бы близок к единице и чтобы мины во время их постановки находились в воде. Для соблюдения этого принципа Налетов предложил сделать якорь мины пустотелым, увеличив его объем, и снабдить его приспособлением, дающим возможность в нужный момент наполнять якорь водой для уничтожения плавучести.

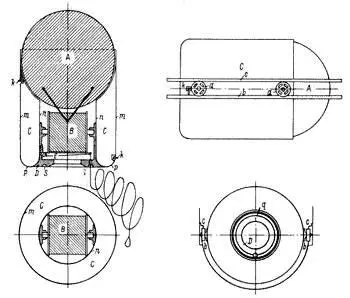

Первоначальный схематический чертеж якоря для мин системы М.П. Налетова

Конструкция якоря системы М.П. Налетова была следующая. Якорь состоял из двух цилиндров разных диаметров, помещенных один в другой. Диаметр внешнего цилиндра mm (см. чертеж) равен диаметру мины, а диаметр внутреннего цилиндра nn рассчитан так, чтобы объем между цилиндрами обеспечивал указанную плавучесть. Верхнее дно, соединяющее цилиндры, выполнено по форме мины, а нижнее - плоское или выпуклое кольцо. Внутри цилиндра nn помещалась вьюшка B с минрепом и стопором.

Ко дну якоря pp прикреплялось чугунное кольцо D , вес которого должен был дополнять недостающий вес якоря. В этом же кольце имелось отверстие q для прохода стопорного троса. Пока мина находилась в горизонтальном положении, этот трос вместе с грузом помещался в особом кольцевом углублении. Как только мина принимала наклонное положение, груз выпадал из своего гнезда, стопорный трос оттягивал стопор, и мина отделялась от якоря. При выходе мины автоматически открывались два крана kk , имевшиеся во внутреннем цилиндре; один из них служил для поступления воды в якорь, а другой - для выхода воздуха из якоря. Центр тяжести якоря находился ближе к нижнему дну, благодаря чему якорь падал на дно, сохраняя вертикальное положение.

Давая отзыв от имени минного отдела МТК, капитан 2-го ранга Шрейбер, как всегда, когда дело касалось проекта М.П. Налетова, высказал ряд замечаний: "описание устройства очень общее", "вообще краны ненадежны" и т.д., но все же отметил:

"…предлагаемая система якоря принадлежит к наиболее простым и может быть выполнена с успехом" 51 .

На заседании МТК 30 ноября 1907 г. прежде всего был заслушан отзыв капитана 2-го ранга Шрейбера о минах для подводного заградителя, а потом со своими возражениями выступил М.П. Налетов. После обсуждения было принято решение, в котором отмечалось, что предложение николаевского завода разработать детали устройства для постановки мин и систему самих мин можно считать вполне выполнимым при условии, если завод даст гарантии своевременного и удовлетворительного выполнения этого предложения. Далее Комитет счел необходимым дополнить спецификацию и контракт, представленные заводом, рядом пунктов. В частности, МТК указывал, что заградитель должен быть вооружен не менее чем 60 минами, выполненными по чертежам, которые утвердил МТК; мины должны находиться в двух аппаратах в виде желобов и приводиться в движение по рельсам электромотором с соответствующей передачей (цепь или трос). Детали минных труб должны были быть изготовлены после окончательной разработки мин и предварительных их испытаний на специальном понтоне 52 .
