Н. Залесский - Краб - первый в мире подводный минный заградитель

При постановке мин из "наклонного аппарата" лодка получала дифферент на корму, но его Михаил Петрович считал "незначительным". Это было, конечно, не совсем так, и позже автор учел этот недостаток.

Далее Налетов считал, что при расположении "вертикального аппарата" в центре тяжести лодки дифферента не будет. Время, необходимое для постановки одной мины при подводном положении лодки, теперь было уже около одной минуты 36 (правда, теоретически). Такая конструкция устройства для постановки мин была значительно лучше первой, но и ее нельзя было признать окончательно разработанной, а устройство пригодным для осуществления на подводном заградителе: в целом ему были присущи те же недостатки, что и первому. Такого же мнения придерживался А.Н. Крылов, который в своем отзыве на записку Налетова от 27 января указывал:

"…Способ постановки мин нельзя признать окончательно разработанным. Желательно дальнейшее его упрощение и усовершенствование" .

И.Г. Бубнов в отзыве на проект Налетова еще 11 января писал:

"Регулировать плавучесть лодки при столь значительных изменениях веса довольно затруднительно, в особенности при колеблющемся уровне в трубе" 37 .

По-видимому, Михаил Петрович понимал, что предложенные им последовательно два "аппарата для выбрасывания мин" еще не пригодны для установки на подводном заградителе. Действительно, оба варианта аппарата, как уже отмечалось, обладали в целом одними и теми же недостатками, а мины для них продолжали оставаться теми же минами с отрицательной плавучестью. Естественно, что это не обеспечивало в достаточной мере сохранения равновесия лодки при постановке мин.

Работая над усовершенствованием аппарата для постановки мин. Налетов уже в апреле предложил "мину заграждения с пустотелым якорем, отрицательная плавучесть которого равняется положительной плавучести мины", т.е. он пришел к идее, что мина с якорем должна быть с нулевой плавучестью. Это было решающим шагом на пути создания аппарата для постановки мин, пригодного для установки на подводном заградителе.

Интересна классификация "аппаратов для выбрасывания мин из подводной лодки", приведенная Налетовым в одной из своих записок. Все "аппараты" Михаил Петрович подразделял на внутренние, расположенные внутри прочного корпуса лодки, и наружные, расположенные в надстройке. В свою очередь, и эти аппараты подразделялись на кормовые и некормовые.

В наружном боковом (некормовом) аппарате мины располагались в специальных гнездах в бортах надстройки, из которых они должны были выбрасываться по одной с помощью рычагов, соединенных с валиком, идущим вдоль надстройки. Валик приводился в движение поворотом ручки из рубки. В принципе такая система была позже осуществлена на двух французских подводных лодках, построенных во время первой мировой войны и переделанных затем в подводные заградители. Мины находились в бортовых балластных цистернах в средней части этих лодок 38 .

Наружный кормовой аппарат состоял из одного или двух желобов, шедших вдоль лодки в надстройке. Мины двигались по проложенному в желобе рельсу при помощи четырех роликов, прикрепленных по бокам минных якорей. По дну желоба шла бесконечная цепь или трос, к которым различными способами крепились мины. Цепь двигалась при вращении шкива изнутри лодки. К этой системе постановки мин Налетов пришел, как будет показано, в своих последующих вариантах подводного минного заградителя.

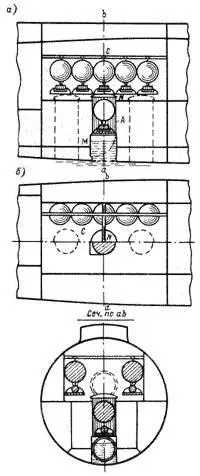

Вертикальное устройство для постановки мин с подводного заградителя

а - продольный вертикальный разрез; б - продольный горизонтальный разрез

Внутренний донный (некормовой) аппарат состоял из цилиндра, установленного вертикально и соединенного с одной стороны с минной камерой, а с другой - через отверстие в днище корпуса лодки с забортной водой. Такой принцип аппарата для постановки мин Налетов использовал, как известно, для подводного заградителя, строившегося им в Порт-Артуре в 1904 г. Внутренний кормовой аппарат должен был состоять из трубы, соединявшей минную камеру с забортной водой в нижней части кормы лодки. Говоря об устройстве этого типа аппарата, Михаил Петрович писал:

"Труба устроена так же, как и желоб в наружном кормовом аппарате. Труба заряжается 15 минами при боевом положении лодки; по выбрасывании мин нужно вновь зарядить аппарат 15 минами, что можно сделать при боевом положении лодки" 39 .

Из этого описания видно, что в цитируемой записке Налетов предлагал новый (по сравнению с предыдущими двумя) вариант аппарата, который заряжался в "боевом", т.е. в позиционном, положении лодки.

Рассматривая варианты возможного устройства для постановки мин, Михаил Петрович дал отрицательную характеристику донным аппаратам: он указал на опасность для самой лодки при постановке мин из таких аппаратов. Он писал:

"Снабжать лодки некормовыми аппаратами - это приготовлять ужасные катастрофы, которые могут окончательно подорвать доверие к подводным лодкам…" 40

Этот вывод Налетов относительно донных аппаратов был справедлив для своего времени. Значительно позже, в период после первой мировой войны, итальянцы применили подобный принцип для своих подводных заградителей. Мины находились в минно-балластных цистернах, расположенных в средней части прочного корпуса лодки. В этом случае мины были с отрицательной плавучестью порядка 250-300 кг 41 .

"Видоизменение" надстройки лодки заключалось в следующем. В первом варианте подводного заградителя высота его надводного борта была всего 0,61 м, а высота рубки - 0,76 м; следовательно, люк рубки возвышался над ватерлинией на 1,37 м, что участники заседания МТК, признали неудовлетворительным. В новом варианте палуба надстройки возвышалась над ватерлинией на 1,13 м. Борта надстройки были спрямлены, а на надстройке поставлена еще палуба на стойках высотой 0,91 м, что давало, по мысли изобретателя, "возможность команде оставаться на свежем воздухе и в бурную погоду". Для уменьшения сопротивления лодки в подводном положении эта палуба, благодаря особому устройству стоек, могла опускаться на палубу надстройки. Для улучшения вентиляции-лодки предполагалась вентиляционная труба диаметром около 0,6 и высотой 3,5-4,5 м. Перед погружением эта труба складывалась в специальное углубление палубы надстройки.

А.Н. Крылов 6 февраля в ответе на запрос М.Н. Беклемишева писал:

"Увеличение высоты надстройки будет способствовать улучшению мореходности лодки при надводном ее плавании, но и при предложенной высоте едва ли окажется возможным идти с открытой рубкой, когда ветер и волнение будет свыше 4 баллов… Надо ожидать, что лодка будет настолько зарываться в волну, что держать рубку открытой окажется невозможным" .
