Н. Залесский - Краб - первый в мире подводный минный заградитель

И это было написано через четыре года после русско-японской войны и через два года после того, как М. П. Налетов выступил со своим проектом подводного минного заградителя! Насколько же в вопросах подводного плавания техник путей сообщения Налетов стоял выше морского офицера Бубнова!

Отстаивая идею подводногозаградителя, Михаил Петрович справедливо указывал на трудности постановки мин у неприятельских берегов с надводных минных заградителей и миноносцев и на преимущество в этом отношении подводных заградителей. "Подводный… минный заградитель, как и всякая подводная лодка, в обладании… морем не нуждается" 27 . Через несколько лет, во время первой мировой войны, это положение Налетова подтвердилось полностью.

Говоря о том, что Россия не в состоянии построить флот, равный английскому, Налетов подчеркивал особое значение для России строительства подводных лодок:

"50 минных заградителей (подводных - И.3.) в 300 тонн каждый вполне смогут ежемесячно поставить от 3 до 5 тысяч мин, количество, с которым бороться едва ли возможно, а это вызовет полнейшую остановку морской жизни страны, без которой Англия да и Япония долго не просуществуют" .

Каков же был проект подводного минного заградителя, представленный М.П. Налетовым в конце 1906 г.? Водоизмещение заградителя 300 т, длина 27,7 м, ширина 4,6 м, осадка 3,66 м, запас плавучести составлял 12 т (4%). На заградителе должно было быть установлено для надводного хода два мотора по 150 лс, а для подводного - два электромотора по 75 лс 28 . Как предполагал автор проекта, эти моторы должны были сообщать заградителю надводную скорость 9 уз и подводную 7 уз. Заградитель должен был принимать 28 мин при одном торпедном аппарате и двух торпедах или 35 мин без торпедного аппарата. Глубина погружения - 30,5 м.

Первый вариант подводного минного заградителя водоизмещением 300 т: а - продольный вертикальный разрез, б - продольный горизонтальный разрез.

A, B, C - 1-е, 2-е и 3-е минные отделения; D - машинное отделение; E - помещение для провизии; F, G, H, I - 1-е, 2-е 3-е и 4-е аккумуляторные отделения; K, L - носовая и кормовая дифферентные балластные цистерны

Корпус лодки - сигарообразной формы, поперечное сечение - круг. Надстройка начиналась с носа лодки и простиралась на расстояние от 2/3 до 3/4 ее длины. Обосновывая выбор формы корпуса, Михаил Петрович писал:

"Соображения относительно наивыгоднейшей формы корпуса подводной лодки, предназначенной для движения в воде, как в среде однородной, приводит к заключению, что форма эта должна быть сигарообразная без всяких надстроек и выступов, так как всякий выступ будет задерживать движение лодки" .

И далее:

"Ни опытного, ни чисто теоретического исследования о наивыгоднейшей форме корпуса в литературе… не известно…, но следующие два положения говорят за то, что круг есть наивыгоднейшее поперечное сечение корпуса.

При круглом поперечном сечении корпуса поверхность его будет наименьшая при одной и той же площади сечения по шпангоутам…

Вес круглого шпангоута будет меньше веса шпангоутов той же крепости, но другой формы сечения лодки, площадь которой равновелика площади круга.

…При круглом поперечном сечении корпуса он будет обладать наименьшей поверхностью и наименьшим весом, конечно, при сравнении лодок, имеющих одну и ту же строевую по шпангоутам" 29 .

Заметим, что характерной чертой М.П. Налетова как проектировщика было то, что любой из элементов, выбранный им для своего проекта подводной лодки, он старался обосновать, опираясь на существовавшие в то время теоретические исследования или, если таковые отсутствовали,- путем логических рассуждений. Анализируя вопрос о необходимости для подводной лодки надстройки, Михаил Петрович писал:

"Средина выступающей части корпуса будет иметь наибольшую высоту, а нос и корма не только меньшую, но прямо сходящую на нет. Этим можно объяснить малую продольную остойчивость подводной лодки, как от передвижения вдоль корпуса даже незначительных грузов, так и от действия волны. То же самое можно сказать и про боковую остойчивость подводной лодки. Дабы уничтожить этот недостаток подводных лодок, сверху корпуса их начали помещать надстройки различной формы и величины…"

Но

"Чем больше объем надстройки, тем больше лодка должна брать водяного балласта … мы здесь встретились с двумя противоположными требованиями" 30 .

Налетов пришел к мысли, что надстройка должна быть несимметричной. Далее он писал:

"…корпус выработанной мною системы - с несимметричной надстройкой - будет обладать хорошими морскими качествами и наиболее удовлетворять требованиям подводной лодки большого района действия" .

Внутренность надстройки Михаил Петрович предлагал заполнить пробкой или каким-либо другим легким материалом, причем в надстройке он предлагал сделать шпигаты, через которые в промежуток между слоями пробки и корпусом лодки свободно проходила бы вода, передававшая давление на прочный корпус лодки внутри надстройки. Налетов отмечал:

"При таком устройстве надстройки все шпангоуты главной части корпуса могут быть круглой формы, давление воды будет распределено на них равномерно, вес надстройки незначителен, а морские качества хорошие" 31 .

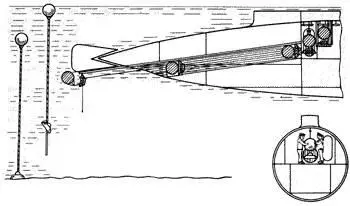

Первый вариант устройства для постановки мин с подводного заградителя

Идея Налетова заполнить внутренность надстройки пробкой была не нова. В проекте водобронного миноносца (1892 г) С.К. Джевецкий, а позднее Е.В. Колбасьев в своем проекте подводной лодки предлагали заполнить внутренний объем надстройки пробкой, но эти предложения не были осуществлены. На русских лодках немецкой постройки типа "К" часть оконечностей и междубортное пространство были заполнены пробкой, но это себя не оправдало: пробка набухала и придавала лодке не положительную, а отрицательную плавучесть.

Цистерны главного балласта подводной лодки водоизмещением 300 т проекта Налетова располагались под аккумуляторными отделениями и в бортовых трубах (цистерны высокого давления). Их общий объем составлял 11,76 м 3 . В оконечностях лодки находились дифферентные цистерны. Между помещением для хранения мин в средней части и бортами лодки были расположены минозаместительные цистерны объемом 11,45 м 3 .

Устройство для постановки мин, или, как оно называлось в проекте, "аппарат для выбрасывания мин", состояло из трех основных частей: минной трубы (в первом варианте одной), минной камеры и воздушного шлюза.
