Пол Даффи - А.Н. Туполев – человек и его самолеты

На заднем плане -АНТ-22. Из собрания М.Саукке

Следующий самолет, созданный в ЦАГИ, представлял собой во многих отношениях необычную машину. Во-первых, это был одноместный истребитель-перехватчик. Хотя бригада Туполева и раньше начинала работы над подобными проектами, ни один из них после первого испытательного полета АНТ-5/И-4 в 1927 году так и не был завершен. Таким образом, новому самолету предстояло стать вторым в истории одноместным истребителем с инициалами Андрея Николаевича Туполева на борту.

Еще более необычным был тот факт, что идея разработки И-12, если называть самолет по-военному, принадлежала группе молодых конструкторов и инженеров ЦАГИ из бригады Павла Сухого. Застрельщиком в этом деле выступил Владимир Чернышов. Он предложил применить на самолете две новые 76-миллиметровые безоткатные пушки АПК- 100, которые тогда разрабатывал Леонид Курчевский, не только в качестве бортового вооружения, но и как часть несущей конструкции, и одновременно использовать длинные газоотводные трубы орудий, напоминающие выхлопные трубы современных автомобилей, как балки, к которым должно было крепиться хвостовое оперение. Такая схема вполне соответствовала необычной, особенно для начала 30-х годов, конфигурации двигателя, представлявшего собой сочетание тянущего и толкательного моторов.

По расчетам конструкторской группы Чернышова, на уровень проектных летно-технические характеристик можно было выйти, используя двигатель, развивающий мощность не менее 800-900 л.с., но создание таких моторов ожидалось никак не раньше, чем через несколько лет: ведь работа над АНТ-23 началась в декабре 1929 года. Поэтому было принято решение применить моторы «Юпитер-VI» фирмы «Бристоль» мощностью от 420 до 525 л.с., устанавливая их на коротком фюзеляже винтами в противоположные стороны. Кроме того, в фюзеляже размещалась одноместная кабина, а между кабиной и задним двигателем находился топливный бак.

Проектно-конструкторские работы продолжались весь 1930 год. В основном проектом занимались молодые инженеры и конструкторы. Ближе к лету 1931 года появилось и название нового самолета: «Бауманский комсомолец» по имени Николая Баумана, одного из деятелей социалистического движения до падения царского режима в России. Впоследствии его именем был назван один из районов Москвы. Бауман погиб во время революционных событий 1905 года неподалеку от того места, где находились здания конструкторского бюро.

В традиционном для ЦАГИ стиле самолет решено было строить из дюралюминия. Хвостовое оперение имело обычную гофрированную поверхность, однако в конструкции крыльев предусматривались закрылки, крепившиеся в углубления гофра, за счет этого количество ребер на плоскости существенно уменьшалось. Две балки, служившие газоотводными трубами безоткатной пушки, изготовили из стальной трубы диаметром 170 мм. Каждая балка состояла из трех секций, скрепленных между собой резьбовыми соединениями. С учетом большого диаметра круга вращения воздушного винта заднего двигателя (2,9 м), необходимо было предусмотреть достаточную высоту неподвижного хвостового шасси, и Чернышов сконструировал высокую пирамидальную хвостовую опору.

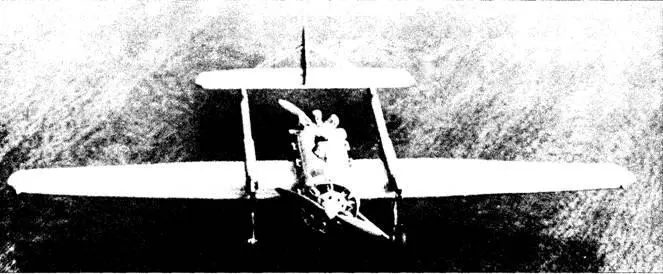

АНТ-23. Из собрания М.Саукке

В творческом запале молодая бригада конструкторов упустила из виду несколько проблем. Наиболее серьезную с одного взгляда определил летчик- испытатель Иван Козлов. Он подсказал, что при попытке покинуть И-12 в воздухе летчик неизбежно рискует попасть под задний воздушный винт. Тем не менее Козлов дал согласие провести испытания самолета. Первый полет состоялся 29 августа 1931 года. Несмотря на успешный в целом испытательный полет, летно-технические показатели самолета оказались довольно скромными. Задний двигатель и его пропеллер не развивали требуемой тяги, на скорости полета существенно сказывались сопротивление неподвижного хвостового шасси и гофрированный профиль хвостового оперения. В одном из вылетов на пробные стрельбы произошел взрыв бортовой пушки, в результате чего переломилась газоотводная труба, служившая одной из опор хвоста самолета. Ценой огромных усилий Козлову удалось посадить машину (ведь он не мог выброситься с парашютом!). За проявленное мужество летчик был награжден орденом Красной Звезды. Что же касается испытаний пушки, их результаты не пропали зря: орудие вернули конструкторам, которые установили причину и приняли необходимые меры для того, чтобы подобное не повторилось.

Так завершилась недолгая жизнь самолета И-12. Работы над строительством второго экземпляра были прекращены, и проект полностью свернули.

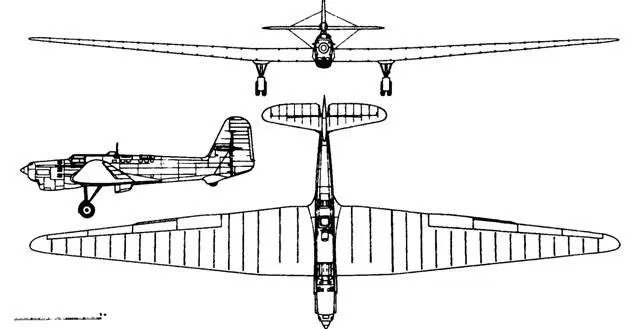

АНТ-25

В 1931 году Реввоенсовет приходит к выводу: Военно-Воздушным Силам необходим новый бомбардировщик дальнего действия. В августе того же года для разработки проектного задания учреждается специальная комиссия. По заключению членов комиссии ни один самолет класса ТБ для решения этой задачи не годился. Было предложено разработать одномоторный самолет более обтекаемой формы, двигатель которого был бы способен за счет работы на малом газу обеспечить снижение экономию топлива. Подготовить конкретные предложения поручили Туполеву.

В декабре предложения были утверждены, и Туполев создает бригаду конструкторов под руководством Павла Сухого. Бригаде поставлена задача: спроектировать самолет под микулинский двигатель М-34. Вопреки мнению Туполева, который считал, что гарантированная минимальная дальность полета самолета могла бы составить 10 тыс. км, конструкторы задались целью довести дальность полета машины при нулевом ветре до 13 тыс. км. Новая разработка получает наименование АНТ-25РД (последние две буквы должны были означать «рекорд дальности»), а военные называют ее ДБ-2 («дальний бомбардировщик»). В окончательном варианте конструкция представляла собой одномоторный моноплан с низким расположением крыла и очень большим – 13:1 – относительным удлинением: размах крыльев достигал 34 м при хорде 2,62 м. Лонжерон состоял из двух секций, выполненных из хромированных труб нержавеющей стали. Третий лонжерон устанавливался в задней части хорды крыла. Между лонжеронами крепились дюралюминиевые подкосы, которые являлись частью несущей конструкции. Аналогичная функция отводилась и клепаным топливным бакам длиной по семь метров каждый, баки находились внутри обеих плоскостей.
