В русском издании книги английского и русского авторов с разных позиций рассматривается творческая жизнь великого русского авиаконструктора Андрея Николаевича Туполева. Сделан анализ особенностей «туполевской» школы создания авиационной техники. Приведены данные о соратниках и учениках А.Н. Туполева. Дан огромный фактический материал по характеристикам самолетов от АНТ-1 до Ту-334.Английское издание книги вышло в свет в 1996 году и высоко оценено специалистами и читателями.Издание богато иллюстрировано, в том числе редкими фотографиями уникальных конструкций.Адресовано ученым и специалистам, учащимся высших учебных заведений, а также всем, кому интересны история России и история отечественной авиации.
А.Н. Туполев – человек и его самолеты - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
АЛрхангельский решил отойти от уже ставших традиционными для конструкций Туполева и ЦАГИ угловатых форм и задумал построить свободнонесущий моноплан с низким расположением крыла, у которого фюзеляж имел бы округлые формы. Другой новинкой являлось убирающееся шасси самолета. Сохранив многократно проверенный на прочность гофр плоскостей, Архангельский для уменьшения сопротивления и увеличения подъемной силы обтянул крылья тканью. Самолет имел разнесенное хвостовое оперение: кили и рули направления находились на внешних концах горизонтальной хвостовой плоскости. В качестве двигателей были выбраны два мотора М-17, по 500-680 л.с. каждый. Бортовое вооружение самолета состояло из спаренных пулеметов калибра 7,62 мм – один в носовой части, а второй – на турели в верхней части фюзеляжа ближе к хвосту. Для каждого пулемета предусматривался бортстрелок, а всего экипаж АНТ-21 состоял из трех человек (отсюда и военное наименование самолета МИ-3 – «многоместный истребитель»).
Опытный образец самолета построили в АГОС- ЦАГИ на улице Радио. После завершения сборки самолет по улицам Москвы перевезли на аэродром на Ходынском поле, и здесь 23 мая 1933 года летчик Иван Козлов впервые поднимает новую машину в воздух. Поначалу в ходе выполнения программы летных испытаний практически никаких проблем не возникает, но в сентябре при попытке превысить уже достигнутую к тому времени скорость 350 км/час обнаруживается, что на скорости около 400 км/час возникает сильнейшая вибрация органов управления самолета, которая серьезно сказывается на управляемости истребителя. Архангельский приступает к строительству в АГОС-ЦАГИ второго самолета, АНТ-21 бис. На этот раз, с учетом результатов проведенного в ЦАГИ анализа причин вибрации, он заменяет разнесенное хвостовое оперение на более привычные одиночные киль и руль направления. Если на первом самолете хвостовое оперение имело гофрированную поверхность, позаимствованную из предшествующих конструкций, во втором случае решено было сделать поверхность гладкой и одновременно разместить горизонтальную плоскость примерно посередине киля. Заменяются и двигатели: теперь это более мощные моторы АМ-34РН с нагнетанием конструкции Микулина. Второй самолет получает обозначение МИ-3Д.
На этот раз испытания проходят гораздо лучше, управляемость самолета оценивается вполне удовлетворительно, но командование ВВС к этому времени требует еще более высоких летных характеристик, превосходящих показатели МИ-3, и программу свертывают.

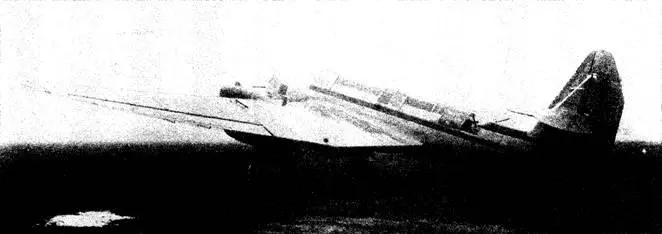

АНТ-21 бис/МИ-3 с одиночным килем и рулем направления наХодынском поле. 19 мая 1934 года. Из собрания М.Саукке

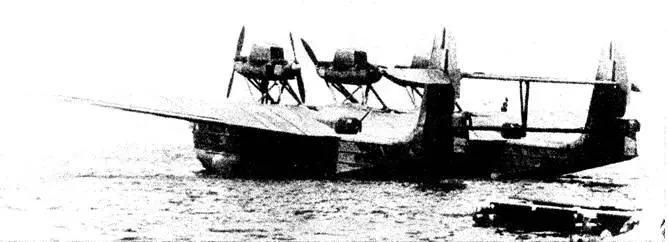

АНТ-22 на якорной стоянке в Севастополе. АНТК им. Туполева
АИТ-22/МК-1
Второй самолет – летающая лодка, созданный в ЦАГИ и КБ Туполева, назывался АНТ-22. Самолет был задуман еще давно в рамках работы над программой разработки «летающего крейсера», которую вел Иван Погосский. Речь шла о создании большого самолета-амфибии дальнего радиуса действия, способного находить и поражать боевые корабли противника.
Частично работы над этим проектом велись уже во время создания АНТ-11, но тогда из-за большой занятости конструкторам пришлось отложить проект, и в 1929 году программа существовала лишь в общих чертах. Несколько позже с более конкретными предложениями выступили другие конструкторские бюро, но в 1932 году командование флота снова обратилось в ЦАГИ и предложило довести проект до конца. Будущему самолету присвоили обозначение МК-1 («морской крейсер»).
Для новой машины (а она по крайней мере до 60-х годов продолжала оставаться самым большим в Советском Союзе гидросамолетом) конструктор Погосский выбрал схему катамарана, в которой оба фюзеляжа представляли собой совершенно одинаковые плавучие корпуса. Конструкция напоминала самолеты итальянской фирмы «Савойя Маркетти», и это лишний раз свидетельствовало, что впечатляющие дальние перелеты итальянца Пинедо и групповые полеты под командованием его соотечественника Итало Бальбо на самолетах «S-55» не остались в Советском Союзе незамеченными.
В хвостовой части каждого корпуса помещались турели со спаренными пулеметами ДА-2 калибра 7,62 мм. Каждая пулеметная установка обслуживалась стрелком. Две аналогичные установки для курсовой стрельбы располагались в носовой части каждого корпуса летающей лодки. Размах крыла, которое монтировалось поверх сдвоенного фюзеляжа, достигал 51 м. На пилонах сверху крыла устанавливалось три пары двигателей М-34Р конструкции Микулина, причем в каждой мотогондоле один двигатель был тянущий, а другой – толкающий. Каждый двигатель развивал мощность от 750 до 830 л.с.
Хвост гидросамолета был оформлен в виде биплана с расположенной посередине опорной стойкой, рули высоты располагались в верхней плоскости. В середине передней кромки крыла находилась кабина пилотов с хорошим обзором по курсу полета, но обзорность в других секторах, по всей видимости, серьезно ограничивалась корпусами летающей лодки. По традиции самолет строили из гофрированного дюралюминия. Помимо уже перечисленного пулеметного вооружения, позади крыла в каждом фюзеляже в поворотной турели устанавливалось по одной авиационной пушке «Эрликон».

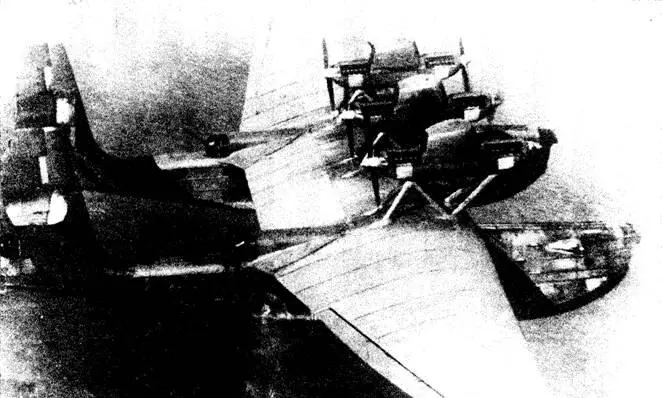

В полете АНТ-22. Виден сдвоенный фюзеляж. Из собрания М.Саукке
Постройкой самолета занимался завод опытных конструкций при ЦАГИ. В конце 1933 года строительство завершилось, самолет разобрали и по железной дороге переправили на побережье Черного моря в Севастополь. Здесь самолет снова собирают, и 8 августа 1933 года из бухты Омега летчик Тимофей Рябенко в первый раз поднимает АНТ-22 в воздух. Без бортового вооружения самолет на заводских испытаниях достигает максимальной скорости 233 км/час, но рабочий потолок составляет всего-навсего 3 500 м. Следующим летом на государственных испытаниях скорость самолета с полным вооружением, включая шесть тонн бомбовой нагрузки, падает еще больше – до 205 км/час, а потолок – до 2 250 м.
При таких летно-технических показателях МК-1 оказывался весьма уязвимым для поражения, и командование ВМФ принимает решение отказаться от дальнейшей работы по этой программе.
И в воздухе, и на воде АНТ-22 показал себя вполне успешно. Благодаря этому самолету КБ Туполева и ЦАГИ приобрели огромный опыт. Мало того, на АНТ-22 был установлен мировой рекорд высоты полета с грузом. В декабре 1936 года летчики Рябенко и Ильинский на АНТ-22 с грузом 10 042 кг достигли высоты 1 942 м, а чуть позже впервые подняли в воздух груз весом 13 000 кг, правда, во втором случае задача установить рекорд грузоподъемности не ставилась. Тем не менее работы по этой программе были закрыты.
