Электронное оборудование, выполненное на сверхбыстродействующих интегральных схемах VHSIC, размещается в трех изолированных отсеках: с небольшим избыточным давлением. Главный комплексный блок выполнения боевого задания МЕР включает две центральные БЦВМ с избыточными возможностями, фирмы «Весгингауз», шину данных с каналами передачи информации (скорость передачи информации 800 Мбит/ с) MIL-STD 1553В и связывает в единое целое все бортовое электронное оборудование, системы оружия, датчики и чувствительные элементы.

С главным блоком выполнения боевого задания взаимодействуют:

– объединенная прицельно- навигационная и связная система фирмы «TRW», система может работать в двух режимах: определения координат вертолета или обеспечения секретности каналов связи, одновременная работа системы в этих режимах невозможна из-за плохой электромагнитной совместимости оборудования; система позволяет передавать разведывательную информацию другим вертолетам, самолетам по закрытому каналу связи в реальном масштабе времени; навигационная подсистема включает приемник спутниковой навигационной системы GPS и инерциальную навигационную систему на кольцевых лазерных гироскопа^ систему помощи в обнаружении и классификации целей ATI/С; систему ночного пилотирования NVPS, установленную на верхней турели в носовой части вертолета; в дальнейшем возможна установка РЛС кругового обзора «Лонгбоу»;

– автоматизированная система целеуказания TAS, размещенная на нижней турели в носовой части фюзеляжа, включает ИК-систему переднего обзора FLIR второго поколения, цифровую телевизионную систему и лазерную систему подсветки целей для наведения ПТУР «Хеллфайр» (углы обзора 52° по азимуту и 35° по возвышению); система может запоминать изображение для последующего просмотра; изображение от ИК или ТВ системы может передаваться на многофункциональные нашлемные дисплеи объединенной прицельной системы HIDDS фирмы «Кайзер Электронике»; на нашлемные дисплеи также могут выводиться данные от различных систем и трехмерная цифровая карта фирмы «Харрис»;

Нашлемный прицел с очками ночного видения

Размеры, м:

длина с вращающимися винтами 14,28

длина фюзеляжа 13,22

высота вертолета 3,39

диаметр несущих винтов 11,9

ометаемая площадь 111,2

Двигатели 2 ГТД LHTEC T800-LHT-801 взлетная мощность. кВт/л. с, 2x1068/2x1432

Массы и нагрузки, кг:

максимальная взлетная 7900

пустого (снаряженного) 3533

при выполнении боевой задачи (с 4 ПТУР «Хеллфайр», 2 УР «Стингер», 320 снарядами для пушки) 4810

допустимые перегрузки, д от -1 до +3,5

Летные данные:

максимальная скорость на высоте

1220 м и при t=35°С, км/ч 328

крейсерская скорость, км/ч 302

скорость при чрезвычайном режиме, км/ч 352

скороподъемность, м/с 6

время разворота в режиме

висения на 180°, с 4,6

время разворота на 90° без потери

высоты, с 5,5

– портативное устройство поиска неисправностей PIMA для самоконтроля, поиска и устранения неисправностей электронных систем;

– система жизнеобеспечения фирмы «Гамильтон Стандарт», предназначенная для защиты от химического, биологического и радиологического оружия, создает небольшое избыточное давление в кабине экипажа й отсеках электронного оборудования посредством подачи отфильтрованного и охлажденного воздуха из окружающей среды.

Особенности конструкции и системы, понижающие заметность:

– в радиолокационном диапазоне: выпуклые формы обшивки фюзеляжа из КМ с плоскими поверхностями; уступ внизу хвостовой балки для направления отраженного радиолокационного сигнала в сторону от облучающей РЛС; убираемая в обтекатель пушка и конформная подвеска вооружения; полностью изготовленный из КМ бесшарнирный несущий винт; носовая турель фасеточной формы для системы FLIR и ночного пилотирования; радиопоглощающая окраска;

– в ИК-диапазоне: система подавления ИК-излучения, смешивающая горячие выхлопные газы двигателей с окружающим воздухом и выпускающая их вдоль всей длины (около 2 м) плоских, обращенных вниз панелей с каждой стороны хвостовой балки; через эту же систему отводится воздух из отсеков с электронным оборудованием; размещение наиболее нагревающихся частей двигателей и ВСУ внутри планера вертолета;

– в акустическом диапазоне: пятилопастный несущий винт со стреловидными законцовками и рулевой винт типа «фэнтэйл»; возможность уменьшения скорости вращения рулевого винта на 10%.

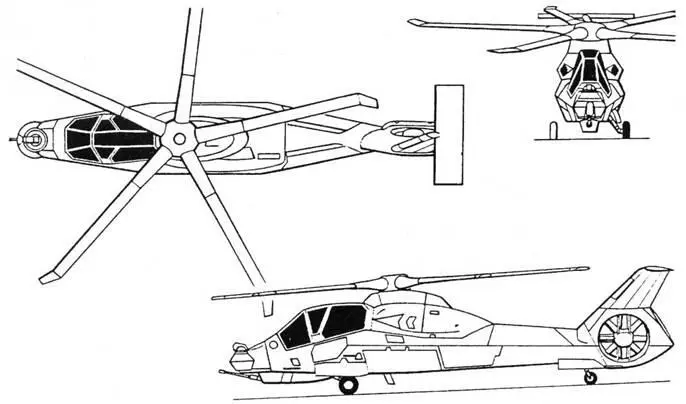

Схема вертолета RAH-66

Вооружение для всех вариантов применения включает трехствольную пушку калибром 20 мм типа Гэтлинга фирмы «Дженерал Электрик/GI АТ» на турели снизу носовой части фюзеляжа; пушка может убираться в обтекатель поворотом на 180°; время приведения пушки из обтекателя в боевое положение 2 с, скорострельность по наземным целям 750 выстрелов/мин, по воздушным целям -1500 выстрелов/ мин, боекомплект: нормальный 320 снарядов, максимальный 500 снарядов. В двух отсеках вооружения, размещенных в средней части с обеих сторон фюзеляжа: на внутренней стороне открывающихся створок на шести узлах подвески (по три на каждой створке) могут размещаться ПТУР «Хеллфайр» и УР «Стингер» класса «воздух-воздух»; на вертолете в течение 15 мин могут быть установлены небольшие крылья для размещения на внешней подвеске дополнительного вооружения (система EFAMS); с установленной системой EFAMS вертолет может нести на внешней подвеске 8 ПТУР «Хеллфайр» или 32 НАР «Гидра» калибром 70 мм в восьми блоках, или 16 УР «Стингер», или два подвесных топливных бака емкостью по 1627 л каждый для перегоночного полета при саморазвертывании, или два бака для длительного боевого полета емкостью по 871л.

Поисковый и спасательный вертолет Каман НН-43В «Хаски»

С начала деятельности фирмы «Каман» ее основным направлением стала разработка вертолетов двухвинтовой перекрещивающейся схемы с системой управления несущими винтами с помощью сервозакрылков на лопастях. По такой схеме был построен ряд легких экспериментальных, опытных и серийных вертолетов моделей НТК, НОК и Н-43.

НТК-1 – первый серийный вертолет фирмы «Каман» для флота США; использовался для тренировки, спасательных операций и санитарных перевозок. Благодаря небольшим размерам вертолет мог размещаться на палубе легких кораблей флота. Являлся развитием экспериментального вертолета К-190. Имел несущие винты диаметром 12,2 м и был снабжен одним ГТД мощностью 180 кВт/240 л. с. При взлетной массе 1155 кг и массе пустого 735 вег мог перевозить в кабине двух раненых на носилках. Серийное производство началось в 1952 г.; построено 15 вертолетов.
