Евгений Ружицкий - Вертолеты Том II

Хвостовая балка со струйным рулем такая же, как на вертолетах MD 600N; сверху расположен стабилизатор размахом 2,84 м прямоугольной формы в плане, со стреловидными концевыми шайбами, установленными под углом для создания боковой силы, уравновешивающей частично реактивный крутящий момент несущего винта.

Шасси лыжное, отличается небольшой высотой опор; расстояние от земли до фюзеляжа 0,38 м. Опоры могут быть закрыты обтекателями, возможна установка надувных баллонетов. На хвостовой балке установлена предохранительная опора. Лыжи снабжены противоабразивными накладками.

Несущий винт пятилопастный, с бесшарнирным креплением лопастей, изготовлен полностью из КМ. Лопасти прямоугольной формы в плане, с сужающимися законцовками. Крепятся с помощью упругих элементов. Вдоль носка лопасти установлена противоабразивная накладка из титана. Техническое обслуживание лопастей и втулки – по состоянию. Особенностью конструкции несущего винта является использования неподвижного вала, прикрепленного к фюзеляжу, внутри которого проходит вал несущего винта, как на вертолете Макдоннелл-Дуглас «Апач».

Система NOTAR, используемая вместо рулевого винта, такая же, как на вертолетах MD 600.

Силовая установка состоит из двух ГТД Пратт-Уитни PW 206 В взлетной мощностью по 469 кВт/ 630 л. с., используемых на первых серийных 128 вертолетах. На последующих серийных вертолетах будут устанавливаться ГТД Турбомека ТМ 319-2 «Арриус» 2С взлетной мощностью по 478 кВт/640 л. с. Двигатели установлены рядом сверху фюзеляжа за редуктором несущего винта и закрыты общим обтекателем; воздухозаборники расположены по бокам обтекателя и защищены сеткой. Двигатели снабжены цифровой системой автоматического управления FADES.

Трансмиссия состоит из редуктора несущего винта с приводом агрегатов. Редуктор рассчитан на передачу взлетной мощности 746 кВт/ 800 л. с. и максимальной продолжительной мощности 671кВт/900 л. с.

Топливная система имеет один общий бак емкостью 602 л под полом кабины с одной горловиной для заправки. Возможна установка дополнительного бака емкостью 666 л.

Система управления механическая, без бустеров, как на вертолете MD 520N, включает систему автоматической стабилизации и автопилот. Возможна установка двойного управления.

Оборудование обеспечивает пилотирование вертолета в сложных метеорологических условиях. Возможна установка метеорологической РЛС. На серийных вертолетах устанавливается усовершенствованное оборудование фирмы «Силвер Кроун», включающее радиовысотную систему LORAN, спутниковую навигационную систему, многофункциональные дисплеи и др.

Дополнительное оборудование включает обогрев ПВД, тормоз несущего винта, систему внешней подвески грузов массой 1360 кг, нож для резки проводов, убирающиеся посадочные фары, теплозвукоизоляцию кабины, систему кондиционирования и колеса, устанавливаемые на лыжное шасси для рулежки по земле.

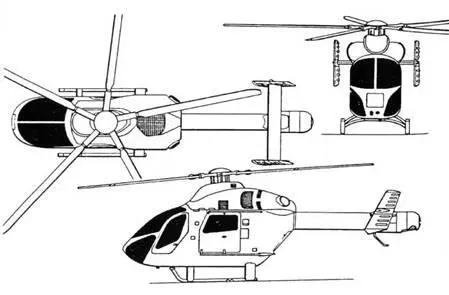

Схема вертолета MD «Иксплорер»

Размеры, м:

длина вертолета с вращающимися

винтами 11,83

длина фюзеляжа 9,85

высота 3,66

ширина фюзеляжа 1,63

диаметр несущих винтов 10,31

ометаемая площадь, м² 83,5

Двигатели: 2 ГТД Пратт-Уитни PW 206В

взлетная мощность, кВт/л. с. 2 х 469/2 х 630

Массы и нагрузки, кг:

максимальная взлетная с грузом внутри

кабины 2722 кг на внешней подвеске 3057 пустого вертолета 1481

максимальная нагрузка:

в кабине 1163

на внешней подвеске 1361

Летные данные:

максимальная скорость, км/ч 278

максимальная крейсерская скорость, км/ч 250 максимальная скороподъемность, м/с 14,2

статический потолок, м:

с учетом влияния земли 3260

без учета влияния земли 3840

динамический потолок, м 6100

дальность полета, км 530-600

продолжительность полета, ч 3,3-3,5

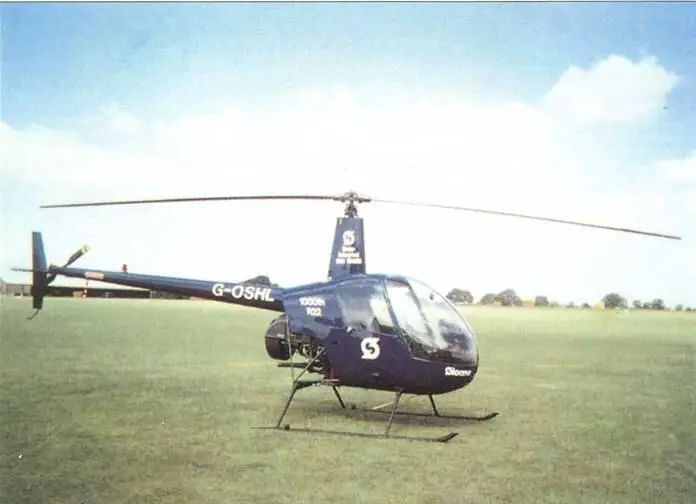

Легкий многоцелевой вертолет Робинсон R.22

Первый полет вертолета R.22 состоялся в августе 1975 г.; поставки начались в октябре 1979 г. Сертификат летной годности управления гражданской авиации Англии был въщан в июне 1981 г., а сертификат федерального агентства США – в октябре 1983 г. усовершенствованному варианту вертолета R.22 «Альфа» для эксплуатации в качестве полицейского и учебно-тренировочного. В марте 1989 г. был поставлен 1000-й вертолет (из них 650 вертолетов английским заказчикам). В 1989 г. построено 310 вертолетов R.22 и 57 переоборудовано. Цена вертолета R.22 98 850 долларов, а переоборудованного -40% этой суммы. Всего построено вертолетов более 2500 вертолетов R.22 и 270 вертолетов R.44.

На вертолетах R.22 11-12 мая 1982 г. установлено пять международных рекордов (класса Е):

скорости -176 км/ч на базе 3 км и 25 км (средняя скорость на базе 100 км была 170,8 км/ч) и дальности- 263,6 км по прямой и 260,5 км по замкнутому кругу.

Выпускаются следующие модификации вертолета (начиная с 501- го):

R.22 «Бета» – усовершенствованный вертолет, выпускается также с поплавковым или колесным шасси;

R.22 «Маринер» – с поплавковым шасси (с 1985 г.);

R.44 – четырехместный вариант; первый полет состоялся в марте 1990 г., серийное производство началось в конце 1993 г – Вертолет имеет двухлопастный несущий винт; максимальная взлетная масса 1066 кг, масса пустого 612 кг; емкость топливных баков 189 л; на вертолете установлен ПД Лайкоминг 0540 мощностью 166 кВт/225 л. с.; крейсерская скорость вертолета 193 км/ч. Цена вертолета 260 тыс. долларов – вдвое меньше цены самого дешевого легкого вертолета с ГТД.

КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме, с рулевым винтом, одним ПД и лыжным шасси.

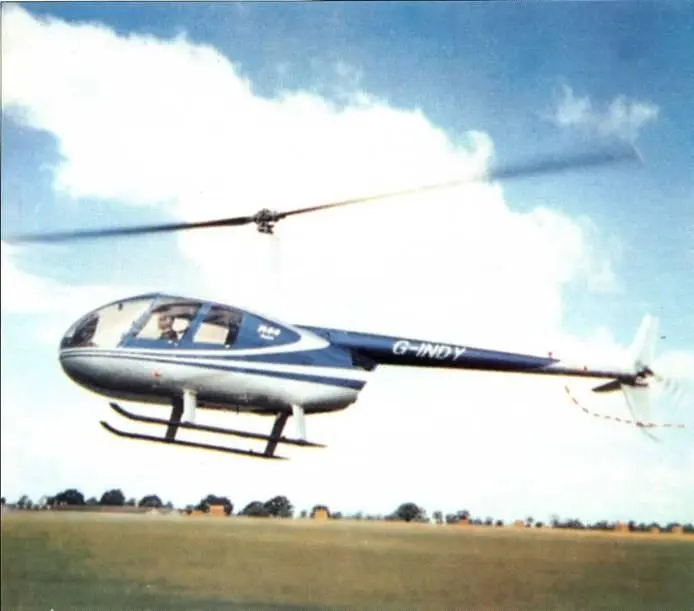

Легкий многоцелевой вертолет Робинсон Р.44

Фюзеляж цельнометаллический. Кабина, пилон несущего винта и узлы крепления двигателя изготовлены из стальных труб и силового каркаса из легких сплавов; хвостовая балка и пилон несущего винта монококовой конструкции; обшивка кабины из Легкого сплава и стеклопластика.

Сиденья размещены рядом и снабжены привязными ремнями с инерционным сгопорением. Ручка управления помещена между сиденьями и имеет две рукоятки для пилотирования обоими летчиками.

Рьгчаги управления общим шагом несущего винта и мощностью двигателя размещены с левой стороны каждого сиденья, С каждой стороны кабины расположены окно и сдвижная дверь. В полицейском варианте двери имеют сферические стекла. Под каждым сиденьем имеется место для багажа. Кабина имеет систему обогрева и вентиляции.
