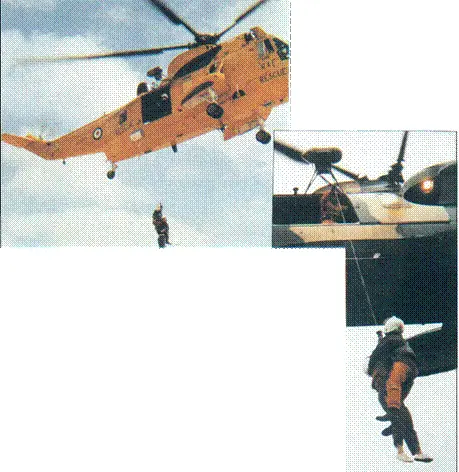

Поисково-спасательный вертолет HAR Мк.З

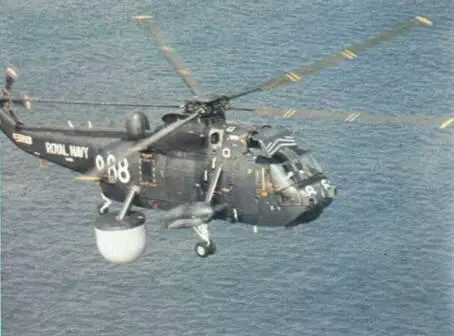

Вертолет «Си Кинг» AEW Мк.2 для дальнего радиолокационного обнаружения с РЛС «Серчуотер»

СН-3Е – транспортный вертолет для ВВС США, может перевозить 26 солдат или грузы массой 2,6 т; построено 42 вертолета.

НН-3Е -поисковый и спасательный вертолет для ВВС США; снабжен оборудованием для заправки топливом в полете и дополнительными топливными баками; построено 52 вертолета.

HH-3F – поисковый и спасательный вертолет для частей береговой страны; снабжен поисковым радиолокатором; построено 40 вертолетов; производился также по лицензии в Италии фирмой «Агуста», построившей в 1976-1993 гг. 30 вертолетов для ВВС Италии.

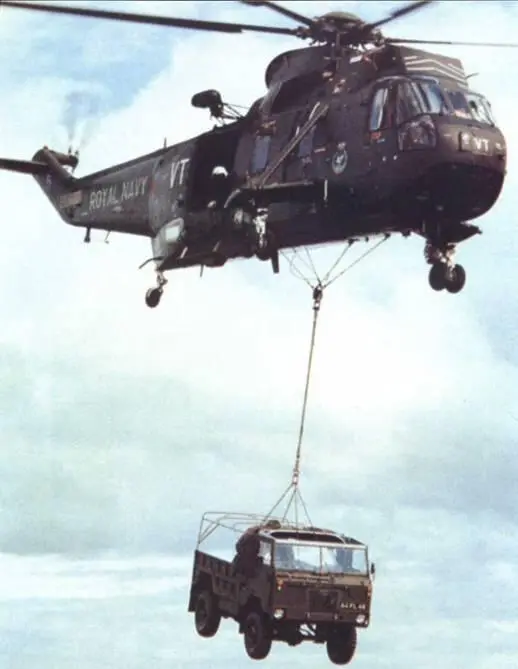

Десантно-транспортный вертолет «Коммандо»

S-61L-пассажирский вертолет с колесным шасси, рассчитан на перевозку 28 пассажиров; построено 30 вертолетов.

S-61N – пассажирский вертолет-амфибия с поплавковым шасси;

рассчитан на перевозку 26 пассажиров; построено 106 вертолетов S-61.

S-61F – экспериментальный винтокрыл с крылом и двумя ТРД для исследований характеристик в полете с большой скоростью.

В Великобритании по лицензии в 1969-1994 гг. выпускались следующие модификации вертолета S-61, получившие название «Си Кинг» и снабженные английскими ГТД, оборудованием и вооружением:

HAS Mk.l -противолодочный вертолет для английских ВМС; поставлено 56 вертолетов;

HAS Mk.2 – модифицированный противолодочный вертолет для английских ВМС; поставлен 21 вертолет;

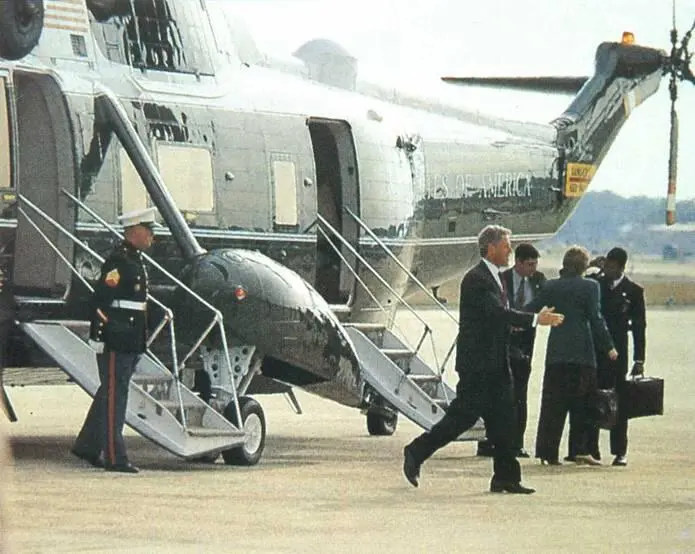

Вертолет VH-3D для президента США

AEW Мк.З – вариант для дальнего радиолокационного обнаружения, сбоку фюзеляжа установлена антенна разведывательной РЛС Торн ЕМ1 «Серчуотер», отклоняемая вниз при работе; модифицировано 10 вертолетов из HAS Mk.2;

HAR Mk.3-усовершенствованный поисково-спасательный вертолет для английских ВВС, в кабине могут разместиться 11-19 пострадавших на носилках или 6 на сиденьях; поставлено 25 вертолетов;

НС Мк.4 «Коммандо»-многоцелевой и десантно-транспортный вертолет для английских ВМС; в кабине могут разместиться 28 десантников или грузы массой 2270 кг; на внешней подвеске – грузы массой 3630 кг; поставлено 43 вертолета, кроме того, ВВС Египта и Катара поставлено 42 вертолета;

HAS Mk.5 – противолодочный вертолет для английских ВМС с усовершенствованным бортовым противолодочным акустическим и Электронным оборудованием и увеличенной взлетной массой до 9525 кг; поставлено 30 вертолетов;

Мк.41-противолодочный вертолет для ВМС Германии; поставлено 23 вертолета;

Мк.42А, В и С – противолодочные вертолеты для ВМС Индии; поставлен 41 вертолет;

Мк.43 и 48 – поисково-спасательные вертолеты для ВВС Норвегии и Бельгии; поставлено 13 вертолетов;

Мк.45 и 47-противолодочные вертолеты для флотов Пакистана и

. Египта; поставлено 12 вертолетов; Мк.50-противолодочный вертолет для флота Австралии; поставлено 12 вертолетов.

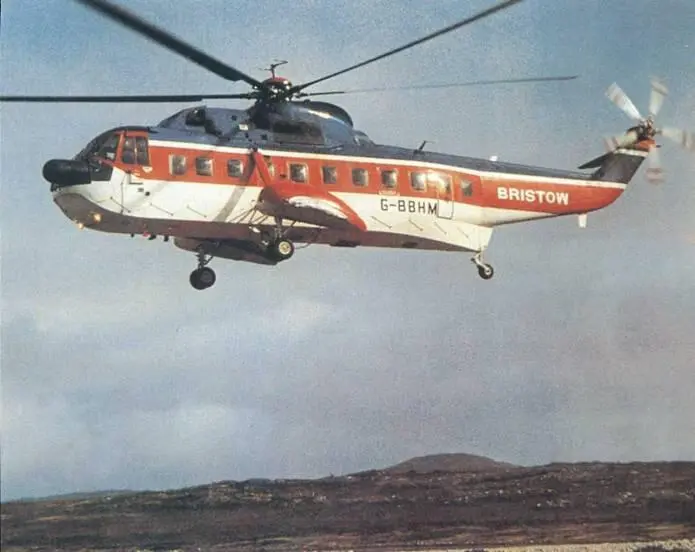

Пассажирский вертолет S-61

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы, с рулевым винтом, двумя ГТД и трехопорным шасси.

Фюзеляж цельнометаллический,. типа полумонокок. Нижняя часть фюзеляжа выполнена в виде лодки, имеет скулы и килеватость и обеспечивает возможность посадки на воду. Задняя часть фюзеляжа сужается и переходит в хвостовую балку, на которой крепятся стабилизатор и рулевой винт. Носовую и центральную части фюзеляжа занимают кабина летчиков и грузовая кабина размером 7,6 х 1,98 х х 1,32 м, площадью пола 15,1 м² и объемом 28,9 м². Кабина экипажа рассчитана на двух летчиков, оператор и наблюдатель располагаются в грузовой кабине. С левого борта кабины экипажа имеется дверь, состоящая из двух секций: откидывающейся вниз со ступенями и откидывающейся вверх. С правой стороны грузовой кабины имеется сдвигающаяся грузовая дверь высотой 1,52 м и шириной 1,73 м. В грузовой кабине могут размещаться: в десантном варианте 31 десантник, в спасательном варианте до 25 пострадавший и в санитарном'- до 15 раненых на носилках; для транспортировки грузов на внешней подвеске используется трос, а для спасательных операций предусмотрена лебедка. Кабины снабжены приточно-вытяжной вентиляцией. Передние стекла кабины экипажа снабжены проти- вообледенительной системой. На концевой балке, выполненной в виде киля, слева установлен рулевой винт, а справа – горизонтальное оперение, прямое, трапециевидной формы в плане, неуправляемое с профилем NACA 0018 у корня и 0009 на конце. Концевая балка вместе с рулевым винтом и стабилизатором может складываться вправо, поворачиваясь на шарнирах; складывание производится вручную.

Шасси вбирающееся, трехопорное с хвостовые колесом. Главные опоры имеют сдвоенные колеса с пневматиками с давлением 0,5 мПа/ 5,2 кг/см² , убираются назад в боковые обтекатели-поплавки. Левый поплавок увеличен по длине для размещения 24 маркерных морских буев Мк.25. Колея шасси 3,96 м, база шасси 7,18 м.

Несущий винт пятилопастный, с шарнирным креплением лопастей. Лопасти цельнометаллические, прямоугольной формы в плане, c D- образным прессованным лонжероном из алюминиевого сплава, хорда лопасти 0,464 м, профиль лопасти NACA 0012, окружная скорость концов лопастей 204 м/с. Втулка имеет совмещенные горизонтальные и вертикальные шарниры, осевые шарниры с торсионами и снабжена автоматической системой складывания лопастей. Сверху втулка закрыта обтекателем из стеклопластика.

Рулевой винт пятилопастный, диаметром 3,15 м, с горизонтальными шарнирами. Лопасти цельнометаллические прямоугольной формы в плане, с прессованным лонжероном, к которому проклеены отсеки слоистой конструкции с сотовым заполнителем. Хорда лопасти 0,182 м, профиль лопасти NACA 0012, окружная скорость концов лопастей 205 м/с. Носки лопастей защищены от эрозии стальными накладками.

Силовая установка. Двигатели установлены рядом сверху фюзеляжа перед валом несущего винта и закрыты обтекателем. Каждый двигатель имеет отдельный осевой воздухозаборник. Перед воздухозаборниками установлен щиток для предохранения от попадания водяных брызг.

Трансмиссия состоит из главного и промежуточного редукторов, редуктора рулевого винта и соединительного вала.

Топливная система включает баки общей емкостью 3180 л, расположенные под полом грузовой кабины. Предусмотрено крепление подвесных дополнительных баков емкостью по 416 л.
