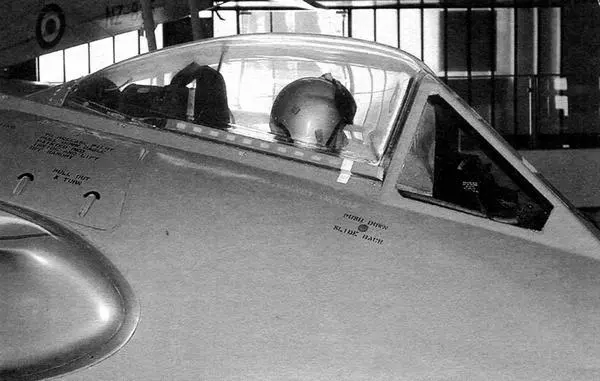

Кабина лётчика — герметическая, наддув её — от компрессора двигателя. Пилот сидит в металлическом кресле с чашкой под парашют. Фонарь состоит из козырька и сдвижной секции. Остекление — двухслойное, с воздушной полостью. В козырек вмонтировано бронестекло. Для борьбы с обледенением лобового стекла в кабине смонтирован ручной насос для подачи на него спиртовой смеси.

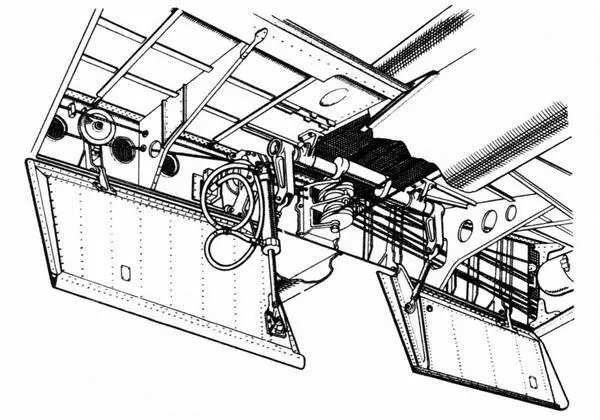

За кабиной лётчика, под фонарём, находятся радиостанция и патронные ящики. В нижней части фюзеляжа под кабиной пилота установлены четыре 20-мм пушки. В районе силовой установки смонтированы два быстросъёмных обтекателя и четыре шарнирных лючка для осмотра двигателя.

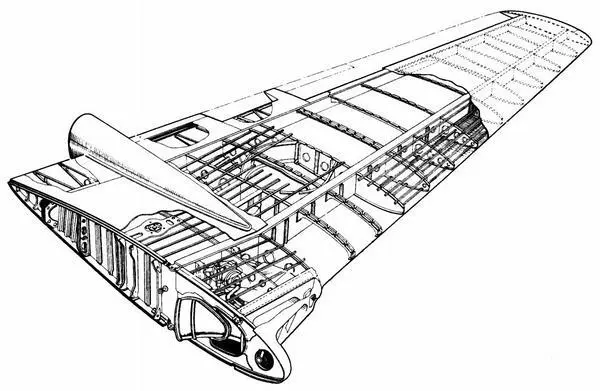

Крыло имеет явно выраженное сужение в плане, а также уменьшение относительной толщины от корня к законцовкам. В его конструкции использован, в основном, алюминиевый сплав «Алклед». Продольный набор включает главный и вспомогательный лонжероны, а также стрингеры. Поперечный набор состоит из нервюр профиля NPL, оптимизированного для высоких дозвуковых скоростей. К главному лонжерону двутаврового сечения крепятся хвостовые балки, к заднему-элероны, снабжённые сервокомпенсаторами, посадочные щитки и аэродинамические тормоза. Щитки четырёхпозиционные, могут отклоняться на угол до 80°. Аэродинамические тормоза оригинальной конструкции: ось их вращения проходит не у передней кромки, а примерно на трети хорды щитка. За счёт такого расположения оси щитки при выпуске выступают по обе плоскости крыла — верхней и нижней. Выпуск аэродинамических тормозов возможен на скоростях до 800 км/ч.

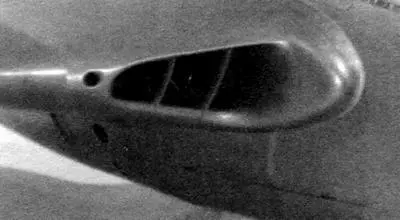

В корневой части крыла проходят каналы воздухозаборников двигателя. На ней же расположены воздухозаборники системы наддува кабины и охлаждения отсека вооружения.

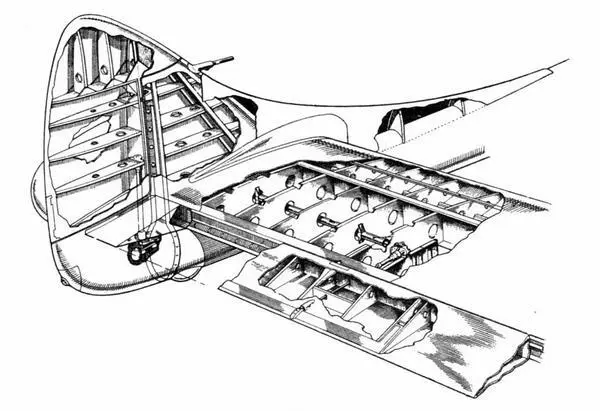

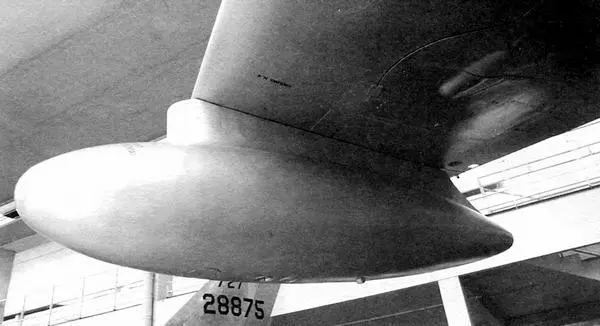

Хвостовое оперение — двухкилевое, кили соединяются стабилизатором. На левом киле смонтирована трубка ПВД. Руль высоты оснащён сервокомпенсатором. На рулях поворота установлены компенсаторы, предварительно выставляемые на земле и не регулирующиеся в полёте.

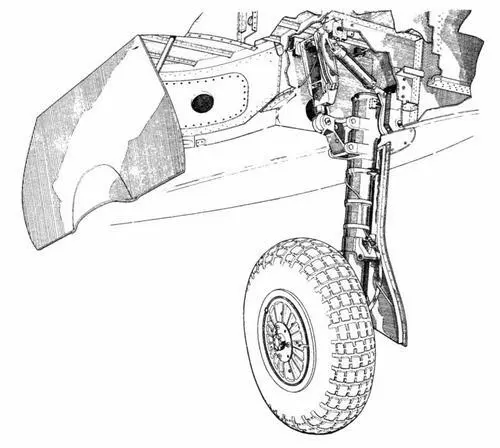

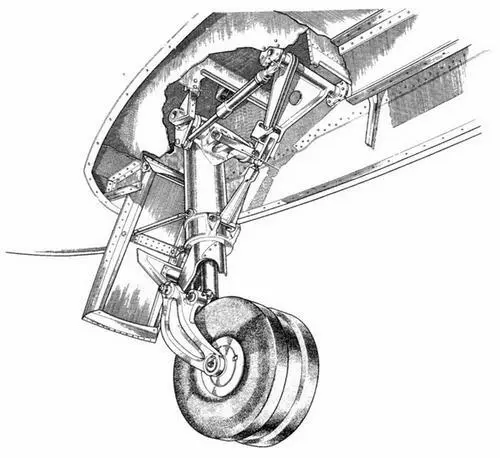

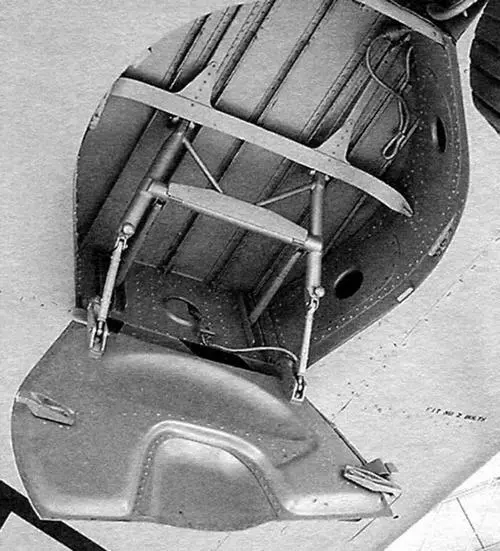

Шасси — трёхопорное, все стойки одноколёсные, с пневмо-масляными амортизаторами «Локхид». Колёса и покрышки фирмы «Дэнлоп». Передняя стойка самоориентирующаяся, без демпфера колебаний. Роль демпфера выполняет специально спрофилированная покрышка переднего колеса. Основные колёса оснащены тормозами с приводом от воздушной системы. Шасси в полёте убирается гидроприводом. Передняя стойка укладывается в фюзеляж назад, основные — в крыло по размаху, по направлению к законцовкам, при этом колёса полностью прикрываются щитками. Время выпуска шасси — 2,5 с.

Силовая установка — ТРД «Гоблин» с центробежным компрессором. На большей части F.1 монтировался «Гоблин» 2 тягой 1400 кг. Особенность конструкции «Вампира» — отсутствие удлинительной трубы за соплом.

Топливная система модификации F.1 включает три топливных бака: фюзеляжный ёмкостью 436 л и два крыльевых по 241 л каждый, а также расходный бак с отсеком отрицательных перегрузок ёмкостью около 9 л. Топливо подаётся в двигатель основным топливным насосом с приводом от двигателя. Имеется также насос подкачки с электроприводом. Топливо в баках находится под давлением воздуха, отбираемого от компрессора двигателя.

Система управления самолётом — мягкая, тросовая. В кабине установлены ручка управления и педали.

Гидравлическая система питает гидроприводы системы уборки-выпуска шасси, посадочных щитков и воздушных тормозов. Источником давления служит гидронасос с приводом от двигателя с рабочим давлением около 180 кг/см 2. В качестве аварийного источника давления используется ручная помпа, установленная в кабине.

Напряжение в электросети самолёта — 24 В. Источниками тока являются генератор типа O2 мощностью 3000 Вт на двигателе и два аккумулятора типа C ёмкостью по 40 а*ч. Истребитель несёт комплект аэронавигационных огней и имеет подсветку в кабине.

Радиооборудование самолёта включает радиостанцию TR.1934 и приёмопередатчик CPO R.3132. Антенна — штыревая, установлена на задней части фюзеляжа. В носовой части за застеклённым окном расположена кинокамера G.45. Для пилота предусмотрено кислородное оборудование: прибор Mk.11, баллон Mk.5C и маска.

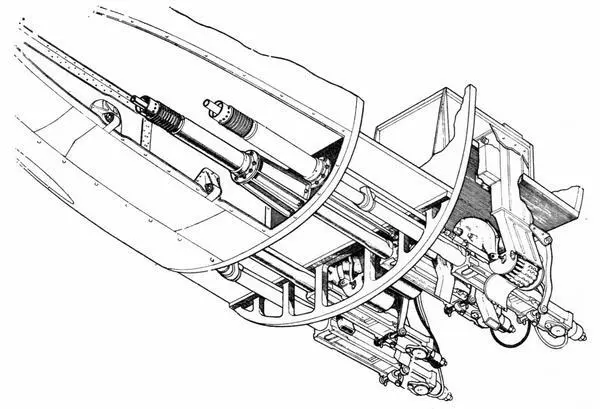

«Вампир» вооружён четырьмя 20-мм пушками «Испано» Mk.5. Они смонтированы парами в нижней части фюзеляжа по бортам. Отсек обогревается тёплым воздухом, отбираемым от сопла двигателя. Питание пушек — разъёмными металлическими лентами из двух ящиков. Каждый ящик, питающий две пушки, рассчитан на 300 патронов и разделяется на два отсека примерно равного объёма. Стреляные гильзы и звенья выбрасываются через лючки вниз. Управление огнём — электрическое, перезаряжание — вручную, только на земле с помощью специального приспособления. У пилота стоит гироскопический прицел Mk.5. Две гашетки находятся на ручке управления самолётом. Они закрыты колпачками, при откидывании которых отключаются предохранители.

Самолёт может нести до восьми НАР с головной частью по 25 или 60 фунтов (соответственно, 11 кг и 27 кг). Ракеты подвешиваются на устройствах Mk.8 вертикальными парами под корневой частью крыла.
