Во втором построении архитрав точно так же делится на четыре части; три такие части составляют высоту фриза, пять – высоту карниза. Затем архитрав делится на три части, из них две делятся на семь частей, из которых три приходятся на первый пояс и четыре на второй; третья часть в свою очередь делится на девять частей, две из которых образуют валик; остальные семь делятся на пять частей, из которых три образуют каблучок и две полочку. Карниз делится по высоте на пять и три четверти частей; одна из них делится на шесть частей: из пяти образуется каблучок над фризом, из одной – листель. Выступ каблучка равен его высоте, равно как и выступ листели равен ее высоте. Другая часть приходится на четвертной вал, выступ которого равен трем четвертям его высоты. Ступенька над четвертным валом занимает его шестую часть и имеет такой же выступ. Три остальные части делятся в свою очередь на семнадцать частей; восемь из них приходятся на выносную плиту, выступ которой равен трем четвертям ее высоты; остальные девять частей делятся на четыре: три из них идут на гусек, одна – на полочку. Оставшиеся три четверти делятся на пять с половиной частей: из одной образуется ступенька, из четырех с половиной каблучок над выносной плитой. Выступ такого карниза равен его высоте.

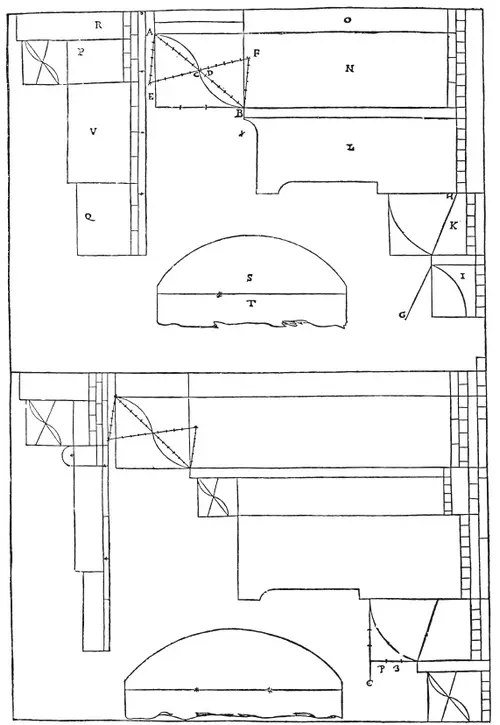

Членение карниза первого построения:

I – выкружка.

К – четвертной вал.

L – выносная плита.

N – гусек.

О – полочка.

Членение архитрава:

Р – каблучок, или обратный гусек.

Q – нижний пояс.

V – верхний пояс.

R – полочка.

S – припухлость фриза.

Т – часть фриза, находящаяся в стене.

На такие же части членится и второе построение.

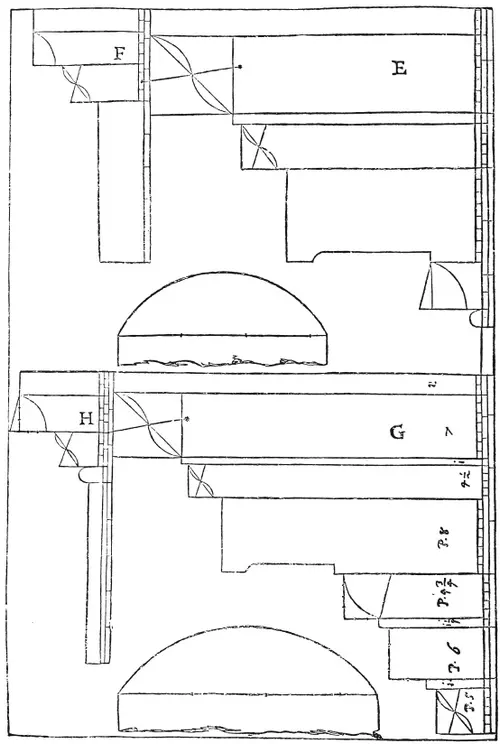

Существуют еще два следующих построения. По первому – архитрав, обозначенный на таблице буквой F, также делится на четыре части; из трех с четвертью составляется фриз, из пяти – карниз. Затем архитрав делится на восемь частей; пять приходятся на прямую поверхность, три на карнизик, который в свою очередь делится на восемь частей; три из них идут на каблучок, три – на выкружку и две – на полочку. Карниз делится на шесть частей: из двух делается прямой гусек со своей полочкой, из одной – каблучок. Затем гусек делится на девять частей; из восьми образуются выносная плита и ступенька. Астрагал, или валик над фризом, занимает одну треть одной из шести частей карниза; в промежутке между выносной плитой и валиком делается выкружка.

По другому построению архитрав, обозначенный буквой Н, делится на четыре части; из трех с половиной таких частей образуется фриз, из пяти – карниз. Затем архитрав делится на восемь частей: пять приходятся на прямую поверхность, три – на карнизик. Карнизик делится на семь частей; из одной образуется астрагал, остальные в свою очередь делятся на восемь частей: три приходятся на каблучок, три – на выкружку и две – на полочку. Карниз делится на шесть и три четверти частей: из трех частей делается каблучок, зубчик и четвертной вал. Выступ каблучка равен его высоте, выступ зубчика – двум третям его высоты, выступ четвертного вала – трем четвертям его высоты. Высота каблучка между выносной плитой и гуськом равна трем четвертям; остальные три части делятся на семнадцать: из девяти образуются гусек и полочка, из восьми – выносная плита. Этот карниз, подобно остальным, имеет выступ, равный своей высоте.

ДРЕВНИЕ имели обыкновение нагревать свои комнаты следующим образом. Строились на середине камины с колоннами или модильонами, поддерживавшими архитравы, над которыми высилась пирамида камина, куда уходил дым; подобные камины сохранились один в Байях, возле писдины Нерона, другой в окрестностях Чивита Веккиа. Иногда же обходились без каминов, проводя в толще стены ходы или трубы, по которым тепло распространялось от огня, разводимого под комнатами, и выходило наружу через особые отдушины, или отверстия, сделанные на верхних концах труб. Таким же почти образом вичентинские дворяне Тренти освежали летом комнаты на своей вилле Костоза. Дело в том, что на территории этой виллы существуют обширнейшие пещеры, прозванные местными жителями Covali и служившие в древности каменоломнями; именно их, по-видимому, имеет в виду Витрувий, когда, говоря во второй книге о камнях, упоминает о том, что в Марке Тревизанской добывается такой сорт камня, который можно пилить, как дерево; эти пещеры имеют ту особенность, что в них рождаются холодные ветры. Упомянутые дворяне устроили такие подземные своды, называемые ими «ветроходами», посредством которых они вводят эти ветры в свои дома и при помощи труб, напоминающих описанные выше, распределяют их по всем помещениям, по желанию закрывая или открывая ходы и таким образом увеличивая или уменьшая холод согласно времени года. Хотя описанные усовершенствования и составляют славу этих мест, тем не менее еще большего удивления и восторга заслуживает «тюрьма ветров», представляющая собой подземелье, устроенное превосходительнейшим синьором Франческо Тренто и названное им «Эолия», куда выходят многие из названных «ветроходов» и на отделку и украшение которого, в соответствии с его названием, он не пожалел ни труда, ни денег. Возвращаясь к каминам, заметим, что их делают в толще стены и выводят от них трубы наружу над крышей для того, чтобы дым уносился в воздух. При этом необходимо помнить, чтобы трубы были ни слишком широки, ни слишком узки; ибо в первом случае в них будет свободно разгуливать ветер и гнать дым вниз, не давая ему подняться и свободно выходить наружу; во втором же случае дым, за неимением свободного выхода, будет застревать и возвращаться обратно. Поэтому в каминах жилых комнат трубы делаются не у́же полуфута и не шире девяти дюймов, в длину же – два с половиной фута; выходное же отверстие пирамиды, в том месте, где она соединяется с трубой, делается несколько у́же, для того, чтобы дым при обратном движении встретил препятствие и не мог проникнуть в комнату. Для того, чтобы дым не шел обратно, иногда трубы делают ломаными, так как благодаря поворотам трубы и силе огня увеличивается тяга. Дымовые трубы, служащие для выхода дыма наружу, должны быть широки и находиться в отдалении от всяких горючих материалов. Раковина камина, над которой сооружается пирамида, должна быть отделана весьма тонко и ни в коем случае не рустикой, ибо рустованная кладка, по причинам уже изложенным, пригодна лишь для очень больших зданий.
