Андреа Палладио - Четыре книги об архитектуре

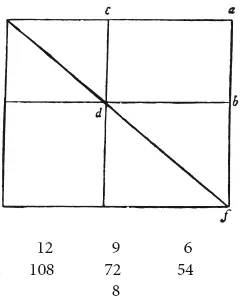

Имеется еще один способ найти высоту свода, которая будет меньше, но все же пропорциональна длине и ширине комнаты. Проведя линии ab, ас, cd и bd , представляющие длину и ширину помещения, определим высоту ее, как в первом случае, и прибавим ее к ас ; затем проведем линию edf и продолжим ab до пересечения с edf в точке f; bf и будет высотой свода. В числах мы ее определим следующим образом: определив по первому способу высоту из длины и ширины, равную, согласно вышеприведенному примеру, девяти, напишем в ряд цифры длины, ширины и высоты, как показано на табличке; затем помножим девять на двенадцать и на шесть, и то, что получится от двенадцати, напишем под двенадцатью, что получится от шести – напишем под шестью; теперь перемножим шесть и двенадцать, и произведение, равное семидесяти двум, напишем под девятью; после этого найдем число, которое, будучи помножено на девять, даст семьдесят два и которое в нашем случае равняется восьми; восемь футов и будет высота свода. Все эти высоты так относятся между собой, что первая больше второй, вторая больше третьей; мы будем пользоваться всеми этими высотами, когда представится необходимость перекрыть комнаты различной величины сводами одной и той же высоты, с тем, однако, чтобы высоты сводов были пропорциональны величине комнат, что представляется прекрасным для глаза и удобным для настилки полов верхнего этажа, так как позволяет их делать на одном уровне. Существуют еще другие высоты для сводов, не подходящие ни под какое правило, и архитектор может ими пользоваться по своему усмотрению и сообразно с необходимостью.

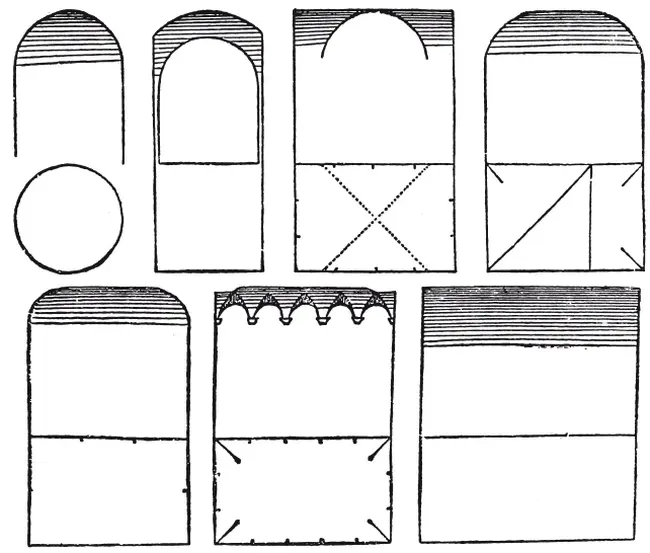

СУЩЕСТВУЮТ шесть видов свода – крестовые, цилиндрические (à fascia), пониженные (своды, представляющие часть окружности, меньшую полукруга), круглые, в распалубках и зеркальные (à соnса), которые имеют в высоту одну треть ширины помещения. Последние два вида изобретены в новое время; первые четыре применялись также и в древности. Круглыми сводами покрываются квадратные помещения, и это делается следующим образом: по углам комнаты делают скосы и на них ставят круглый свод, посредине приплюснутый, но чем ближе к углам, тем больше он закругляется. Свод такого рода существует в Риме в Термах Тита, но, когда я его видел, он был частично разрушен. Выше я помещаю изображения всех этих сводов в применении к формам комнат.

НЕЛЬ3Я установить определенных и твердых правил относительно высоты и ширины главных дверей здания, а также дверей и окон комнат, ибо при сооружении главного портала архитектор должен сообразоваться с размерами здания, положением хозяина, а также с тем, что приходится вводить или вносить в дом через портал. По моему мнению, следует делить расстояние от пола до поверхности балок на три с половиной части (согласно тому, что говорит Витрувий в VI главе четвертой книги); при этом высота просвета равна будет двум частям, ширина – одной, без двенадцатой части высоты. Древние делали обыкновенно двери вверху несколько у́же, чем внизу, как это видно в храме в Тиволи и как учит Витрувий, – быть может, в целях большей устойчивости. Место для главного портала необходимо выбрать с таким расчетом, чтобы оно было удобно для всего дома. Двери комнат должны быть не шире трех футов и не выше шести с половиной, не у́же двух футов и не ниже пяти. При выведении окон необходимо иметь в виду, чтобы они пропускали света не более и не менее того, что требуется, и чтобы они были не слишком часты и не слишком редки. При этом необходимо считаться с размерами комнаты, получающей через них свет; ибо очевидно для всех, что для полного освещения большой комнаты необходимо гораздо больше света, чем для малой; если окна сделать меньше и расставить их реже, чем требует помещение, то там будет темно; если же их сделать слишком большими, то в комнатах почти невозможно будет жить, так как в них свободно будут проникать жар и холод воздуха, вследствие чего в комнатах в зависимости от времени года будет либо чрезмерно жарко, либо чрезмерно холодно, если только это не будет смягчаться благодаря более благоприятному положению комнаты по отношению к солнцу. Поэтому ширина окна должна быть не более одной четвертой ширины комнаты и не менее одной пятой; высота должна равняться двум квадратам плюс одна шестая их ширины. А так как в домах комнаты бывают большие, средние и малые, и тем не менее окна должны быть в каждом этаже между собой равны, то я предпочитаю брать размеры для окон из тех комнат, длина которых на две трети больше ширины, то есть которые при ширине в восемнадцать футов имеют в длину тридцать футов. Ширину такой комнаты я делю на четыре с половиной части; одна часть составит ширину просвета окна, две части с прибавлением одной шестой ширины составят высоту его; другие окна во всех остальных комнатах первого этажа делаются той же величины. Верхние окна, то есть окна второго этажа, должны быть в свету на одну шестую часть ниже окон первого этажа, и если наверху будут еще окна, они должны уменьшаться с каждым этажом на одну шестую. Все окна с правой стороны должны быть на одной линии с окнами на левой стороне, верхние окна должны быть на одном отвесе с нижними. Подобно этому и двери должны приходиться одна над другой, так, чтобы просвет был над просветом, простенок над простенком. Кроме того, они должны быть вытянуты в одну линию, чтобы, стоя с одной стороны дома, можно было видеть противоположную сторону, что весьма приятно для глаза, а также дает прохладу летом и много других удобств. Для большей прочности и для того, чтобы чрезмерно не обременять притолоки дверей и окон, принято делать особого рода арки, которые обычно называются пониженными, весьма способствующие долговечности постройки. Окна должны быть удалены от углов здания, в соответствии с тем, что было сказано выше, ибо не должны быть прерваны или ослаблены те части, которые держат в равновесии и связывают все здание. Косяки дверей и окон должны иметь в ширину не менее одной шестой части и не более одной пятой части просвета. Теперь нам остается перейти к их украшениям.

О ТОМ, как украшаются главные порталы здания, легко составить себе понятие из того, что говорит Витрувий в VI главе четвертой книги, из объяснений и рисунков по этому поводу преосвященнейшего кардинала Барбаро, а также и того, что я сказал о пяти ордерах и изобразил на рисунках. Однако, оставляя в стороне все это, я лишь покажу некоторые профили украшения дверей и окон комнат и различные их виды; я покажу особо, как нужно рисовать каждое членение, чтобы оно приобрело изящество, и каков должен быть его выступ. Украшение окон и дверей состоит из архитрава, фриза и карниза. Архитрав обрамляет дверное отверстие, и ширина его должна равняться ширине косяка, которая, как я сказал выше, должна быть не менее одной шестой части и не более одной пятой ширины просвета; отсюда определяется ширина фриза и карниза. Из двух построений, описание которых следует, первое, верхнее, имеет следующие размеры: архитрав делится на четыре части, из трех таких частей делается фриз, из пяти образуется карниз. Разделив вновь архитрав на десять частей, три части уделяют первому поясу, четыре – второму, остальные три делятся на пять частей; из них две приходятся на полочку, или кайму, три остальные – на обратный гусек, или каблучок. Его выступ равен высоте; полочка выступает наружу меньше чем на половину своей толщины. Каблучок вырисовывается следующим образом: от нижнего края полочки до второго пояса проводится прямая, которая делится пополам, и на каждой половине ее строится, как на основании, по равнобедренному треугольнику; в вершине, противоположной основанию, устанавливается неподвижная ножка циркуля и проводятся кривые, которые и образуют каблучок. Фриз равен трем четвертям архитрава и строится посредством отрезка окружности, меньшего, чем полукруг, и его выпуклость доходит до линии отвеса карнизика архитрава. Пять частей, которые даются карнизу, распределяются следующим образом: одна идет на выкружку со своей листелью, равной пятой части выкружки; выступ выкружки равен двум третям ее высоты. Чтобы вычертить выкружку, строится равнобедренный треугольник и вершина С берется за центр; таким образом, выкружка оказывается основанием треугольника. Вторая из пяти частей идет на четвертной вал. Он выступает на две трети своей высоты и вычерчивается посредством равнобедренного треугольника и кривой из центра Н. Остальные три части делятся в свою очередь на семнадцать частей: восемь приходятся на венец или выносную плиту с листелями, из которых верхняя равна одной из этих восьми частей а нижняя, образующая углубление в выносной плите, равна одной шестой четвертного вала. Остальные девять частей остаются на гусек с его полочкой, равной третьей части гуська. Для того, чтобы он получился правильным и изящным, необходимо провести прямую AB и разделить ее пополам в точке С; одна из этих половинок делится на семь частей, и затем из них берется шесть частей до точки D и образуются два треугольника АЕС и СВР, после чего в точках Ей F устанавливается неподвижная ножка циркуля и проводятся два отрезка окружности АС и СВ, образующие гусек.
