Андреа Палладио - Четыре книги об архитектуре

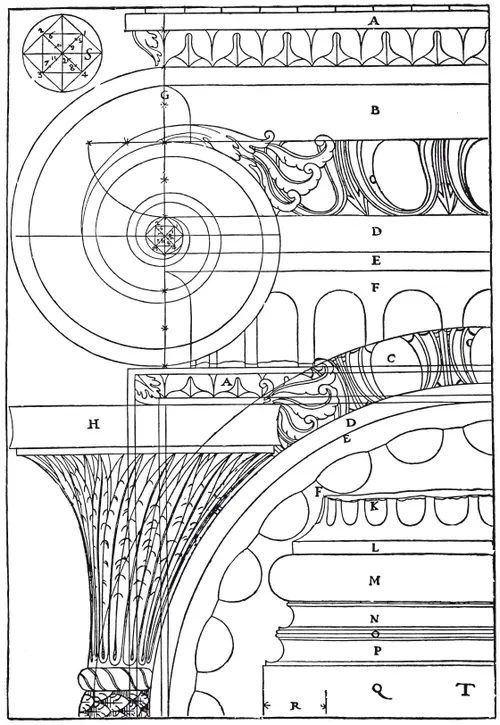

A – абака.

B – желобок, или выемка в волюте.

C – четвертной вал.

D – валик (астрагал) под четвертным валом.

E – чимбия.

F – толща колонны.

G – прямая, называемая катетом.

В плане капители соответствующие части обозначены теми же буквами:

S – глазок волюты увеличенных размеров.

Членение базы по Витрувию:

К – толща колонны.

L – чимбия.

М – вал.

N – верхняя выкружка.

О – валики.

Р – нижняя выкружка.

Q – плинт.

R – выступ.

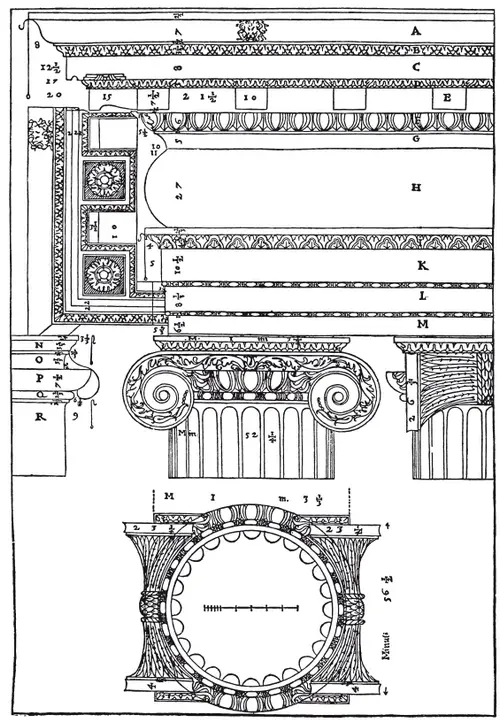

Архитрав, фриз и карниз составляют (как я сказал выше) пятую часть высоты колонны; эта часть делится в свою очередь на двенадцать частей: из них на архитрав приходится четыре, на фриз три и на карниз пять. Архитрав делится на пять частей, одна из которых образует его карнизик; остаток же делится на двенадцать частей: три идут на первый пояс с его астрагалом, четыре – на второй с астрагалом и пять – на третий. Карниз делится на семь и три четверти частей. Две идут на выкружку и четвертной вал, две на модильон и три и три четверти – на венец с гуськом; выступ их равен их толщине. Я изобразил капитель с лицевой стороны, сбоку и в плане, а также архитрав, фриз и карниз с подобающими им украшениями.

A – гусек.

B – каблучок.

C – выносная плита.

D – карнизик модильонов.

E – модильоны.

F – четвертной вал.

G – выкружка.

H – фриз.

I – карнизик архитрава.

К – верхний пояс.

L – средний пояс.

М – нижний пояс.

Членения капители:

N – абака.

О – желобок волюты.

Р – четвертной вал.

Q – валик колонны, или астрагал.

R – толща колонны.

Рисунок, на котором изображены розетки, представляет нижнюю поверхность карниза между модильонами.

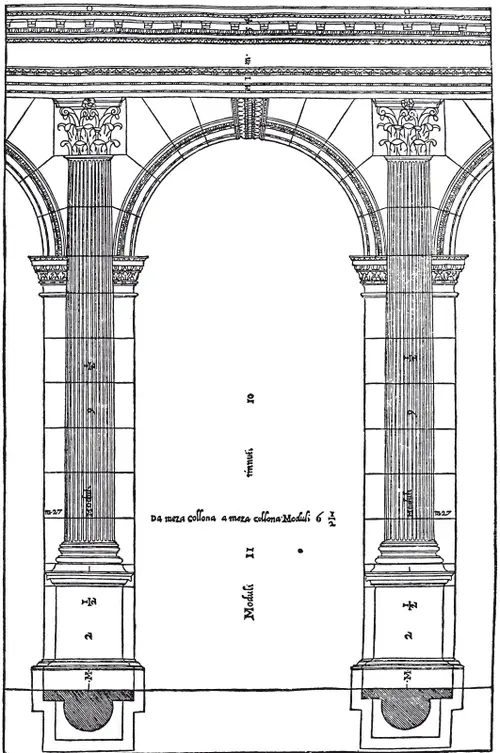

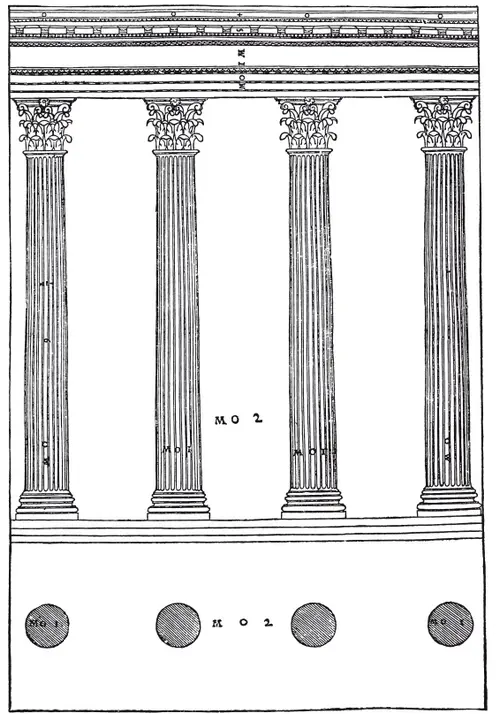

В КОРИНФЕ, именитейшем городе Пелопоннеса, был впервые изобретен ордер, именуемый коринфским, более украшенный и стройный, нежели описанные ранее. Колонны его подобны ионическим, и длина их, считая базы и капители, составляет девять с половиной модулей. Если они каннелированы, то число каннелюр должно быть двадцать четыре, глубиной в половину своей ширины. Дорожки, или промежутки между каннелюрами, втрое у́же каннелюр. Архитрав, фриз и карниз составляют пятую часть высоты колонн. На рисунке простой колоннады междустолпия равны двум диаметрам, как в портике Санта Мариа Ротонда в Риме; колоннада такого рода у Витрувия называется систилем. На рисунке аркад столбы составляют две пятых просвета арки; высота арки над землей в два с половиной раза больше ширины просвета, считая и толщину арки.

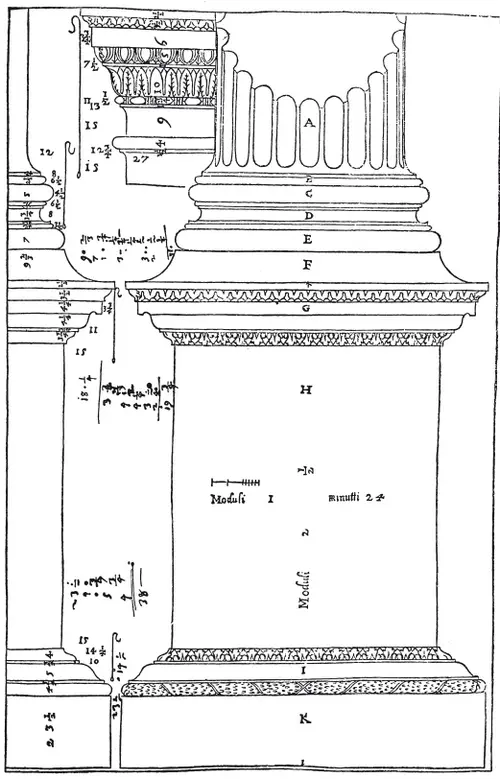

Под коринфскими колоннами находится пьедестал, равный по вышине четверти высоты колонны; он делится на восемь частей, из которых одна приходится на карниз, две на базу и пять остается на стул. База делится на три части, из которых две образуют цоколь и одна – карниз. Колонны имеют аттическую базу, но последняя тем отличается от базы, применяемой в дорическом ордере, что она выступает на одну пятую часть диаметра колонны. В ней возможны еще некоторые изменения, как это видно из рисунка, на котором изображен также импост арок, равный по высоте половине ширины пилястра, поддерживающего арку.

A – толща колонны.

B – чимбия и валик колонны.

C – верхний вал.

D – выкружка с астрагалами.

E – нижний вал.

F – плинт базы, соединенный с карнизом пьедестала.

G – карниз → пьедестала.

H – стул → пьедестала.

I – карниз базы → пьедестала.

K – плинт базы → пьедестала.

Импост арок изображен рядом с колонной.

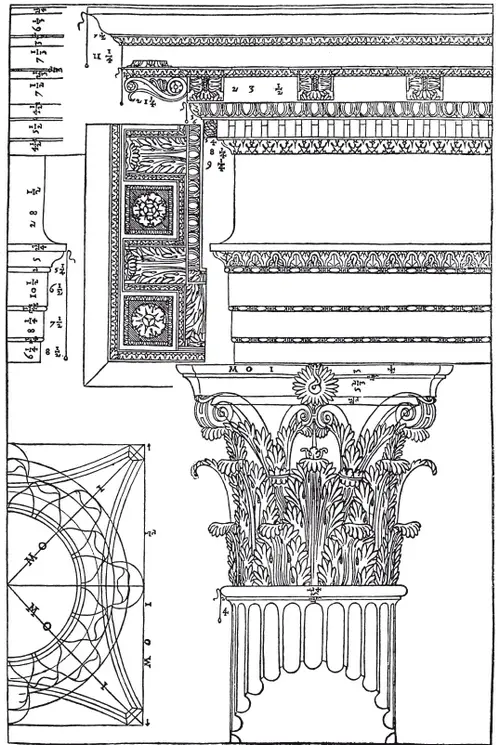

Коринфская капитель в вышину равна толщине колонны у основания и сверх того должна быть увеличена на одну шестую, приходящуюся на абаку. Остальное делится на три равные части. Первая идет на первый ряд листьев, вторая – на второй, третья же в свою очередь делится на две части: в части, смежной с абакой, делают завитки, поддерживаемые листьями, из которых они как бы вырастают. Поэтому ствол, из которого они выходят, делается более толстым, и завитки по мере закручивания все утоняются, примером чего служат растения, более толстые у начала, чем у конца. Самый колокол, или стержень капители под листьями, должен быть на отвесе дна каннелюр колонны. Для построения абаки с правильным выступом строится квадрат, сторона которого равна полутора модулям; затем проводятся диагонали; в точке их пересечения, то есть посредине, устанавливается неподвижная ножка циркуля и по направлению к каждому углу квадрата откладывается по одному модулю; через засечки проводятся линии, пересекающие диагонали под прямым углом и касающиеся сторон квадрата; они будут определять конец выступа, а длина их – ширину конца абаки. Кривизна, или линия выреза, определяется посредством нити, которую протягивают между концами, и посредством точки, из которой строится треугольник, основанием коего и будет линия выреза. Затем от концов абаки проводится линия, касательная к краю астрагала, или валика колонны; при этом концы листьев располагаются так, чтобы они ее касались или несколько выступали наружу, чем и определяется их выступ. Розетка должна равняться в поперечнике четверти диаметра колонны у основания. Архитрав, фриз и карниз, составляющие (как я уже сказал) пятую часть высоты колонны, делятся в целом на двенадцать частей, как в ионическом ордере; различие же заключается в том, что карниз делится на восемь с половиной частей: одна идет на каблучок, другая – на зубцы, третья – на четвертной вал, четвертая и пятая – на модильон, остальные три с половиной – на венец с гуськом. Выступ карниза равен его высоте. Кессоны для розеток, находящиеся между модильонами, должны быть квадратной формы, а толщина модильонов должна равняться половине промежутков, в которых находятся розетки. Детали этого ордера не показаны буквами, так как они подобны предыдущим, на основании которых их легко определить.

СЛОЖНЫЙ ордер, называемый также латинским, ибо он был изобретен древними римлянами, получил свое название потому, что он представляет соединение двух любых описанных выше ордеров, но наиболее правильное и прекрасное сочетание получается из соединения ионического ордера с коринфским. Сложный ордер более строен, нежели коринфский, и может быть подобен последнему во всех частях, кроме капители. Длина колонн должна равняться десяти модулям. На рисунках простых колоннад междустолпия равны полутора диаметрам; этот род колоннад называется у Витрувия пикностиль. В аркадах столбы занимают половину просвета арки, а высота арки до ее вершины в два с половиной раза больше ширины просвета.
