Андреа Палладио - Четыре книги об архитектуре

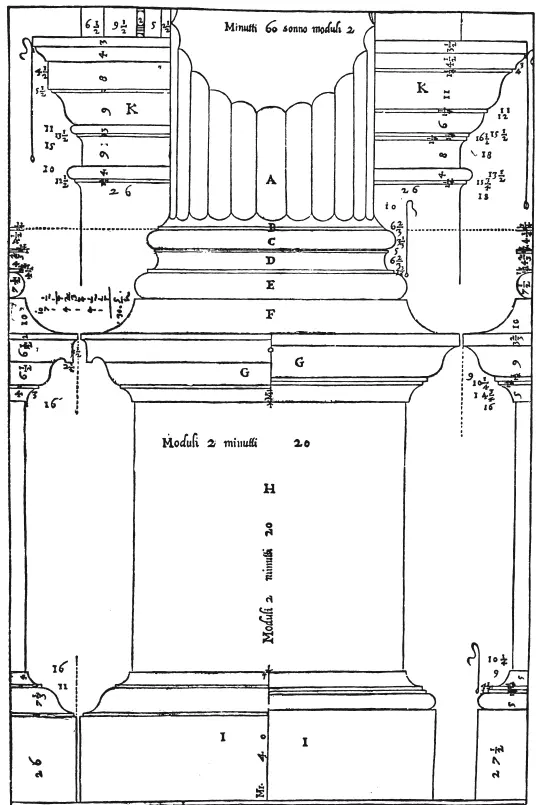

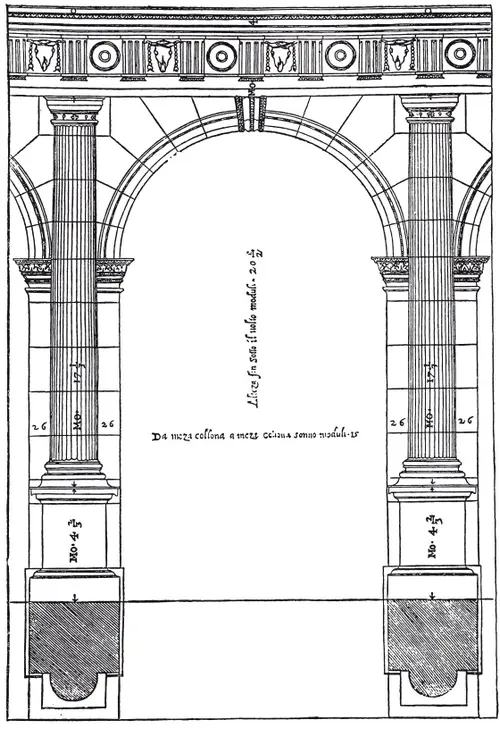

A – толща колонны.

B – чимбия.

C – верхний вал.

D – выкружка с листелями.

E – нижний вал.

F – плинт, или цоколь.

G – карниз

H – стул

I – база

К – импост арок.

Капитель имеет в вышину половину диаметра колонны и делится на три части. Верхнюю часть оставляют абаке и карнизику. Карнизик занимает две пятых верхней части и в свою очередь делится на три части, из которых одна приходится на полочку, а две – на каблучок. Вторая из трех главных частей капители делится также на три равные части: одна приходится на колечки, или ступеньки, числом три, между собою равные; другие две части образуют четвертной вал, выступающий на две трети своей высоты. Наконец, третья часть образует шейку. Весь выступ капители равен одной пятой диаметра колонны. Астрагал, или валик, равный по высоте всем трем ступенькам, выступает вровень со стержнем колонны у ее основания. Чимбия равна половине валика; выступ ее находится на одном отвесе с центром кривизны валика.

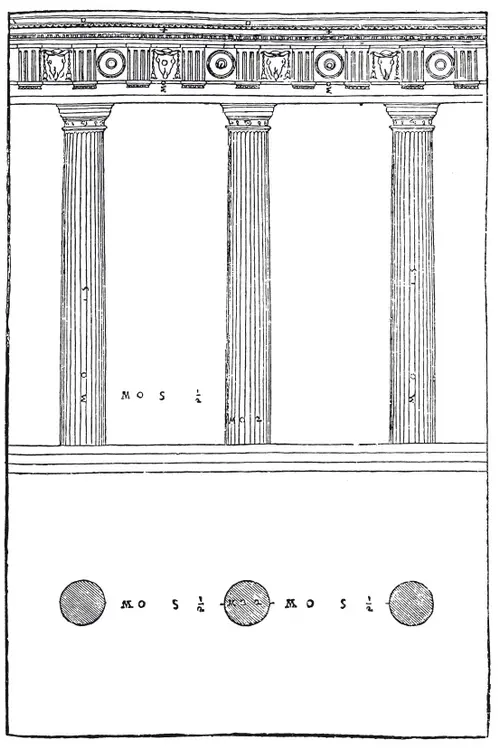

За капителью следует архитрав, высота которого должна равняться половине толщины колонны, то есть одному модулю. Архитрав делится на семь частей: одна из них образует тэнию, или повязку; выступ ее равен высоте. Затем вновь всю вышину архитрава делят на шесть частей; одна из них идет на капли, числом шесть, и на листель под тэнией, занимающую одну треть этих капель. Весь архитрав от тэнии до нижнего края делится на семь частей: три из них идут на первый пояс, четыре – на второй. Фриз имеет в вышину полтора модуля. Триглиф по ширине равен модулю. Капитель его равна одной шестой модуля. Триглиф по ширине делится на шесть частей: две приходятся на два средних желобка, одна – на два боковых полужелобка, три остальные приходятся на промежутки между желобками. Метопы, то есть промежутки между триглифами, имеют в вышину столько же, сколько в ширину. Карниз имеет в вышину один модуль и одну шестую и делится на пять с половиной частей: две из них образуют выкружку и четвертной вал (выкружка меньше четвертного вала на ширину своей листели); остальные три с половиной приходятся на венец, или карниз, в общежитии называемый выносной плитой, на гусек и каблучок. Выступ карниза должен равняться четырем шестым модуля; на нижней своей поверхности, выступающей по всей длине, он имеет над триглифами по шесть капель в три ряда, окруженных листелями, а над метопами – розетки. Капли делаются круглыми и соответствуют каплям под тэнией, имеющим вид колокольчиков. Гусек выше выносной плиты на одну восьмую; он делится на восемь частей, из которых две приходятся на крайнюю полочку, шесть же остаются на гусек, выступающий наружу на семь с половиной частей. Таким образом, архитрав, фриз и карниз в общем составляют четверть высоты колонны. Вот, согласно Витрувию, обмеры карниза, из которых я исходил, изменив их в отдельных частях и несколько их увеличив:

A – гусек.

B – каблучок.

C – выносная плита.

D – четвертной вал.

E – выкружка.

F – капитель триглифа.

G – триглиф.

H – метопа.

I – тэния.

К – капли.

L – верхний пояс.

М – нижний пояс.

V – сторона выносной плиты, обращенная вниз.

Части капители:

Ν – карнизик.

О – абака.

Р – четвертной вал.

Q – ступеньки.

R – шейка.

S – астрагал.

Т – чимбия.

V – толща колонны.

X – план капители и модуль, разделенный на тридцать минут.

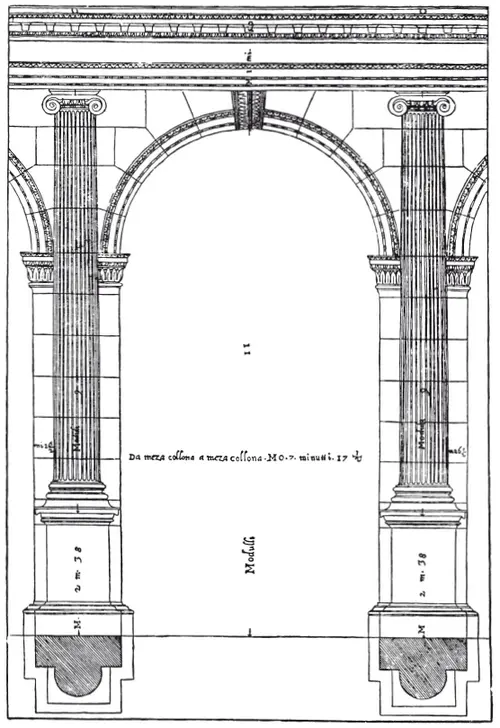

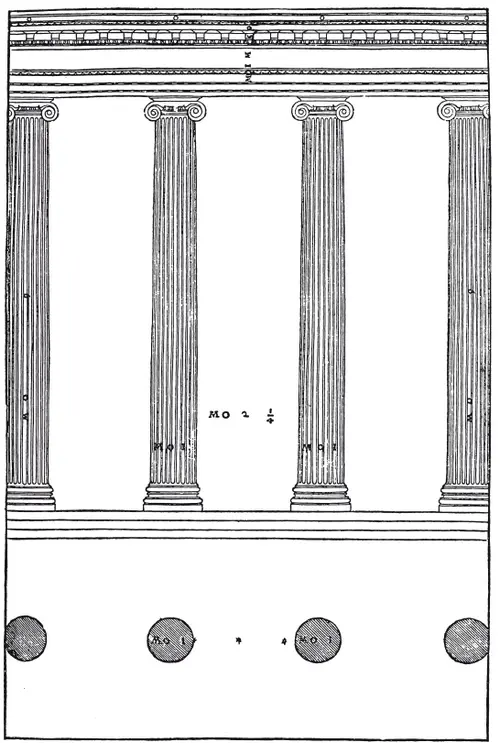

ИОНИЧЕСКИЙ ордер происходит из Ионии, азиатской провинции. В этом ордере, как пишут, был построен в Эфесе храм Дианы. Колонны с капителью и базой имеют девять голов в длину, то есть девять модулей, ибо под головой разумеется нижний диаметр колонны. Архитрав, фриз и карниз составляют по высоте пятую часть длины колонны. На рисунке простых колоннад междустолпия имеют два с четвертью диаметра, что является наиболее прекрасным и удобным видом междустолпий и называется у Витрувия евстиль. На рисунке аркад столбы занимают треть промежутка, а высота арок равна двойной ширине просвета.

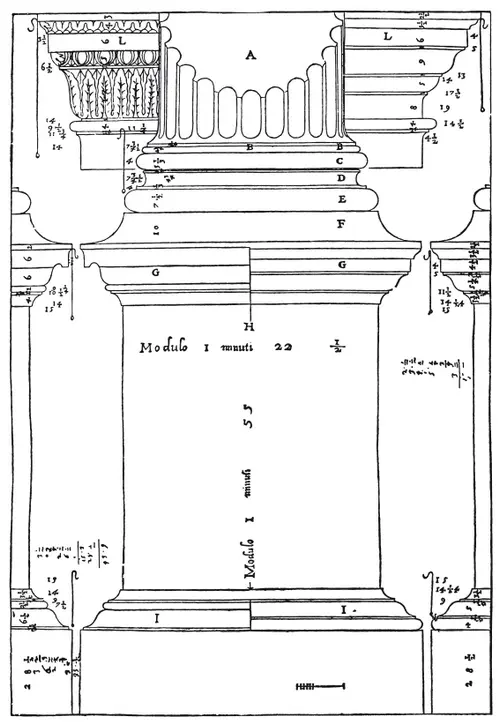

В случае, если ионическая колонна снабжена пьедесталом, как на рисунке аркады, высота его должна равняться половине ширины просвета арки; высота эта делится на семь с половиной частей: две образуют базу, одна карниз, а четыре с половиной остаются на самый стул, то есть на среднюю часть. База ионического ордера равна по высоте половине модуля и делится на три части: одна служит цоколем, который выступает на три восьмых модуля; две другие делятся на семь частей; из трех получается вал, остальные четыре вновь делятся пополам: одна часть идет на верхнюю выкружку, другая на нижнюю, имеющую больший выступ, нежели первая. Астрагалы должны равняться одной восьмой выкружки. Чимбия колонны равна одной трети вала базы. Но подобно тому, что сказано мною о дорическом ордере, чимбия делается более тонкой, если база составляет одно целое с нижней частью колонны. Выступ ее равен половине помянутого выше выступа. Таковы обмеры ионической базы, согласно Витрувию. Но так как во многих древних постройках ионического ордера встречаются аттические базы, которые мне нравятся больше ионических, я начертил над пьедесталом аттическую базу с валиком под чимбией, не преминув, однако, дать на следующем рисунке изображение базы, о которой пишет Витрувий. Рисунки L изображают профили различных импостов для арок; все их размеры показаны цифрами, означающими число минут модуля, как сделано и во всех других рисунках. Высота импостов в полтора раза больше толщины столбов, поддерживающих арку.

A – толща колонны.

B – валик с чимбией, составляющие часть колонны.

C – верхний вал.

D – выкружка.

E – нижний вал.

F – плинт над карнизом.

G – два вида карниза

H – стул

I – два вида базы

К – плинт базы

L – импосты арок.

Для построения капители основание колонны делится на восемнадцать частей; девятнадцать таких частей составляют длину и ширину абаки; половина этого составляет высоту капители с волютами; следовательно, высота ее будет девять с половиной частей. Полторы части уделяются абаке с ее карнизиком; остальные восемь остаются на волюту, которая строится следующим образом: от края карнизика по направлению внутрь откладывается одна девятнадцатая; из этой точки опускается отвесная линия, делящая волюту посредине и называемая катетом; точка на этой линии, разделяющая линию в отношении четырех с половиной к трем с половиной, считая сверху вниз, будет служить центром глазка волюты, диаметр которой равен одной из восьми частей. Через этот центр проводят прямую, пересекающую катет под прямым углом и разделяющую волюту на четыре части. После этого в глазке строят квадрат, сторона которого равна полудиаметру глазка; проведя диагонали, на них отмечают точки, которые при начертании волюты служат центрами для неподвижной ножки циркуля. Таких центров, считая и центр глазка, будет тринадцать. Порядок, в котором следует их менять, показан цифрами на чертеже. Астрагал колонны находится на уровне глазка волюты. Толщина волют посредине равна выступу четвертного вала, который отстоит от абаки на расстоянии, равном диаметру глазка волюты. Желобок волюты следует поверхности колонны. Астрагал колонны проходит кругом под волютой и все время остается видимым, как показано на плане, и совершенно естественно, что предмет гибкий, каким должна казаться волюта, уступает место твердому телу, каким кажется астрагал. Промежуток между волютой и астрагалом все время одинаков. На углах колоннад и портиков ионического ордера обыкновенно делаются такие капители, которые имеют волюты не только с фасада, но и с той стороны, которая оказалась бы боковой, если бы капитель была поставлена обычным способом. Таким образом, у них лицевая часть имеется с двух сторон, и они называются угловыми; способ же их построения я покажу в моей книге о храмах.
