Андреа Палладио - Четыре книги об архитектуре

НЕОБХОДИМО соблюдать, чтобы стены утонялись по мере того, как они поднимаются и возвышаются над землей, а именно: в первом ярусе они должны быть вдвое тоньше, чем в фундаменте, во втором на полкирпича тоньше, чем в первом, и так далее, но с постепенностью, для того, чтобы они не получались вверху слишком тонкими. Середина верхнего края стены должна падать по отвесу на середину нижнего так, чтобы вся стена имела пирамидальную форму. Но если даже и понадобится строить поверхность или лицевую сторону стены так, чтобы она находилась на одном отвесе с поверхностью нижней стены, то это допустимо только изнутри, так как балки полов, своды и другие подпоры здания не позволят стене сдвинуться или упасть. Выступ, который получится с внешней стороны, можно покрыть полкой или поясом с карнизом, идущим вокруг всего здания, что послужит украшением постройки и как бы связью всех ее частей. Углы, поскольку они одновременно причастны двум сторонам здания, соединяя и держа их по отвесу, должны быть непоколебимы и охвачены длинными и твердыми брусьями, как пальцами рук причем окна и разные отверстия должны быть как можно дальше от углов или по крайней мере на расстоянии, равном ширине отверстия. Теперь, после того как мы рассказали о простых стенах, будет уместным перейти к украшениям, среди которых наилучшими для здания являются колонны, если они расположены в надлежащих местах и обладают красивыми пропорциями по отношению ко всему зданию в целом.

СУЩЕСТВУЮТ всего пять ордеров, которые служили древним а именно: тосканский, дорический, ионический, коринфский и сложный. Они располагаются в зданиях в таком порядке, чтобы наиболее массивный был в самом низу, так как он более всех будет способен выносить тяжесть и послужит более надежным основанием постройке. Поэтому дорический ордер всегда должен быть под ионическим, ионический под коринфским, коринфский под сложным. Тосканский, как наиболее грубый, редко применяется в надземных частях, за исключением одноярусных построек, как например крытые переходы в усадьбах, или же в громадных сооружениях, вроде амфитеатров и тому подобных, состоящих из нескольких ярусов, где его можно поместить под ионическим ордером вместо дорического. при желании можно исключить один из ордеров и, например, поставить коринфский непосредственно на дорический, с тем, однако, чтобы более массивный непременно находился внизу по причинам, изложенным выше. Я приведу обмеры каждого ордера в отдельности, не столько согласуясь с наставлениями Витрувия, сколько руководствуясь собственными наблюдениями над древними постройками. Но прежде всего скажу о предметах, которые имеют отношение ко всем ордерам без исключения.

КОЛОННЫ всех ордеров надо делать так, чтобы в верхней части они были тоньше, чем в нижней, и посредине имели небольшое утолщение. При утонении надо помнить, что чем колонны выше, тем меньше они должны утоняться, так как высота благодаря расстоянию производит сама по себе видимость утонения. Посему, если колонна будет иметь вышину до пятнадцати футов, то ширину ее внизу должно разделить на шесть с половиной частей (6), из которых пять с половиной (5) составят верхнюю ширину; если в ней будет от пятнадцати до двадцати футов, то внизу, по ширине, надо отложить семь (6 ½) частей, вверху – шесть с половиной (5 ½). Подобным же образом, если колонна будет от двадцати до тридцати футов, то нижняя ширина должна иметь восемь (7) частей, а верхняя семь (6); и так по мере удлинения колонны будут угоняться на соответствующую долю, согласно тому, как учит Витрувий в главе III третьей книги. Но каким образом делается утолщение посредине, мы у него ничего не находим, кроме простого обещания, а потому каждый это объяснял по-своему. Обычно я делаю шаблон для этого утолщения следующим образом: делю ствол колонны на три равные части и, оставляя нижнюю треть отвесной, ставлю ребром вдоль ее края довольно тонкую линейку, имеющую в длину столько, сколько колонна, или несколько больше, и, пригибая ту часть линейки, которая выдается над нижней третью, довожу ее конец до самого узкого места колонны под самой шейкой и обвожу линией получившуюся дугу; таким образом у меня получается колонна с легким утолщением посредине и с чрезвычайно изящным утонением. Хотя мне не удалось придумать иного способа, который был бы быстрее, удобнее и лучше этого, я тем не менее еще более утвердился в своем изобретении после того, как оно понравилось мессеру Пьетро Каттанео настолько, что, услыхав о нем от меня, он ввел его в свое сочинение об архитектуре, немало прославившем наше ремесло.

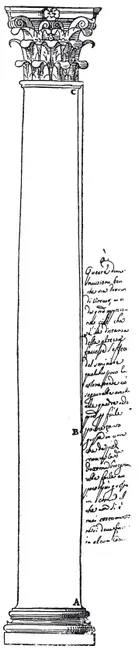

А, В – третья часть колонны, которая остается отвесной.

В, С – две трети, которые утончаются.

Междустолпия, то есть промежутки между колоннами, могут быть в полтора диаметра (считая диаметр самой нижней части колонны), в два диаметра, в два с четвертью, в три и более. Однако древние не допускали междустолпий более, чем в три диаметра, за исключением тосканского ордера, в котором архитрав делался из дерева, вследствие чего междустолпия были весьма широкими. Однако они никогда не делались менее полутора диаметров, особенно в тех случаях, когда колонны были очень велики. Но древние особенно одобряли промежутки в два диаметра с четвертью и называли это прекрасной и изящной манерой. Необходимо заявить, что междустолпия, или промежутки, и толщина колонны должны иметь взаимную пропорциональность и соответствие; ибо если при широких промежутках колонны будут тонкие, впечатление весьма ослабится, так как воздух в широких просветах будет сильно скрадывать толщину колонны; наоборот, толстые колонны при узких промежутках благодаря тесноте и близости производят впечатление разбухших и неизящных. Если промежутки превышают три диаметра, толщина колонн должна равняться седьмой части их высоты, как я отмечаю это ниже по поводу тосканского ордера. Если промежутки будут в три диаметра, то высота колонн будет иметь семь с половиной или восемь диаметров, как в дорическом ордере; при промежутках в два с четвертью W на колонны равна девяти, как в ионическом ордере; промежутку в два диаметра соответствует колонна в девять с половиной диаметров, как в коринфском ордере, и наконец промежуткам в полтора диаметра соответствуют колонны длиною в десять диаметров, как в сложном ордере. Во всех ордерах я сохранил эти условия, дабы представить как бы образцы всех тех видов междустолпий, которые нам преподал Витрувий в упомянутой выше главе. По главному фасаду здания должно быть четное число колонн для того, чтобы на середину приходился промежуток, который делается несколько шире других, дабы виднее были двери и вход посредине; это относится к простым колоннадам Что же касается портиков на столбах, то последние располагаются так, чтобы ширина столбов была не менее трети промежутка между ними, за исключением боковых столбов, ширина которых должна быть равна двум третям промежутка, дабы углы постройки были крепкими, точными; когда же таким портикам придется поддерживать очень большой груз как в очень больших зданиях, тогда столбы будут иметь толщину, равную половине пролета, как мы это видим в театре в Виченце и в амфитеатре в Капуе, или в две трети пролета, как в театре Марцелла в Риме и в театре в Губбио, принадлежащем ныне синьору Лодовико деи Габриелли, дворянину этого города. Иногда древние делали столбы такой же ширины как и промежутки, как в Веронском театре в той его части, которая не находится на горе. Но в частных постройках ширина их должна быть не менее одной трети просвета и не более двух третей, причем в разрезе должен быть квадрат; но для уменьшения расходов, а также для того, чтобы свободно было прохаживаться, они делаются сбоку тоньше, чем с лицевой стороны. Для украшения фасада к этим столбам по середине их лицевой стороны прислоняются полуколонны, или пилястры, поддерживающие карниз, идущий над арками лоджии: ширина их должна соответствовать их высоте так, как того требует каждый ордер и как это будет видно из следующих глав и рисунков. Для их разумения заявляю (дабы впредь не повторяться), что в делениях и измерениях ордеров я не хотел держаться какой-нибудь определенной и установленной меры, принятой в том или ином городе, как локоть, фут или пядь, ибо в различных городах и провинциях меры различны, но, следуя Витрувию, который измерял дорический ордер мерою, взятой из толщины колонны, что применимо и ко всем ордерам, и назвал ее модулем, так же и я буду пользоваться подобной мерой для всех ордеров, и модулем будет служить диаметр колонны внизу, разделенный на шестьдесят минут, за исключением дорического ордера, в котором модулем будет служить полудиаметр, разделенный на тридцать минут, что удобнее для членений этого ордера. Таким образом, каждый сможет пользоваться соотношениями и профилями различных ордеров, увеличивая или уменьшая модуль согласно роду постройки.
