Андреа Палладио - Четыре книги об архитектуре

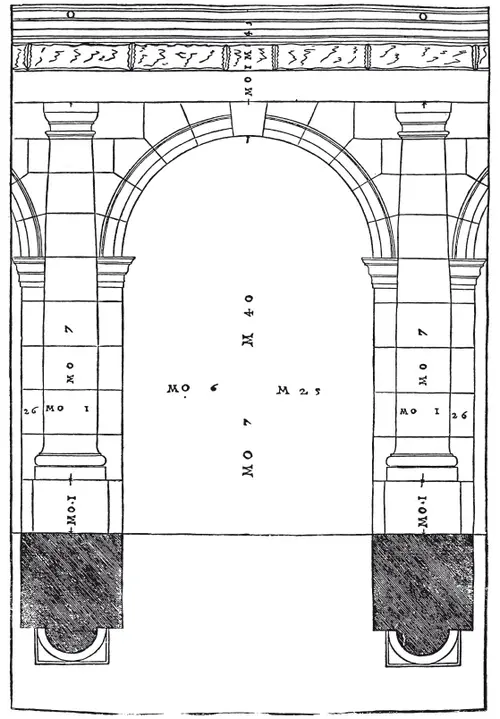

ТОСКАНСКИЙ ордер (согласно тому, что говорит Витрувий и что мы видим в действительности) наиболее простой и незатейливый из всех архитектурных ордеров, ибо он сохранил в себе нечто от первобытной древности и лишен всего того убранства, которое придает другим ордерам привлекательность и красоту. Он происходит из Тосканы, благороднейшей части Италии, по имени которой и назван. Длина колонны вместе с базой и капителью должна ровняться сему модулями и суживаться кверху на четверть толщины. При простых колоннадах этого ордера междустолпия могут быть очень велики, так как архитравы делаются из дерева, благодаря чему ордер этот очень удобен в загородных виллах для проезда повозок и разных сельскохозяйственных орудий; кроме того, на это не требуется больших затрат. Но если при постройке дверей или лоджий применяются арки, то необходимо соблюдать меры, показанные на чертеже, из которого видно расположение и соединение камней, которые, по моему мнению, надлежит соблюдать при постройках из камня; это мною показано также и в рисунках других ордеров. Такое размещение и соединение камней я заимствовал из многочисленных античных арок, как видно будет в моей книге об арках; и в этом я соблюл величайшую точность.

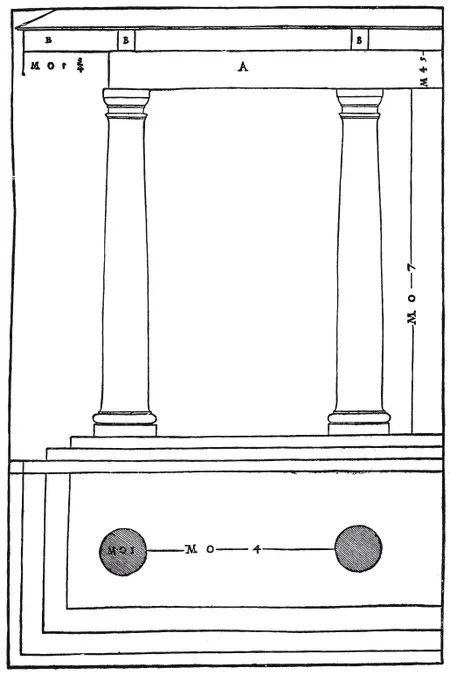

А – деревянный архитрав.

B – балки, образующие выносную плиту.

Пьедесталы, находящиеся под колоннами этого ордера, должны иметь в вышину один модуль и быть простыми. Высота базы равна половине толщины колонны. Эта высота делится на две равные части: одна приходится на плинт, который вычерчивается циркулем; другая делится на четыре части, из которых одна приходится на листель, которую называют также чембией и которая может быть несколько уменьшенной; она составляет часть базы только в этом ордере, тогда как во всех других она принадлежит к стержню колонны; другие же три составляют вал. Выступ этой базы имеет одну шестую часть диаметра колонны. Капитель также имеет в высоту половину диаметра внизу колонны и делится на три равные части: одна служит абакой, в общежитии по форме своей называемой плитой, другая составляет четвертной вал, третья же делится на семь частей, одна из коих образует листель под четвертным валом, а остальные шесть приходятся на шейку. Астрагал в вышину вдвое больше листели под четвертным валом, и центр его находится на линии, идущей по отвесу с края этой листели; на той же линии находится край чимбии, по высоте равной листели. Выступ этой капители находится на линии стержня колонны внизу. Ее архитрав делается из дерева и имеет в высоту столько же, сколько в толщину, причем он не должен быть толще стержня колонны вверху. Балки, образующие выносную плиту, имеют выступ, или вынос, равный четверти длины колонны. Вот соотношения тосканского ордера, согласно наставлениям Витрувия:

A— абака.

B – четвертной вал.

C – шейка.

D – астрагал.

E – толща колонны вверху.

F – толща колонны внизу.

G – чимбия.

H – вал.

I – плинт.

К – пьедестал.

Профили, изображенные рядом с разрезом базы и капители, принадлежат импостам арок.

В случаях, если архитравы делаются из камня, остается в силе то, что сказано выше о междустолпиях. Еще существуют некоторые древние постройки, которые можно отнести к этому ордеру, так как в некоторых частях они соответствуют этим соотношениям; таковы амфитеатр в Вероне, амфитеатр и театр в Поле и многие другие, из которых я заимствовал как профили баз, капителей, архитрава, фриза и карнизов, изображенных на последней таблице этой главы, так и профили импостов для сводов. Рисунки всех этих построек будут помещены в моих книгах об античности.

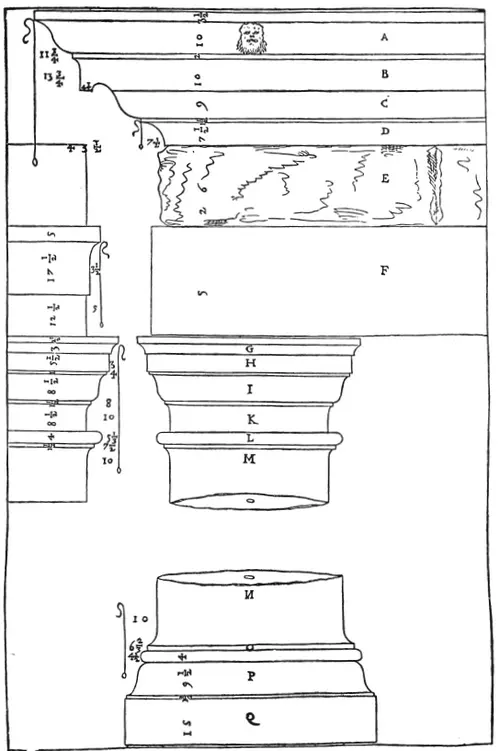

A – гусек.

B – венец.

C – выносная плита и гусек.

D – выкружка.

E – фриз.

F – архитрав.

G – карнизик.

F – абака (капитель).

I – гусек (капитель).

К – шейка (капитель).

L – астрагал.

М – толща колонны под капителью.

N – толща колонны внизу.

О – чимбия колонны.

Р – вал и гусек (база)

Q – плинт (база)·

На уровне архитрава, обозначенного буквой F, изображен профиль архитрава более изысканного.

Дорический ордер получил свое начало и имя от дорян, греческого племени, обитавшего в Азии. Длина колонн, если они простые, не прислоненные к столбам, должна равняться семи с половиной или восьми диаметрам. Междустолпия должны быть несколько менее трех диаметров. Колоннада такого рода названа Витрувием диастиль. В случае же, если колонны прислонены к столбам, длина их, считая базу и капитель, должна равняться семнадцати с третью модулями; здесь необходимо заметить, что (согласно сказанному мною выше, в главе XIII), в этом ордере модуль равен лишь половине диаметра колонны и делится на тридцать минут, тогда как в других ордерах модуль равен целому диаметру и делится на шестьдесят минут.

У древних не встречается пьедестала в этом ордере, как это бывает ныне; если же применять пьедестал, необходимо соблюдать, чтобы стул его имел равные стороны. Из его размеров получаются и меры для украшающих частей, посредством деления его на четыре равные части; база со своим цоколем займет две части, а карниз, на котором покоится плинт колонной базы, – одну. Такого рода пьедесталы встречаются также в коринфском ордере, как например в Вероне на арке, называемой Львиной. Я привел в таблицах несколько видов профилей, могущих быть примененными к пьедесталам этого ордера, одинаково прекрасных и заимствованных мною у древних посредством обмеров, в высшей степени тщательных. Этот ордер не имеет своей базы, почему во многих сооружениях встречаются колонны без баз, как в Риме в театре Марцелла, в Храме Милосердия близ названного театра, театре в Виченце и в разных других местах. Но иногда в этом ордере применяется аттическая база, отчего он много выигрывает в красоте. Меры же ее таковы: высота равна половине диаметра колонны и делится на три равные части: одна приходится на плинт, или цоколь; две другие делятся на четыре части, одна из которых образует верхний вал, а остальные разделяются на две, из которых образуются нижний вал и выкружка с ее листелями. Последняя часть образуется посредством деления на шесть долей, из которых одна идет на верхнюю листель и другая на нижнюю, а четыре остаются на выкружку. Выступ базы равен одной шестой диаметра колонны, чимбия равна половине верхнего вала, если она отделяется от базы. Выступ ее равен одной трети всего выступа базы. Но если база и нижняя часть колонны – из одного куска, то чимбия делается тонкой, как показано на третьей таблице этого ордера, где изображены также два вида импостов для арок.
