Андреа Палладио - Четыре книги об архитектуре

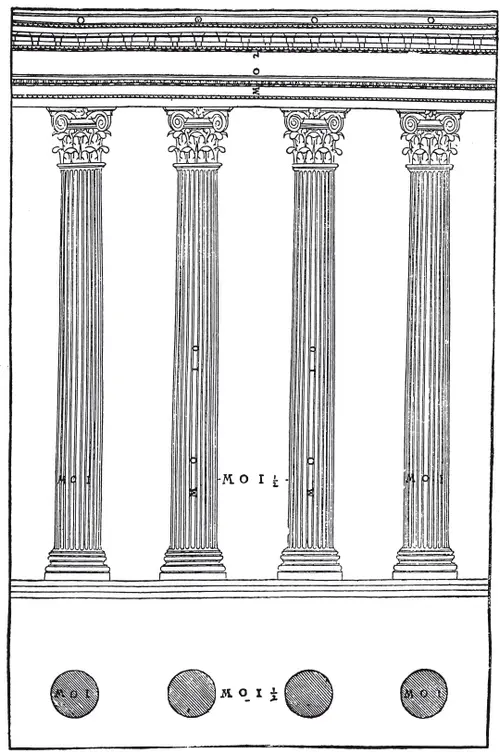

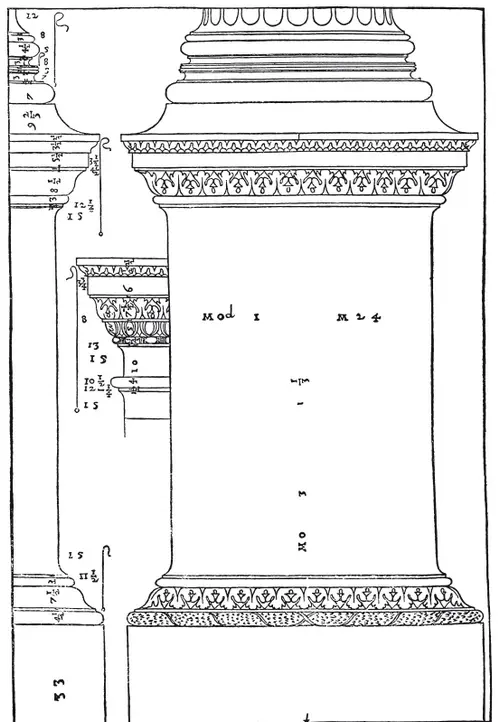

Так как этот ордер (как я уже говорил) должен быть более строен, нежели коринфский, пьедестал его делается в одну треть высоты колонны и делится на восемь с половиной частей: из одной части образуется карниз, из двух база, пять с половиной остаются на стул. База пьедестала делится на три части, из которых две идут на цоколь и одна – на ее валы с гуськом.

База колонны может быть аттической, как в коринфском ордере, и также может быть составлена из аттической и ионической, как показано на рисунке.

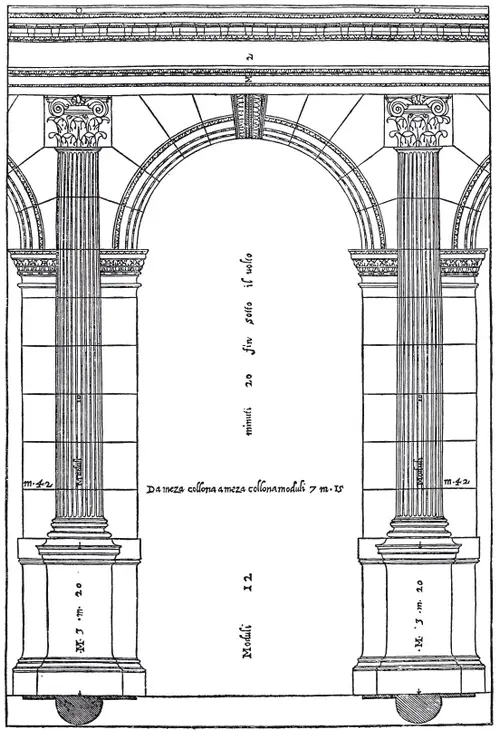

Профиль импоста арок изображен рядом с пьедесталом; высота импоста должна равняться толщине пилястра.

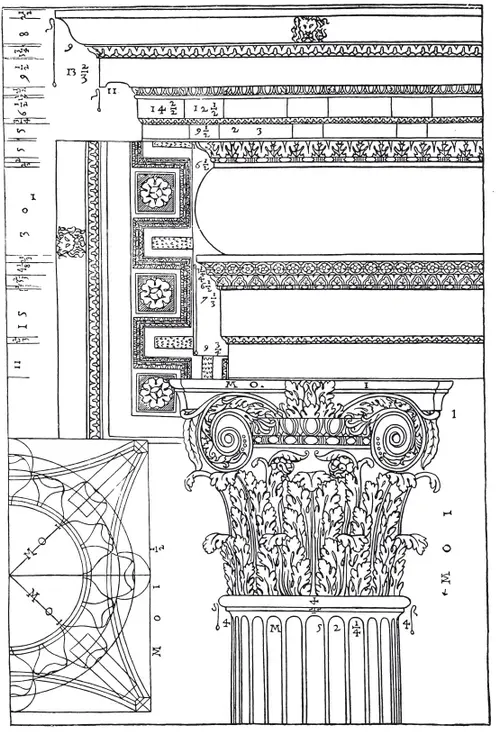

Сложная капитель имеет те же соотношения, что и коринфская, но отличается от последней своей волютой, четвертным валом и бисерной нитью, составляющими части, заимствованные из ионического ордера. Способ же ее построения следующий: вся капитель, начиная от абаки до самого низа, делится на три части, как коринфская; первая часть идет на первый ряд листьев, вторая – на второй, третья – на волюту, которая строится по тому же способу и по тем же точкам, что и ионическая. Она заходит на абаку настолько, чтобы казалось, что она вырастает из-за четвертного вала, подле розетки, находящейся посредине выгиба абаки. Толщина волюты с лицевой стороны равна срезу конца абаки или несколько больше. Высота четвертного вала равна трем пятым абаки; нижняя его часть начинается на уровне нижнего края глазка волюты, выступает на три четверти своей высоты и находится на одном отвесе с серединой выгиба абаки или несколько впереди. Бисерник занимает треть высоты четвертного вала, выступает несколько более чем на половину своей толщины и обходит вокруг капители под волютой, оставаясь все время открытым. Полочка, проходящая под бисерником и образующая край капительного колокола, равна половине бисерника. Поверхность колокола находится на отвесе дна каннелюр колонны. Такого рода капитель мне пришлось видеть в Риме, откуда я и заимствовал размеры, так как она мне показалась очень красивой и превосходно задуманной. Встречаются капители и иначе составленные, которые также можно назвать сложными, но они будут упомянуты и пояснены таблицами в моих книгах об античности. Архитрав, фриз и карниз занимают пятую часть высоты колонны; их членение прекрасно можно усвоить из того, что было сказано выше о других ордерах и показано цифрами на таблицах.

ДО СИX пор я изложил все то, что, по моему мнению, было необходимо сказать о простых стенах и их украшениях; в частности, я касался и пьедесталов, которые могут быть присвоены каждому ордеру. Но так как древние имели, по-видимому, обыкновение изменять высоту пьедестала не в зависимости от того или другого ордера, тогда как эта часть много выигрывает в красоте и нарядности, если она сделана в соответствии и соразмерно с другими частями, то архитектору, дабы иметь об этом полное понятие и уметь пользоваться этим при всех случаях, необходимо знать следующее. Иногда древние делали пьедесталы квадратными, то есть равных размеров в длину и ширину, как в Львиной арке в Вероне, такой пьедестал я установил для дорического ордера, так как в нем требуется прочность. В иных случаях высота пьедесталов определялась или по ширине просветов, как например в арке Тита у Санта Мариа Нуова в Риме и в арке Траяна в Анконе близ гавани, у которых пьедесталы по высоте равны ширине просвета арки, такого рода пьедесталы я отнес к ионическому ордеру. Иногда же меру заимствовали из высоты колонны, как видно на арке, воздвигнутой в честь Цезаря Августа в Сузах, городе, находящемся у подножия гор, отделяющих Италию от Франции; то же видно и на арке в Поле, в Далмации и на амфитеатре в Риме, построенном в ионическом и коринфском ордерах; в этих сооружениях пьедестал равен четверти высоты колонны, как я определил для коринфского ордера. В Вероне, в прекрасной арке Кастель Веккио, пьедестал равен трети высоты колонны, как мною установлено для сложного ордера. Все эти пьедесталы имеют превосходнейшую форму и находятся в прекрасных соотношениях с другими частями. Когда Витрувий в шестой книге, рассуждая о театрах, упоминает о подиуме, необходимо помнить, что подиум означает то же, что пьедестал, равный по высоте одной трети колонн ( 2/ 5), украшающих сцену. Пьедесталы, имеющие в вышину более трети колонны, встречаются в Риме на арке Константина, где они составляют одну двухсполовинную ( 2/ 5) колонны.

Но почти что во всех античных пьедесталах соблюдалось обыкновение делать базу вдвое толще карниза, как видно будет из моей книги об арках.

ПОСЛЕ того как я все рассказал об архитектурном убранстве, то есть о пяти ордерах, и показал, как их необходимо строить, изобразив в профилях все их части согласно с тем, что я видел у древних, мне кажется уместным предупредить здесь читателя о многих нарушениях, которые встречаются с тех пор, как они были введены варварами; это поможет занимающимся архитектурой избегать их в своих произведениях и обнаруживать в чужих. Будучи (подобно другим искусствам) подражательницей природы, архитектура не терпит, чтобы какая-нибудь ее часть была чужда природе и далека от того, что свойственно природе. Поэтому мы видим, что древние архитекторы, строившие из камня здания, до того строившиеся из дерева, делали колонны вверху менее толстыми, чем у основания, беря пример у деревьев, всегда более тонких в вершине, чем по стволу или у корней. Подобно этому, в подражание предметам, которые сплющиваются от положенной на них большой тяжести, они устроили под колоннами базы, кажущиеся благодаря своим валикам и выкружкам сплющенными от тяжести; точно так же они ввели в карнизы триглифы, модильоны и зубцы, представляющие торцы балок, которые служат для поддержки крыши. Все это, если внимательно подумать, окажется верным и для всякой другой части, в силу чего нельзя не порицать тех приемов постройки, в которых архитектор, отклоняясь от указаний природы и от простоты, присущей всякому ее творению, как бы создает другую природу и уходит от истинного, хорошего и прекрасного способа постройки. Поэтому непозволительно вместо колонн или пилястров, предназначенных поддерживать тяжесть, помещать свитки, именуемые картушами, – завитки, чрезвычайно неприятные для глаза понимающего, у непосвященного же вызывающие чувство скорее недоумения, нежели удовольствия, в общем пригодные только для увеличения расходов по постройке. По той же причине не следует сочетать эти картуши и с карнизами, ибо все части карниза рассчитаны на определенное впечатление, а именно – изобразить то, что было бы, если бы постройка была из дерева; кроме того, эти картуши являются излишними еще и потому, что для несения тяжести требуются предметы твердые и могущие выдержать груз, вроде балки или стропила, которые никак не могут произвести впечатление, похожее на то, какое вызывают картуши; поэтому совершенно непонятно, из каких соображений под твердые и тяжелые предметы помещают предметы, имеющие вид гибких и мягких. Но особенно достойна осуждения, по моему мнению, манера прерывать посредине фронтоны дверей, окон и лоджий: созданные первыми зодчими, которых научила сама необходимость, эти фронтоны своими скатами говорят о защите здания от дождя; поэтому я не могу себе представить ничего более противного здравому смыслу, нежели прерывание посредине той именно части, которая должна производить впечатление защиты от дождя снега и града обитателей дома и всех туда входящих. И хотя разнообразие и новизна всем должны быть приятны, тем не менее нельзя делать того, что противоречит правилам искусства и указаниям разума. Ведь мы видим разнообразие также и у древних, однако они никогда не уклонялись от некоторых общих и необходимых для искусства правил, как видно будет из моих книг об античности. Также немалым нарушением является манера делать карнизы и другие украшения сильно выступающими вперед; ибо, выступая за пределы того, что им подобает, они загромождают и обезображивают закрытое помещение, всегда угрожая падением и вызывая страх у тех, кто находится внизу. В той же мере следует избегать карнизов, несоразмерных с колоннами; ибо кто усумнится в том, что от больших карнизов на маленьких колоннах или от маленьких карнизов на больших колоннах вид здания приобретает уродливую внешность? Также необходимо (по мере возможности) избегать разбивать форму колонн, окружая их кольцами или гирляндами, как бы соединяющими и скрепляющими отдельные части, ибо чем колонна кажется более цельной и прочной, тем более она кажется отвечающей своему назначению, а именно – быть надежной и устойчивой для лежащей на ней тяжести. О многих подобных нарушениях я мог бы еще рассказать, как например о неправильной пропорции частей карниза, но все они могут быть легко обнаружены на основании того, что я показал выше. Теперь остается перейти к описанию отдельных и главных частей здания.
