Андреа Палладио - Четыре книги об архитектуре

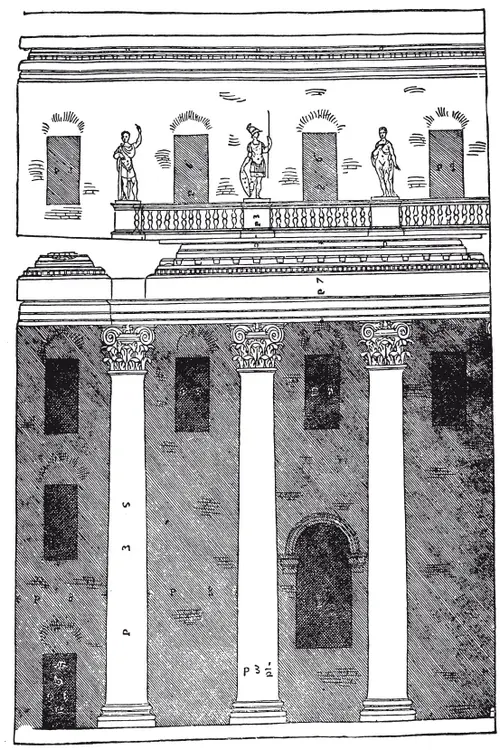

Первый из следующих рисунков изображает часть атриума в большом размере, второй – часть монастырского двора.

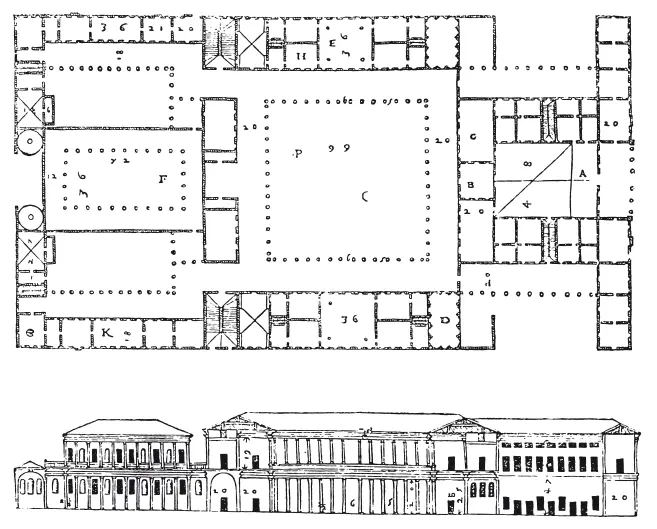

КРОМЕ вышеописанных родов атриума, есть еще другой, который был в большом применении у древних и назывался ими крытым. Однако, так как эта часть очень трудна для понимания вследствие неясности Витрувия и требует много внимания, я о ней скажу то, что думаю. а также скажу о расположении «oeci», или небольших зал, канцелярий, столовых, бань и других помещений; таким образом, на следующем рисунке будут изображены все части частного дома, расположенные согласно указаниям Витрувия. Длина атриума равна диагонали квадрата, построенного на ширине, а его высота до первой балки равна его ширине. Прилегающие комнаты на шесть футов ниже, и на стенах, которые отделяют их от атриума, находятся пилястры, поддерживающие перекрытие атриума; пространство, образующееся между ними, дает атриуму свет; комнаты имеют над собой открытые террасы. против входа находится таблинум, размер которого равен двум пятым ширины атриума; это помещение служило, как я говорил выше, для того, чтобы ставить в нем изображения и статуи предков. Впереди находится перистиль, окруженный портиками, ширина которых равна высоте колонн. Комнаты – той же ширины, и высота их до импоста сводов равна их ширине, а подъем свода равен трети ширины. Витрувий дает описание нескольких видов «oeci» (то есть зал или малых зал, в которых происходили пиры и празднества и где работали женщины), называвшихся также тетрастилями, так как в них было четыре колонны, а именно: коринфские залы, с полуколоннами кругом, и египетские, которые над нижним рядом имели глухую стену с полуколоннами, поставленными в отвес над нижними и на четвертую часть ниже их; в междустолпиях были окна, освещавшие среднее пространство. Высота лоджий, окружавших эти залы, не превышала нижний колонн; над ними находилась открытая терраса, окруженная балюстрадой. Для каждого из этих видов будут даны отдельные рисунки. Квадратные залы предназначались для пребывания в прохладе летом и имели вид на сад и прочую зелень. делались еще и другие залы, называемые «кизикийскими», которые служили для тех же целей. Канцелярии и библиотеки находились в подобающих им помещениях, обращенных на восток, так же как и триклинии, то есть помещения, предназначенные для еды. Имелись также бани для мужчин и для женщин, которые я наметил в последней части дома.

A – атриум.

B – таблинум.

C – перистиль.

D – коринфские залы.

E – четырехколонные залы.

F – базилика.

G – летние помещения.

H – комнаты.

К – библиотеки.

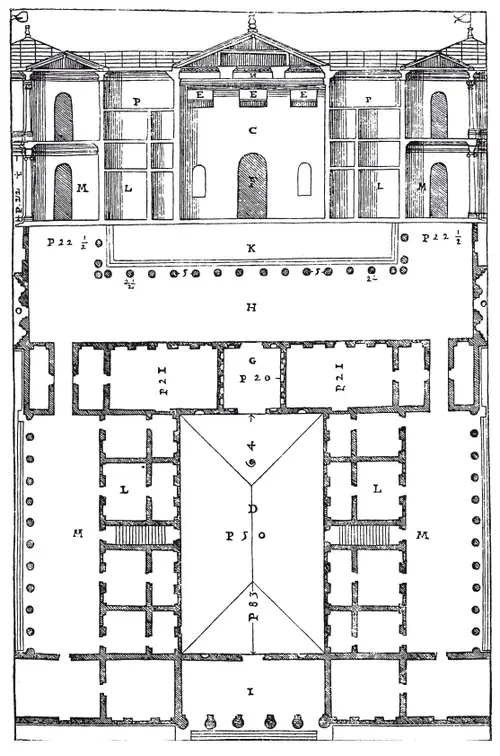

Следующий рисунок показывает тот же атриум, но в большом размере.

D – атриум.

E – окна, освещающие атриум.

F – дверь таблинума.

G – таблинум.

H – портик двора.

I – лоджия впереди атриума.

К – двор.

L – комнаты кругом атриума.

М – лоджии.

N – крайняя балка, или фриз атриума.

О – часть коринфских зал.

Р – открытое пространство, через которое поступает свет в атриум.

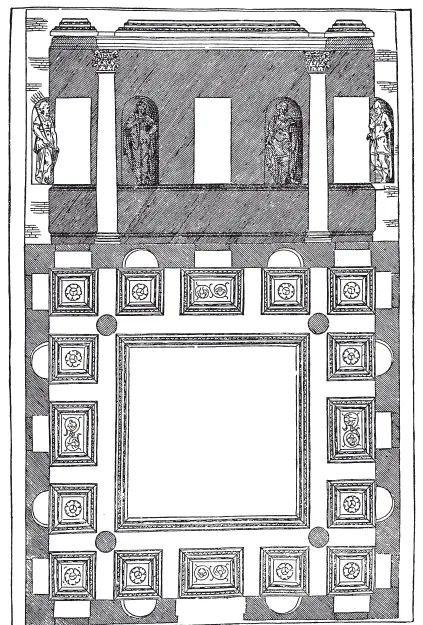

СЛЕДУЮЩИЙ рисунок относится к залам, называвшимся тетрастилями вследствие того, что в них были четыре колонны. Эти залы делались квадратными и с колоннами, чтобы дать должное соотношение между шириной и высотой и придать устойчивость верхнему помещению. Это и я применял во многих постройках, как в этом можно убедиться из вышепомещенных рисунков и как будет видно из нижеследующих.

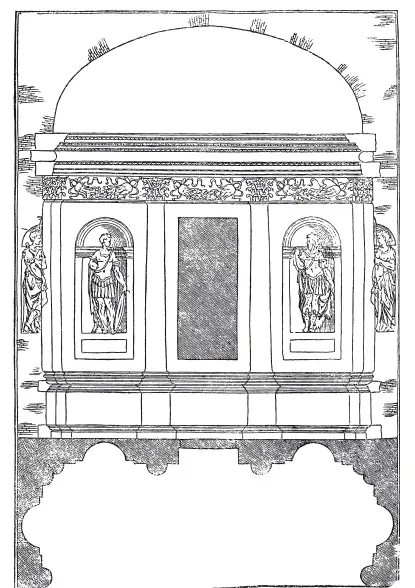

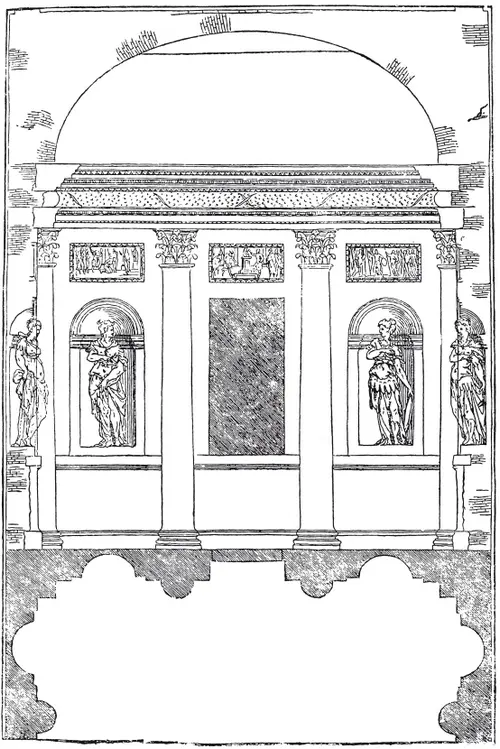

КОРИНФСКИЕ залы делались двояким образом: либо с колоннами, которые начинались от земли, как видно на первом рисунке, либо с колоннами на пьедесталах, как на втором. Но как в одном, так и в другом случае колонны ставились у стены, архитравы, фризы и карнизы делались из стука или из дерева; колонн был всего один ряд. Свод делался или полукруглый или пониженный, то есть он имел подъем, равный трети ширины зала, и должен был быть украшен лепными кессонами и живописью. Очень красивой была бы длина таких зал в квадрат и две трети.

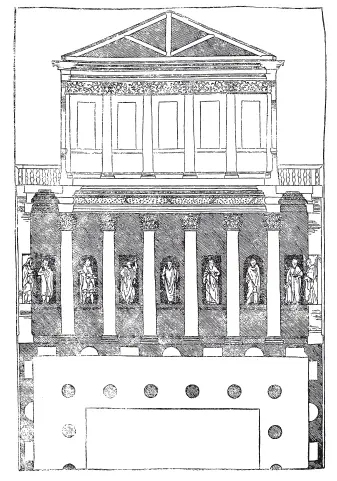

СЛЕДУЮЩИЙ рисунок изображает египетские залы, которые имели много общего с базиликами – помещениями, где вершили суд и о которых речь будет впереди, при описании площадей. В этих залах, как в базиликах, делали портик и ставили колонны внутри здания, далеко отстоящими от стены, а над колоннами помещали архитрав, фриз и карниз. Потолок над пространством, образуемым между колоннами и стеной, был сверху выложен каменным полом и образовывал снаружи вокруг зала открытую террасу или балкон. Над внутренними колоннами была сплошная стена, имевшая с внутренней стороны полуколонны, которые были на четверть ниже первых; в междустолпиях были окна, дававшие свет залу и через которые с открытой террасы можно было видеть все, что происходило в зале. Эти залы должны были производить величественное впечатление как вследствие украшения колоннами, так и своей высотой, ибо потолок проходил над карнизом второго этажа, и должны были представлять все удобства для происходивших в них празднеств или пиров.

ГРЕКИ применяли другой способ постройки, чем латиняне, ибо (как говорит Витрувий) вместо лоджий и атриума они делали вход в дом узким и тесным и с одной стороны помещали стойла для лошадей, с другой – комнаты для привратников. Этот первый вход вел во двор, который имел портик с трех сторон, а с четвертой, обращенной на юг, две анты, или два пилястра, которые поддерживали внутренние потолочные балки; таким образом, оставалось достаточное пространство с одной и с другой стороны, и получались большие помещения, предназначенные для матерей семейств, где они могли проводить время со своими слугами и служанками. На одной линии с этими антами находился ряд комнат, которые мы можем назвать «антикамера», «камера» и «посгкамера», поскольку они следовали одна за другой. Крутом портиков были столовые, спальни и комнаты других назначений, необходимые для семьи. К этому строению примыкало другое, бо́льших размеров и более украшенное, с более обширным двором, в котором были портики, причем либо со всех четырех сторон одинаковой высоты, либо тот, который был обращен на юг, делался выше других, и тогда такой двор назывался родосским – может быть, потому, что этот прием перешел с Родоса. Эти дворы имели спереди роскошные лоджии и отдельные входные двери, предназначенные только для мужчин. Рядом с этой постройкой, справа и слева от нее, находились другие дома, со своими отдельными входами и со всеми необходимыми для жизни удобствами; предназначены они были для чужестранцев, ибо таков был обычай у этого народа, что когда прибывал путешественник, его в первый день сажали с собой за трапезу, а затем отводили ему помещение в названных домах и предоставляли в его распоряжение все необходимое для жизни; таким образом чужестранец делался свободным во всех отношениях и находился как бы в собственном доме. На этом оканчиваю описание греческих домов и городских домов вообще.
