G – карнизик внутри, на котором находятся подоконники окон.

H – потолок портика.

НА ПЛОЩАДИ, называемой в просторечье деи Прети, которая находится по пути между Ротондой и колонной Антонина, видны развалины нижеследующего храма, который, согласно мнению некоторых, был воздвигнут императором Антонином и посвящен богу Марсу. Его вид – «окрыленный кругом». Его тип с частыми колоннами. Междустолпия имеют полтора диаметра. Глубина окружающего портика настолько больше одного междустолпия, насколько анты выступают из стены. Колонны – коринфского ордера. База – аттическая, с валиком под чимбией колонны. Чимбия, или листель, очень тонкая и получается, таким образом, очень изящной; она делается такой тонкой в тех случаях, когда соединена с валиком, находящимся над большим жгутом базы, называемым также валом, ибо в таком случае нет опасности, что она сломается. На капители высечены оливковые листья, и она прекрасно задумана. На архитраве вместо каблучка – полуионики, над которыми – выкружка, а на выкружке – многочисленная красивая резьба, но иная, чем на храме Мира и чем на том храме, который, как мы сказали, стоит на Квиринальском холме и посвящен Юпитеру. Фриз выступает вперед на одну восьмую своей высоты и посредине выпуклый. В карнизе модильоны четырехугольные, а над ними выносная плита, но на ней нет зубчиков, что, как говорит Витрувий, нужно делать всюду, где вводятся модильоны; правило это, однако, соблюдалось, как видно, лишь в немногих античных постройках. С боков храма над карнизом имеется карнизик, отвес которого совпадает с отвесом модильонов и который предназначался для постановки статуй, чтобы они были видны целиком и чтобы их ноги и ступни не заслонялись выступом карниза. Во внутренней части портика имеется архитрав той же высоты, что и наружный, но с той разницей, что в нем три пояса. Обломы, отделяющие один пояс от другого, имеют вид маленьких каблучков с высеченными на них листочками и арочками, а на меньшем поясе также высечены листочки; кроме того, этот пояс имеет вместо каблучка продолговатые четки над гуськом, обработанным в виде очень нежных листочков. Этот архитрав поддерживает своды портиков. Архитрав, фриз и карниз равны одной из пяти с половиной частей (2/11) высоты колонны, и хотя они меньше одной пятой, все же получаются чудесными и полными грации. Наружные стены сделаны из пеперина, а внутри храма – другие стены, кирпичные, как более способные нести свод, который был разбит на очень красивые кессоны из стука. Эти стены были облицованы мрамором и кругом были украшены нишами и колоннами. Одна сторона этого храма сохранилась почти невредимой; все же я постарался представить его целиком на основании того, что я смог извлечь из развалин, а также пользуясь наставлениями Витрувия. Потому я сделал с него пять таблиц.

На первой – предыдущей – мною нарисован план.

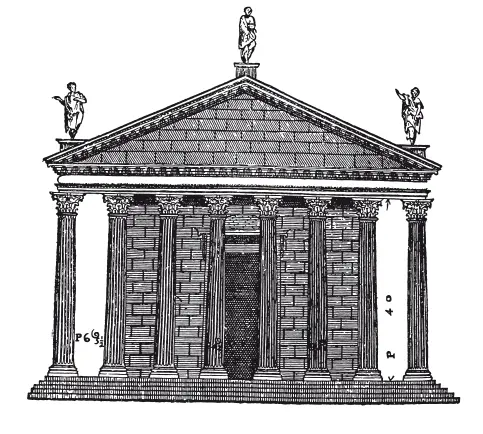

На второй – передний фасад.

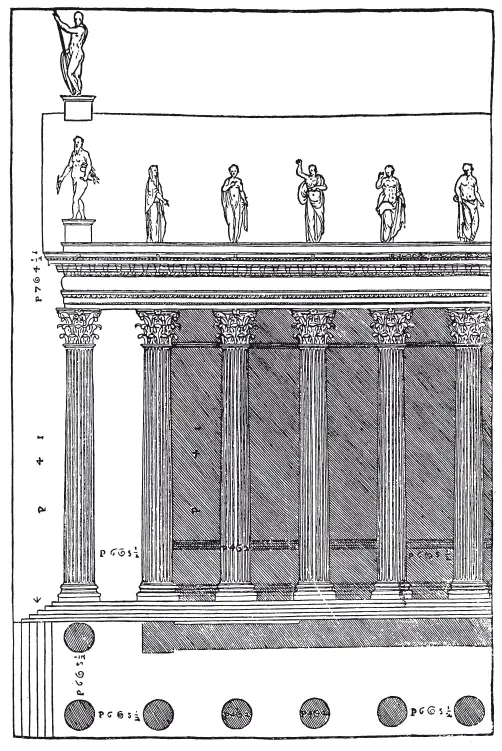

На третьей – часть бокового фасада снаружи.

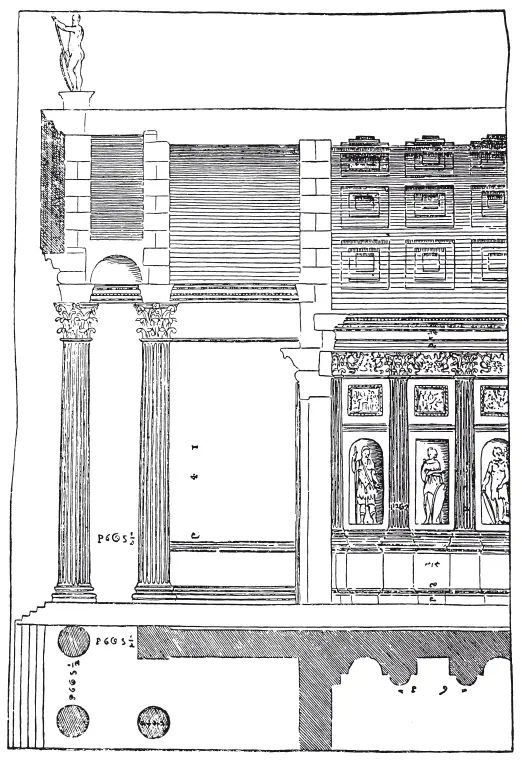

На четвертой – часть продольного разреза портика и храма.

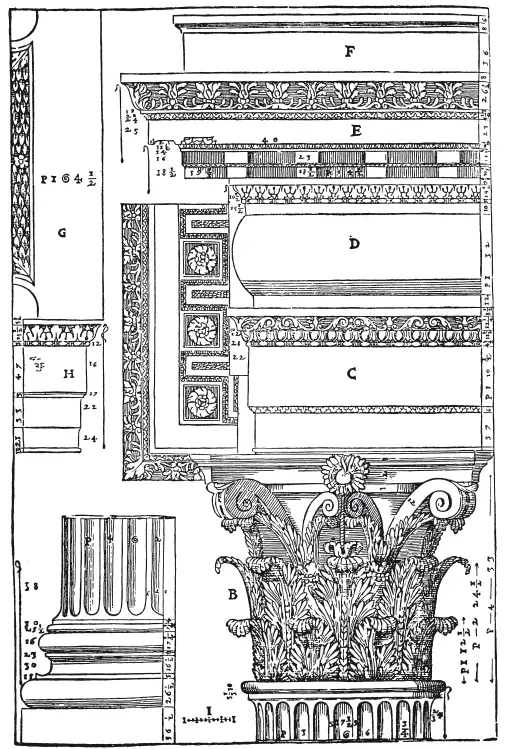

На пятой – украшения портика.

A – база.

B – капитель.

C – архитрав.

D – фриз.

E – карниз.

F – карнизик, служащий подножием для статуй.

G – потолок архитрава между колоннами.

H – архитрав под портиками, поддерживающий своды.

СЛЕДУЮЩИЕ рисунки изображают баптистерий Константина, который находится в Сан Джованни Латерано. По моему мнению, этот храм – современная постройка, собранная из остатков античных сооружений, но, ввиду красивой композиции и отлично высеченных и разнообразных по манере украшений, которые могут послужить архитектору при многих обстоятельствах, мне показалось необходимым поместить его вместе с античными постройками, и это тем более, что все принимают его за античный. Колонны – из порфира и сложного ордера. База составлена из аттической и ионической; в ней два вала от аттики и две выкружки от ионики, но вместо двух астрагалов, или валиков, которые помещаются между выкружками ионической, в этой базе всего один валик, занимающий место, которое было бы отведено двум. Все эти части отлично обработаны, и на них прекрасная резьба. В лоджии над базой – листья, которые поддерживают стержень колонн, что достойно внимания, и весьма похвально решение архитектора, который, не имея колонных стержней достаточной высоты, сумел так хорошо примениться, ни в чем не умаливши красоты и величия постройки. Этой композицией воспользовался и я в колоннах, которые я поставил для украшения дверей церкви Сан Джорджо Маджоре в Венеции: они по своей высоте не доходили до должного места, но были из мрамора настолько красивого, что жалко было не употребить их в постройке. Капители составлены из ионических и коринфских; о том, как их делать, было сказано в первой книге; листья же на них аканфовые. Архитрав отлично высечен; на его киматии вместо обратного гуська – продолговатые четки, а над ними— полуионики. Фриз простой. На карнизе – два гуська, один над другим; опущено несколько промежуточных частей, кроме листеля или полочки, – случай, редко встречающийся, а именно, чтобы две части одинакового рода были поставлены одна над другой без какой-либо промежуточной части, кроме листели или полочки. Над этими гуськами – зубчики, затем выносная плита с каблучком и, наконец, гусек. Таким образом, в этом карнизе архитектор соблюл правило не вводить модильонов при наличии зубчиков.

Мною сделаны две таблицы с этого храма.

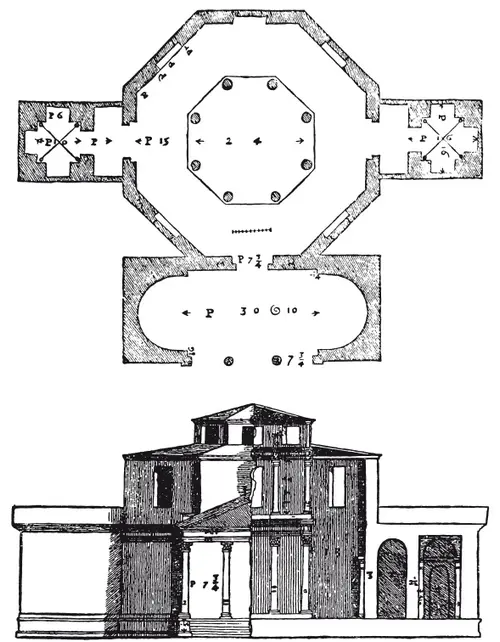

На первой нарисованы план, наружный фасад и разрез.

На второй, отдельные части.

A – база.

B – капитель.

C – архитрав, фриз и карниз.

D – потолок архитрава между двумя колоннами.

E – фут, разделенный на двенадцать дюймов.
