Вследствие расслоения малоустойчивой не загрязненной шламами суспензии в сепараторе фактическая плотность разделения угля может значительно отклоняться от плотности суспензии. С увеличением зашламленности устойчивость суспензии растет, однако одновременно увеличивается и ее вязкость, что снижает эффективность разделения угля и ухудшает отмывку частиц магнетита с поверхности продуктов обогащения.

Статическая устойчивость суспензии измеряется по скорости образования осветленного слоя в измерительном цилиндре за определенное время. При определении динамической устойчивости суспензии в сепараторе измеряется плотность ее в верхнем и нижнем слоях. Устойчивость магнетитовой суспензии оценивается величиной объема осветленной воды (% к общему объему) при отстаивании пульпы плотностью 2000 кг/м 3в цилиндре диаметром 50 мм и вместимостью 500 см 3в течение 5 мин. Магнетит считается пригодным, если объем чистой воды, образовавшийся за указанный промежуток времени, составляет 15–25 % для размагниченного материала и 25–40 % для намагниченного материала с хлопьями.

При обогащении углей в сепараторах необходимо обеспечить стабильность суспензии, в особенности постоянство ее плотности и вязкости.

В производственных условиях стабилизация магнетитовой суспензии осуществляется различными способами:

подбором магнетита определенной крупности;

повышением содержания шлама до определенного предела, границей которого является максимально допустимая вязкость;

перемешиванием ее механизмами, используемыми для выгрузки продуктов обогащения;

созданием вертикальных восходящих и горизонтальных транспортных потоков, подбором их оптимальной скорости;

применением реагентов-пептизаторов для снижения вязкости суспензии при одновременном повышении ее устойчивости.

Машинный класс – часть твердого полезного ископаемого определенной крупности, предназначенная для разделения на компоненты в обогатительном аппарате определенной конструкции.

Условно различают 6 машинных классов угля для обогащения:

– класс +13 мм в тяжелосредных сепараторах;

– класс 3-13 мм в отсадочных машинах, тяжелосредных гидроциклонах;

– класс 1–3 мм на винтовых сепараторах, концентрационных столах, гидросайзерах и тяжелосредных гидроциклонах;

– класс 0,5–1,0 мм на винтовых шлюзах;

– класс 0,005-0,5 мм в флотомашинах;

– класс -0,005 мм (илы) не предназначается для обогащения и направляется непосредственно в отходы.

Следовательно, для получения максимального технологического эффекта необходимо стремится к обогащению угля пятью машинными классами [18–20].

Границы машинных классов могут изменяться в зависимости от технологической или экономической целесообразности.

Выделение машинных классов на углеобогатительных фабриках осуществляется в основном в узлах подготовительного грохочения, обесшламливания и обезиливания с помощью ситовой и гидравлической классификации.

Для этих операций используются грохоты и гидрогрохоты, неподвижные и подвижные сита, багер-зумпфы и гидроклассификаторы, гидроциклоны, классификаторы и сгустители.

Качество машинного класса оценивается величиной его верхней и нижней границ, а также величиной содержания в нем некондиционных по крупности частиц.

Рекомендациями по обогащению угля в магнетитовой суспензии [16] установлено следующие нижние границы крупности машинных классов:

для тяжелосредных сепараторов – 13 мм с возможностью ее снижения до 6 мм;

для тяжелосредных гидроциклонов – 0,5 мм с возможностью ее снижения до 0,2 мм.

Верхняя граница машинных классов ограничивается конструктивными параметрами обогатительных аппаратов.

Практика показала, что верхний предел крупности машинного класса для тяжелосредных сепараторов доходит до 300 мм, тяжелосредных гидроциклонов до 50 мм. При переобогащении в гидроциклонах промпродукта традиционным машинным классом является класс 0,5-13 мм. Промпродукт крупнее 13 мм додрабливается до -13 мм.

Традиционно (исходя из необходимости получения сортового топлива) обогащение угля осуществляется двумя машинными классами: крупный машинный класс +13 мм обогащается в тяжелосредных сепараторах, мелкий машинный класс 0,5-13 мм – в тяжелосредных гидроциклонах. При содержании класса +50 мм в рядовом угле менее 15 % он может быть додроблен до крупности -50 мм и обогащаться в тяжелосредном гидроциклоне одним машинным классом 0,5-50 мм, или в двух тяжелосредных гидроциклонах двумя машинными классами, например, 0,5-13(20) мм и 13(20)-50 мм.

Подготовка крупного угля к тяжелосредному обогащению в сепараторах с магнетитовой суспензией представляет собой выделение из рядового угля крупного машинного класса крупностью +13 мм в узле подготовительного грохочения.

Подготовительное грохочение по указанной крупности может осуществляться сухим и мокрым способах на вибрационных грохотах и гидрогрохотах с неподвижной и комбинированной поверхностью.

Грохоты для сухого подготовительного грохочения описаны в [21, 22], мокрого в [23, 24], гидрогрохоты – в [25].

Технические характеристики оборудования для подготовительного грохочения углей приведены в табл. А1-А6, а общие виды некоторых специальных грохотов, вибрационных грохотов и гидрогрохотов – на рис. 1.15-1.17.

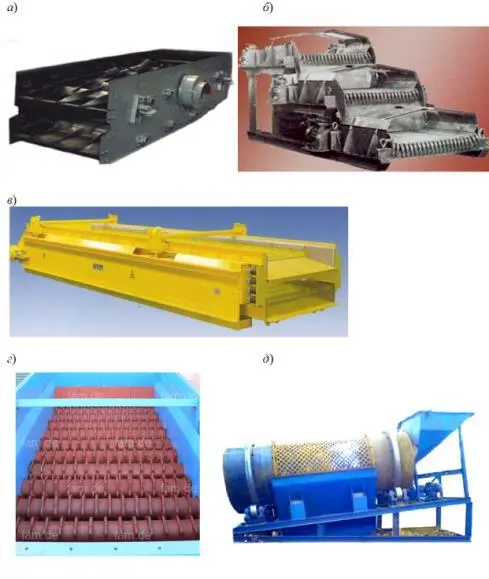

Рис. 1.15. Грохоты для сухого подготовительного грохочения угля:

а – ГИЛ-52; б – ГШ1000; в – Ливелл; г – валковый; д – барабанный

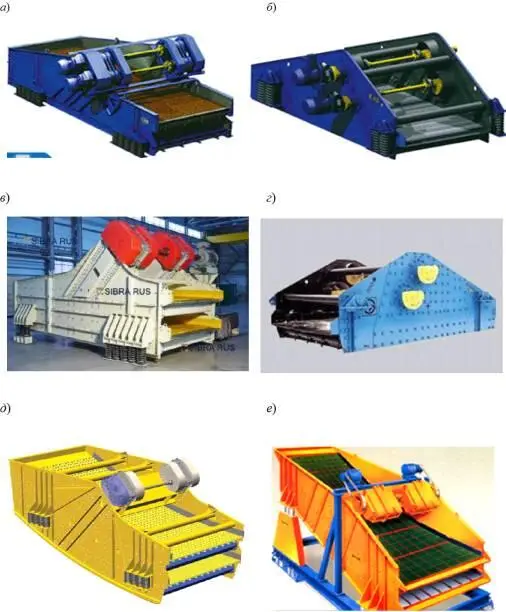

Рис. 1.16. Грохоты для мокрого подготовительного грохочения угля:

а – типа ГИСТ; б – типа ГИС; в – типа ГИСЛ; г – типа ГВЧ; д – типа «Банан»; е – типа «Tabor”

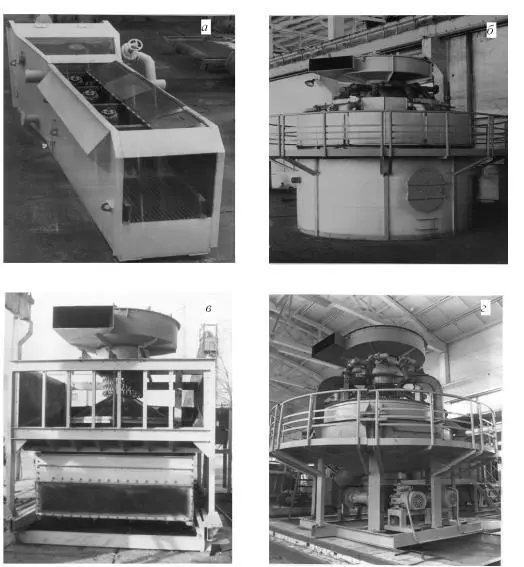

Рис. 1.17. Гидрогрохоты типа:

а – ГГН; б – ГНК; в – УМГ; г – ГГИК-К

Сухая классификация рекомендуется при нижнем пределе крупности машинного класса не менее 25 мм и влажности исходного угля не выше 7 %. При влажности исходного угля ниже 5 % сухая классификация может быть применена для машинного класса крупностью +13 мм.

При обогащении угля до нуля и 0,5 мм следует применять мокрую классификацию.

Во всех остальных случаях рекомендуется сухая классификация исходного угля с последующим обесшламливанием (мокрой классификацией) машинного класса.
