Александр Полулях - Тяжелосредное обогащение углей

Удельные нагрузки на классификационные грохоты при сухом подготовительном грохочении приведены в табл. 1.16.

Таблица 1.16

Удельные нагрузки на вибрационные классификационные грохоты при сухом подготовительном грохочении

При мокрой классификации эти нагрузки возрастают для сит с отверстиями 25, 13, 10 и 6 мм соответственно в 1,5; 2; 2,5 и 2,8 раза.

Для мокрой классификации используется оборотная вода с содержанием шлама до 80 г/л. Для обесшламливания рекомендуется примерно одну треть воды подавать в приемный желоб грохота, остальную – через одно-два брызгальных устройства, расположенных над грохотами. Нормы расхода воды на мокрую классификацию приведены в табл. 1.17.

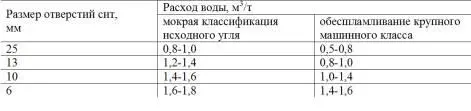

Таблица 1.17

Нормы расхода воды на мокрую классификацию

Удельные нагрузки на гидрогрохоты и удельные расходы воды на них приведены в табл. 1.18.

Подлежащий обогащению в магнетитовой суспензии крупный уголь не должен содержать сверх установленной нормы частицы, крупность которых меньше нижней границы крупности машинного класса. Особенно жестко ограничивается содержание частиц крупностью меньше 1 мм, которые составляют шлам.

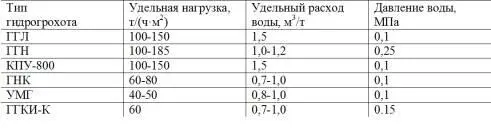

Таблица 1.18

Удельные нагрузки и удельные расходы воды на гидрогрохоты

Это требование обосновано тем, что мелкие частицы, содержащиеся в машинном классе, являются наиболее вероятным источником засорения продуктов обогащения, а шламовые частицы, сверх того, ухудшают реологические свойства суспензии. При обогащении крупного угля содержание класса крупностью меньше 1 мм не должно составлять более 1,5–2%. Общее содержание частиц меньших, чем нижний предел крупности машинного класса, при расчетах рекомендуется принимать:

нижний предел крупности машинного

Кроме того, на качество машинных классов при обогащении в тяжелосредных аппаратах накладывается ограничения по содержанию воды в них, излишество которой приводит к разбавлению кондиционной суспензии и снижению ее плотности. Влажность крупного машинного класса не должна превышать 10 %.

Подготовка мелкого угля к тяжелосредному обогащению в гидроциклонах с магнетитовой суспензией представляет собой выделение из подситного продукта узла подготовительного грохочения мелкого машинного класса крупностью 0,5(1–3) – 13 мм путем его обесшламливания и обезвоживания.

Обесшламливание мелкого угля осуществляется в основном мокрым способом на неподвижных и подвижных ситах, вибрационных грохотах, багер-элеваторах, смачивателях.

Обезвоживание осуществляется в элеваторах и вибрационных грохотах.

Оборудование для обесшламливания мелкого машинного класса на неподвижных и подвижных ситах описаны в [26–28], вибрационных грохотах – в [24, 29, 30], багер-элеваторах – в [31], обесшламливателях – в [32].

Оборудование для обезвоживания мелкого машинного класса на вибрационных грохотах описано в [33–35], багер-элеваторах – в [34, 35].

Технические характеристики этого оборудования приведены в табл. А7-А10, а общие виды некоторых сит, вибрационных грохотов, багер-элеваторов и смачивателей – на рис. 1.18-1.19.

Границы крупности мелкого машинного класса определяются применяемой технологией не только его, но и крупного машинного класса и шламовых продуктов.

Как правило, обесшламливание и обезвоживание мелкого машинного класса выполняется непосредственно в схеме самой гидроциклонной установки.

Для тяжелосредных гидроциклонов практикой установлены различные машинные классы, охватывающие как мелкие, так и средние классы угля и других твердых горючих ископаемых.

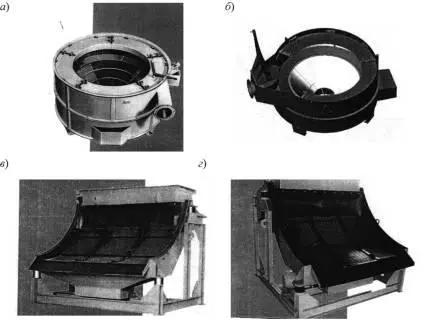

Рис. 1.18. Конусные и дуговые сита для обесшламливания мелкого машинного класса:

а – ГК; б – OSO; в – СтДуГд; г – СтВГд

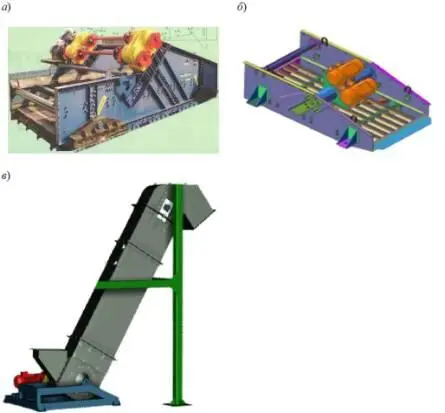

Рис. 1.19. Оборудование для обесшламливания и обезвоживания мелкого машинного класса:

а – типа ГИСЛ; б – типа ГВЧ; в – багер- элеватор

Параметрами обогащения в тяжелосредных гидроциклонах [36] рекомендуется для угля, антрацита и горючих сланцев применять машинный класс крупностью от 0,5–1 мм до 6, 13, 25, 40 мм либо от 6, 13 до 25, 40 мм. При переобогащении промпродукта крупность машинного класса рекомендуется в пределах от 0,5 до 6, 13 или 25 мм.

На зарубежных фабриках диапазон крупности обогащаемого материала еще шире: помимо перечисленных машинных классов применяются и другие, например, 2-30 мм, 5-50 мм и т. д.

При выборе нижнего предела крупности машинного класса, обогащаемого в гидроциклоне, исходят из ряда технологических требований:

машинный класс не должен содержать тонких зерен шлама, загрязняющего суспензию, по крайней мере его количество не должно заметно ухудшать реологические свойства суспензии;

учитывая, что эффективность обогащения снижается с уменьшением крупности зерен, нижняя граничная крупность не должна быть меньше размеров зерен, за пределами которых разделение уже не является достаточно эффективным.

На практике нижний предел крупности обычно принимают равным 0,5–1 мм. Это – минимальная крупность, при которой рационально вести мокрую классификацию на вибрационных грохотах. Дальнейшее снижение граничной крупности невыгодно из-за уменьшения удельной производительности грохотов до низкого уровня.

По технологической эффективности нижний предел крупности зерен, обогащаемых в гидроциклонах, может быть принят равным примерно 0,2 мм. Показатель эффективности для этих зерен Е pm = 0,20 получен на промышленных гидроциклонах, что находится на уровне эффективности обогащения частиц такой крупности другими методами (например, на концентрационных столах).

На основании результатов работы гидроциклона ГТ-3/80 на ЦОФ «Ткварчельская» В.И. Кармазин и П.И. Пилов [37] провели расчет нижнего предела крупности зерен угля, эффективно обогащаемых в гидроциклоне. Ими получено значение нижнего предела крупности примерно 0,09 мм. Фактически на ЦОФ «Ткварчельская» в схеме раздельной регенерации из промывных вод выделяется с помощью классификационных гидроциклонов шлам крупностью более 0,2 мм и присаживается к соответствующим продуктам обогащения [38]. Показатель эффективности для этого шлама составляет в первой секции гидроциклона Е pm = 0,18, во второй секции – Е pm = 0,195. Изменение реологических свойств суспензии связано с ее засорением тонким шламом. Поэтому в технологических параметрах [36] указано предельное содержание в машинном классе тонкого шлама крупностью менее 0,5 мм, равное 5 %.
