При обогащении по низкой плотности разделения (например, 1400 кг/м 3) даже значительное засорение суспензии шламом мало влияет на свойства суспензии, тогда как при обогащении по высокой плотности разделения (например, 2000 кг/м 3) содержание в суспензии шлама должно быть строго ограниченным (не более 80 кг/м 3).

Указывая нижнюю границу крупности машинного класса для тяжелосредных гидроциклонов при раздельной регенерации промывных вод в 0,2 мм, соответствующего глубине эффективного обогащения по крупности, следует отметить, что эти зерна намного крупнее зерен магнетита. Так, например, для гидроциклонной установки ЦОФ «Ткварчельская» среднединамический размер зерен магнетита, выходящего в слив вместе с концентратом, составляет 0,05 мм [37]. Если зерна шлама крупнее 0,2 мм мало влияют на реологические свойства суспензии, то увеличение их содержания в суспензии сопровождается одновременным увеличением количества более тонких частиц, ухудшающим реологические параметры суспензии. В ряде случаев при высокой плотности разделения для снижения содержания шлама в суспензии прибегают к увеличению нижнего предела крупности машинного класса до 1 и даже 1,5–2 мм.

Определение верхнего предела крупности машинного класса, обогащаемого в тяжелосредных гидроциклонах, связано как с технико-экономическими соображениями, так и с конструкцией аппарата (размер проходных сечений патрубков).

В тех случаях, когда материал данной крупности может быть обогащен с той же эффективностью в тяжелосредных сепараторах, отличающихся более высокой единичной производительностью и меньшими производственными затратами, чем тяжелосредные гидроциклоны, следует отдать предпочтение гравитационному обогащению. Для этих условий верхняя граница машинного класса, обогащаемого в гидроциклонах, будет определяться нижней границей машинного класса, обогащаемого в сепараторах (обычно 13 мм либо 25 мм). Следует учитывать, что эффективность обогащения узких классов крупности в гидроциклоне несколько выше, чем в сепараторе, кроме того для зерен близких к граничной крупности машинных классов это различие в эффективности заметно возрастает с увеличением вязкости рабочей среды (из-за высокой плотности разделения или значительного содержания шлама). Иногда выгодно принимать верхний предел машинного класса для гидроциклонов в 25(30), 40(50) мм, додрабливая более крупный уголь. В этом случае обогащение класса +0,5 мм производится одним машинным классом. Высокие технологические показатели могут быть получены при любом верхнем размере машинного класса, если этот размер не выходит за пределы технических возможностей гидроциклонов, т. е. если обогащаемый материал не содержит кусков, которые могут перекрыть внутреннее сечение патрубков аппарата.

Такие схемы являются целесообразными в связи с тем, что с ростом механизации добычи количество крупных классов в угле настолько сократилось, что их обогащение самостоятельным машинным классом стало менее экономичным, чем додрабливание и совместное обогащение с мелкими и средними классами. В этих схемах наиболее распространен класс 0,5-30 мм, иногда применяются классы 0,5-40 и 0,5-50 мм.

В зарубежной практике в технологических схемах принято сочетание тяжелосредных и водных обогатительных гидроциклонов. Для таких схем нижний предел машинного класса, обогащаемого в тяжелосредных гидроциклонах, принимается равным 2; 2,5; 3 или 5 мм. Мокрая классификация на грохотах по такой граничной крупности является более высокопроизводительной и эффективной, чем обесшламливание по крупности 0,5 мм, что составляет преимущество использования этих машинных классов. Применение нижнего предела крупности машинного класса для тяжелосредных гидроциклонов 2–5 мм можно рекомендовать только для углей легкой обогатимости, иначе более низкая эффективность водных гидроциклонов ухудшит общие технико-экономические показатели процесса.

В схемах имеет место и обогащение в тяжелосредных гидроциклонах двумя машинными классами, например, 2-20 и 20–50 мм.

При обогащении антрацита тяжелосредные гидроциклоны используются для сорта АС, имеющего крупность 6-13 мм, или сортов АС и АО крупностью от 6 до 25 мм.

Наибольшее распространение получили три способа обесшламливания: мокрая классификация на грохотах, гидравлическая классификация в багер-зумпфах, комбинированный способ с последовательной классификацией в багер-зумпфах и на грохотах (рис. 1.20). Выбор способа обесшламливания, как правило, связан с характером предшествующей ей классификации и с условиями транспортирования мелкого угля на гидроциклонную установку.

Для обогатительных фабрик является естественным подъем исходного угля на высоту, обеспечивающую дальнейшее самотечное движение его через обогатительные машины. Однако в случае применения тяжелосредных гидроциклонов такая система, как правило, становится неосуществимой. Установка с гидростатической подачей питания в гидроциклоны имеет высоту около 25 м, что делает нерациональным размещение над ней классификационных грохотов. Поэтому чаще мелкий уголь поднимается на гидроциклонную установку специальным транспортом.

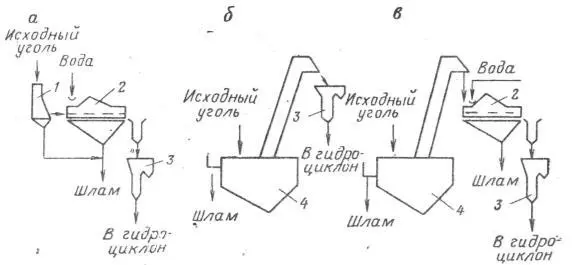

Рис. 1.20. Схемы обесшламливания машинного класса перед обогащением

в гидроциклонах:

а – мокрая классификация на грохотах; б – гидравлическая классификация в багер-зумпфах;

в – комбинированная классификация в багер-зумпфах и на грохотах; 1 – дуговой грохот;

2 – вибрационный грохот; 3 – смеситель; 4 – багер-зумпф

На рис. 1.21 представлены схемы подготовки угля, отличающиеся в основном компоновкой оборудования.

Схемы (рис. 1.21, а и 1.21, б ) применяются при сухой классификации исходного угля. Подача мелкого угля на дешламационный грохот осуществляется через смесительный желоб, в котором сыпучий поток превращается в пульпу. Для подъема угля используется конвейерный транспорт или элеватор. Схема (рис. 1.21, в ) применяется как при сухой, так и при мокрой классификации. Смесительный желоб в ней заменяется дуговым грохотом, а для подачи угля на обогащение применяется насос. Использование схемы (рис. 1.21, г ) наиболее рационально при мокрой классификации.

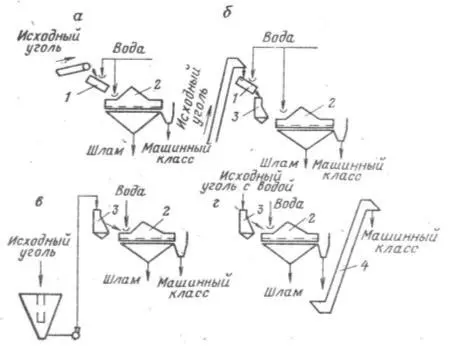

Рис. 1.21. Схемы подачи угля на дешламацию перед обогащением в гидроциклонах:

а, б – при сухой классификации; в, г – при мокрой классификации;

1 – желоб; 2 – вибрационный грохот; 3 – дуговой грохот; 4 – элеватор
