Влияние длины конической части гидроциклона

При увеличении длины конической части гидроциклона увеличивается время нахождения материала в аппарате, тем самым удлиняется путь частиц больше крупности разделения и снижается их вероятность попадания в сливной продукт. Сливной продукт становится более тонким и, тем самым, снижается граничная крупность разделения. Следует иметь в виду, что при одном и том же диаметре гидроциклона длина его конической части зависит от угла конусности.

Не зависимо от способа классификации угольного шлама (тонкое грохочение или классификация в гидроциклонах) содержание класса 0–0,1 мм в машинном классе крупностью 0,1–3 мм должно быть не более 15 %, в классе 0,5–3 мм – не более 10 %, в классе 0,1–0,5 мм – не более 20 %.

При выборе способа классификации угольного шлама необходимо иметь в виду ту особенность, что гидроциклон работает с двумя факторами разделения (крупность и плотность), а грохот с одним (крупность) [1]. Следовательно, если необходима большая производительность (без четкой классификации), то выбирают гидроциклон, если необходима точная классификация – выбирают грохот [46]. При необходимости используется последовательная установка гидроциклона и грохота. В этом случае основная масса класса 0–0,1 мм (или меньше) уходит в слив гидроциклона, а сгущенный продукт доводится до кондиции на высокочастотных грохотах с добавлением (при необходимости) воды для разбавления исходного продукта грохота и воды для промывки надситного продукта.

Вторым технологическим показателем подготовки угольного шлама к тяжелосредному обогащению в гидроциклонах является влажность машинного класса.

Для обезвоживания полученных из угольного шлама машинных классов используются высокочастотные грохоты, которые описаны в [58–61].

Технические характеристики высокочастотных грохотов для обезвоживания угольных шламов приведены в табл. (A10), а общие виды некоторых высокочастотных грохотов на рис. 1.23, 1,26.

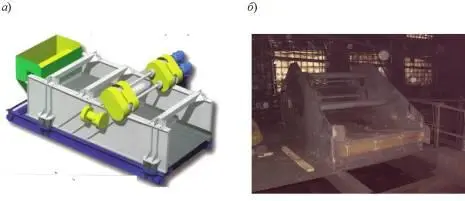

Рис. 1.26. Общие виды оборудования, применяемого для обезвоживания машинных классов угольного шлама перед тяжелосредным обогащением в гидроциклонах:

а – грохот вибрационный ГВВБ-32; б – грохот высокочастотный ГВЧ-41М

Известно [35], что эффективность обезвоживания угольной мелочи зависит от физико-химических свойств обрабатываемого материала и от совершенства, применяемого для обезвоживания оборудования.

Основными факторами, характеризующими способность угля удерживать влагу, являются: гранулометрический состав (пределы крупности и распределения отдельных узких классов), характер расположения частиц в массе обезвоживаемого продукта (укладка частиц в слое) и физико-химические свойства поверхности угольных частиц.

Основными факторами, характеризующими совершенство применяемого для обезвоживания оборудования, являются: фактор разделения, время обезвоживания и унос твердого с удаляемой водой.

При выборе обезвоживаемого оборудования большое значение имеют количество обезвоживаемого материала и цель, с которой он обезвоживается.

Желательно обезвоживание машинного класса проводить в одну стадию. При необходимости возможна комплектация обезвоживаемого оборудования в две стадии, при этом оборудование должно быть разнотипным. При этом необходимо помнить, что цель данного обезвоживания машинного класса не его транспортировка, а обогащение в магнетитовой суспензии.

При применении высокочастотных грохотов для обезвоживания угольных шламов необходимо исходить из следующего:

– эффективность обезвоживания определяется длиной просеивающей поверхности и временем пребывания на ней материала;

– вибрации ситовой поверхности с одной стороны разрушают пленки воды на отверстиях, с другой стороны – уменьшают значение коэффициента истечения воды из отверстий;

– чем меньше крупность обезвоживаемого материала, тем меньше должна быть амплитуда колебаний и больше их частота;

– в средней части длины ситовой поверхности должны быть приспособления для разлома слоя надситного продукта;

– применение промывочной (чистой) воды способствует снижению влажности надситного продукта за счет удаления илистых частиц в подситный продукт;

– на последнем участке ситовой поверхности должен быть предусмотрен режим виброуплотнения надситного продукта с целью уменьшения порового пространства между частицами и отжима, таким образом, части поровой воды;

– с уменьшением размера отверстий уменьшается значение коэффициента истечения жидкости из отверстий, снижается коэффициент «живого» сечения обезвоживающей поверхности, что приводит не только к значительному снижению удельных нагрузок, но и увеличению вероятности забивки отверстий.

Независимо от способа обезвоживания влажность обезвоженного машинного класса угольного шлама крупностью 0,1–3 мм должна быть не более 30 %, класса 0,5–3 мм – не более 25 %, класса 0,1–0,5 мм – не более 35 %.

Это один из наиболее простых способов оценки, которым пользуются как для оперативного контроля работы обогатительных машин, так и для расчета ожидаемых показателей обогащения. Сущность способа заключается в отборе от всех продуктов обогащения обогатительного аппарата представительных проб и расслоения их в тяжелых жидкостях. Полученные данные сравниваются с результатами обогащения в контрольном (эталонном) аппарате. Контрольными могут быть результаты, полученные на этом же аппарате при оптимальном режиме его работы в условиях этой фабрики, либо результаты испытаний головного образца этого аппарата в условиях действующей фабрики или на специальной установке.

Оценку работы аппарата производят по количеству посторонних фракций, попавших в продукты обогащения. При разделении исходного угля на два продукта (концентрат и породу) посторонними фракциями для концентрата являются фракции выше принятой плотности разделения, а для породы – ниже этой плотности. При разделении исходного угля на три продукта по двум плотностям посторонними фракциями являются для концентрата – фракции промпродуктовые и породные, для промпродукта – фракции концентратные и породные, для породы – фракции концентратные и промпродуктовые.

Выход посторонних фракций рассчитывается в процентах от соответствующего продукта. Увеличение содержания посторонних фракций в фактически получаемых продуктах обогащения свидетельствует об ухудшении процесса обогащения, вызываемом рядом причин.
