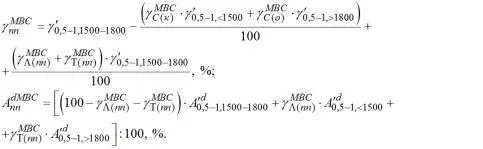

2) выход и зольность промпродукта МВС

Выход и зольность отходов МВС определяется по материальному и зольному балансам машинного класса крупностью 0,5–1 мм

Выход и зольность продуктов обогащения шламовых продуктов нефлотационной крупности с выделением двух продуктов

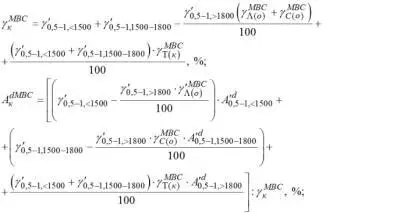

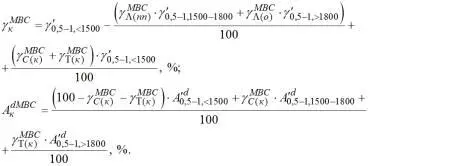

1) выход и 2) зольность концентрата МВС

2) выход и зольность отходов МВС определяется по материальному и зольному балансам машинного класса 0,5–1 мм

Недостатком этого метода оценки эффективности является то, что сравнение показателей, определяющих величину засорения посторонними фракциями продуктов обогащения аппаратов (в том числе работающего и контрольного), должно обязательно производиться при одинаковых условиях: плотности разделения, крупности угля, его обогатимости. Между тем в практических условиях всегда имеет место несоответствие фактических параметров контрольным. По этим причинам, например, действительная плотность разделения может существенно отличаться от контрольной в большую или меньшую сторону. Вследствие этого фактические засорения, естественно, не будут соответствовать контрольным, что не позволяет правильно характеризовать работу аппарата или процесса обогащения.

Однако, хотя контрольные цифры по засорению и являются условными, они служат ориентиром, отклонение от которого заставляет искать причины ухудшения работы и принимать меры к их устранению или определять эффективность работы агрегата при изменившихся условиях.

Основной недостаток метода расчета ожидаемых результатов обогащения по принятым нормам засорения их посторонними фракциями заключается в следующем. При расчете зольности продуктов обогащения принимается постоянной зольность одноименных фракций в исходном угле и в продуктах обогащения. Между тем в действительности зольность угольных, промежуточных и породных фракций в концентрате несколько ниже, чем в промпродукте и особенно в породе. Однако этот недостаток присущ всем методам оценки эффективности.

По этой причине расчетная зольность концентрата будет всегда несколько выше, а зольность промпродукта и породы ниже фактически получаемой.

Коэффициентом органического выхода или коэффициентом полезного действия обогатительной машины называют [75] отношение фактического выхода концентрата γ к к теоретическому γ к .т при практической его зольности:

Значения теоретического выхода концентрата определяются по кривой суммарных всплывших фракций исходного угля. По этому способу оценки эффективности обогащения невозможно рассчитать фракционный состав продуктов обогащения, которые будут получены в данном аппарате. Это, в свою очередь, не дает возможности определить, присутствуют ли в концентрате породные и промежуточные фракции или только промежуточные. Между тем это очень важно, особенно для концентратов, поступающих на коксование.

В последние годы в практике углеобогащения для оценки точности работы обогатительных аппаратов и процесса обогащения в суспензии начали использовать величину вероятного отклонения Е pm , которая показывает среднее вероятное отклонение плотности посторонних фракций в продуктах обогащения от плотности разделения.

Значения Е pm определяются из кривых распределения или кривых дисперсий, которыми К. Тромп [76] предложил изображать результаты разделения исходного материала. В 1950 г. на Парижском конгрессе их стали называть кривыми разделения.

К. Тромп, а затем А. Терра [77] установили, что распределение фракций исходного угля между продуктами обогащения происходит с определенной статистической закономерностью, совпадающей с нормальным законом распределения – законом Гаусса.

Построение кривых разделения и определение значений производятся следующим образом.

Продукты обогащения сепараторов с тяжелой средой подвергаются фракционному анализу по плотностям 1,3; 1,4; 1,5; 1,6; 1,8; 2; 2,2 г/см 3. Результаты анализа заносятся в таблицу. В качестве примера в табл. 1.24 приведены результаты фракционного анализа концентрата и породы, полученные в процессе обогащения.

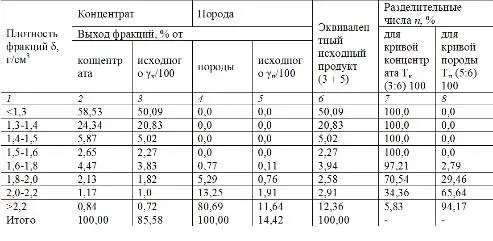

Таблица 1.24

Фракционный состав продуктов обогащения и исходного

На основании данных расслоения продуктов обогащения (табл. 1.24, графы 3 и 5) подсчитывается эквивалентный исходный продукт (графа 6). Далее расчетным путем определяются разделительные числа ( п ) для концентрата (графа 7) и породы (графа 8).

Разделительные числа определяются как отношение количества отдельной фракции в продукте обогащения (в процентах от исходного) к количеству одноименной фракции в исходном угле.

Разделительные числа показывают, какая часть какой-либо фракции исходного угля попала в концентрат и породу:

где и – разделительные числа для концентрата и породы; и – содержание определенной фракции в продукте от исходного;

содержание той же фракции в исходном, %.

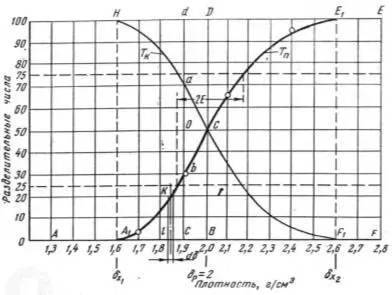

Если теперь на оси абсцисс отложить в масштабе среднее значение плотности фракций, а на оси ординат – разделительные числа, то получим кривые разделения для концентрата Т к и породы Т п(рис. 1.27). Эти кривые симметричны и пересекаются в точке, ордината которой соответствует разделительному числу 50 %. Абсцисс точки пересечения соответствует плотности разделения.

Рис. 1.27. Кривые разделения Т к и Т п

Таким образом, плотностью разделения по кривой разделения называется плотность, при которой соответствующая ему бесконечно малая фракция в практических условиях обогащения распределяется поровну между продуктами обогащения.
