Количество посторонних фракций для угля одинаковой крупности при постоянном значении показателя Е pm будет выше в тех продуктах обогащения, где больше содержание этих фракций в исходном угле.

По полученным данным видно, что количество посторонних фракций в продуктах обогащения больше там, где выше количество смежных с плотностью разделения фракций в исходном угле.

Это и понятно, так как показатель Е pm определяет, в каком соотношении (в процентах от исходного угля) каждая фракция исходного угля, поступающего в аппарат, распределилась между продуктами обогащения. А поскольку весовые количества одноименных фракций в исходных углях могут быть различны, то при одном и том же значении вероятности разделения (распределения) весовые количества их в продуктах обогащения будут также различны.

По значениям Е pm можно оценить эффективность работы аппаратов, но нельзя судить о качестве продуктов обогащения. Для этого необходимо произвести соответствующие расчеты.

Определение ожидаемых результатов обогащения по показателю Е pm

Рассчитывать ожидаемые показатели обогащения (выход, зольность) по известным фракционному составу исходного угля и показателю Е pm для данного аппарата можно тремя способами: по методу октилей, аналитическому и графическому.

Рассмотрим из них лишь второй, как наиболее простой и удобный для пользования.

Для выполнения расчетов с помощью Е pm необходим подробный фракционный состав машинного класса (табл. 1.28). Извлечение факций в продукты обогащения определяют по табличным значениям функции Гаусса (табл. 1.29).

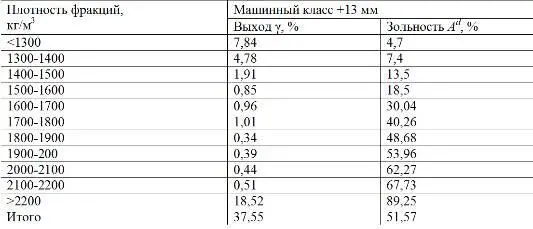

Таблица 1.28

Подрбный фракционный состав машинного класса

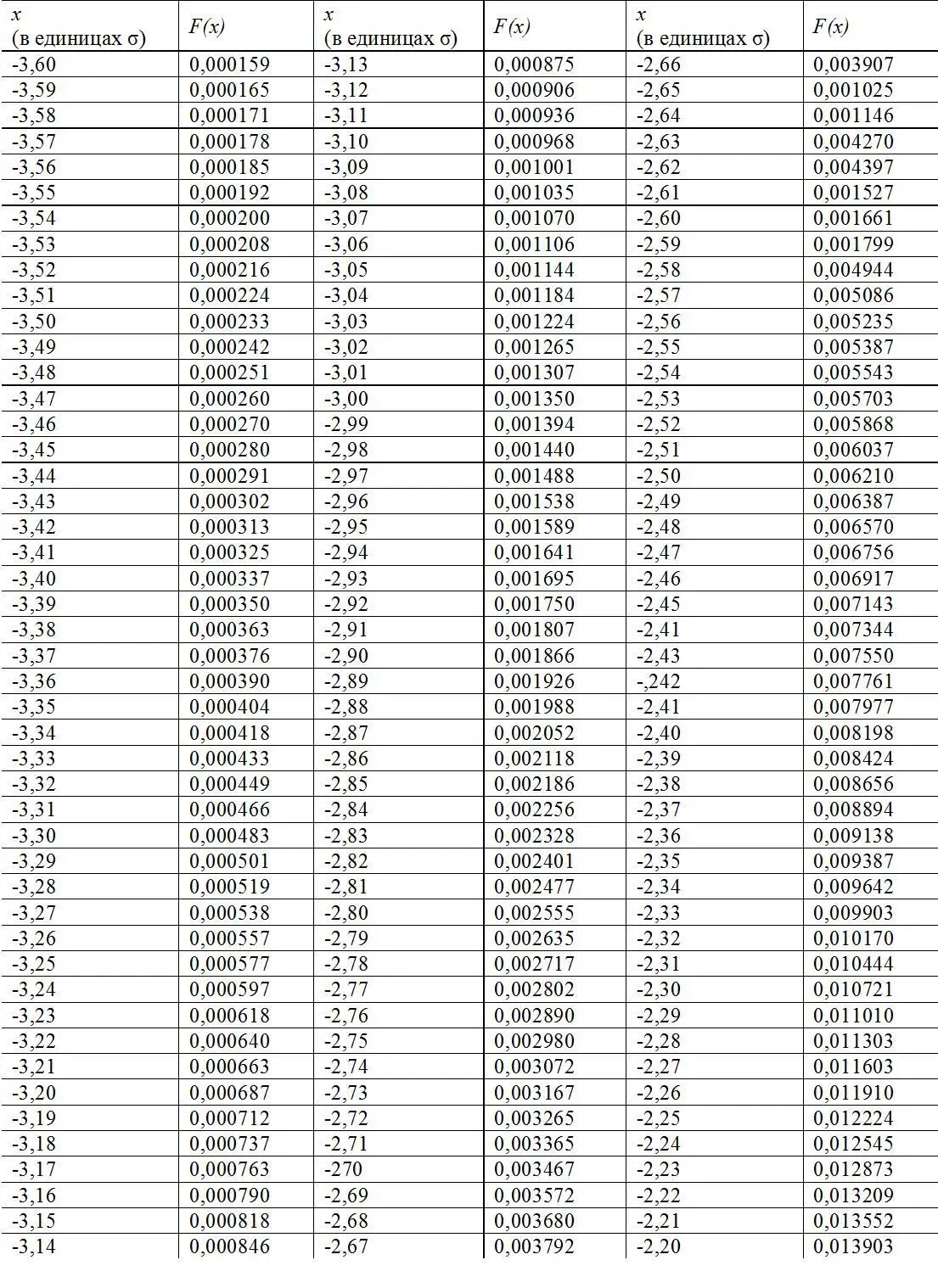

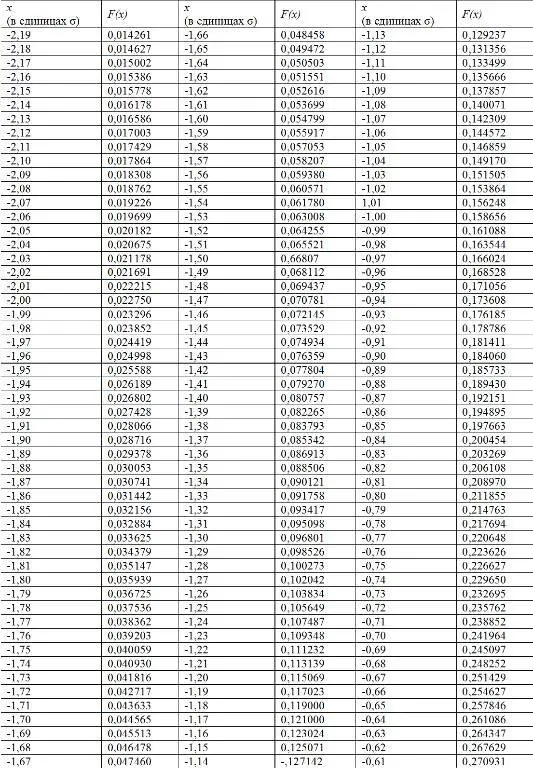

Таблица 1.29

Таблица Гаусса

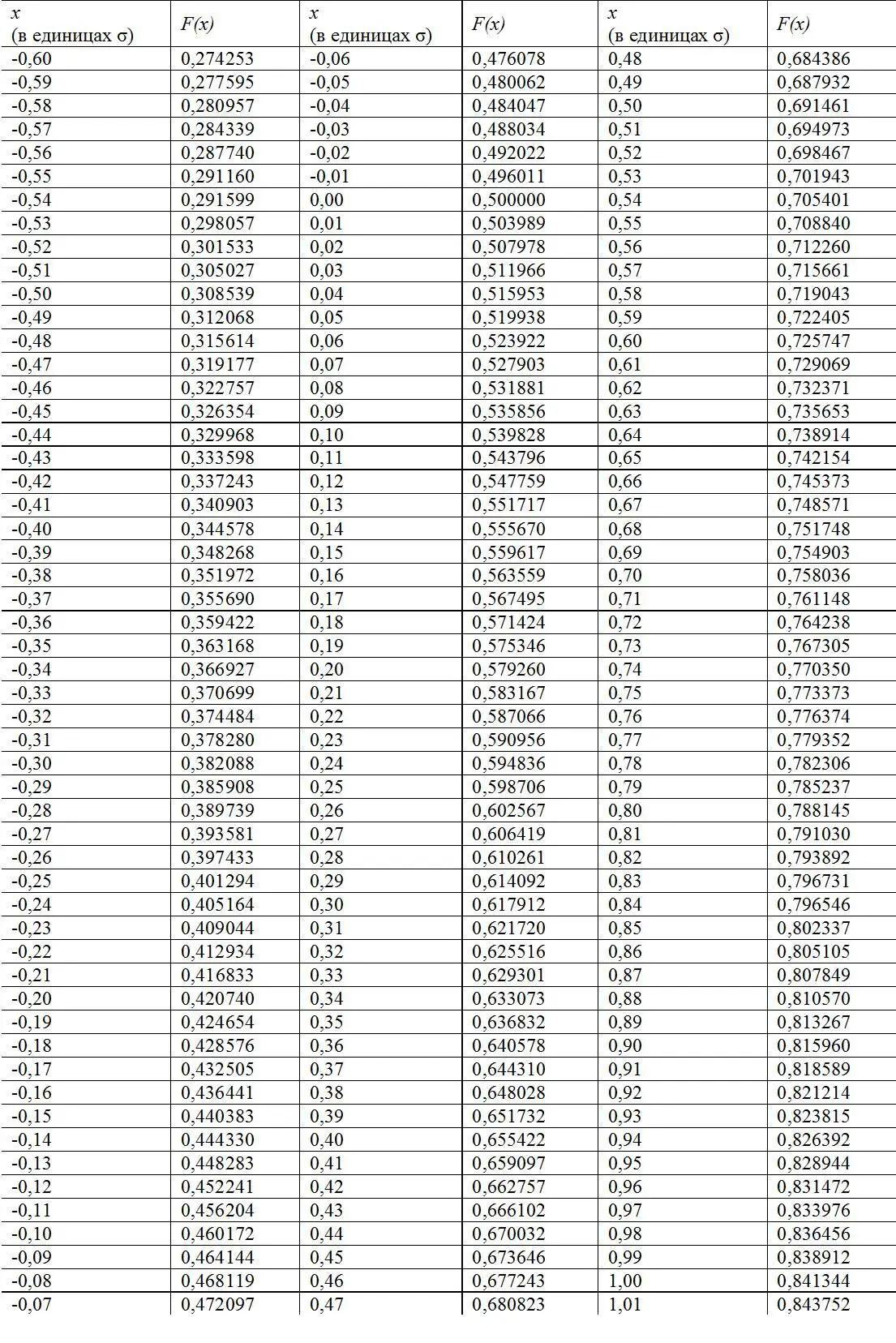

Продолжение таблицы 1.29

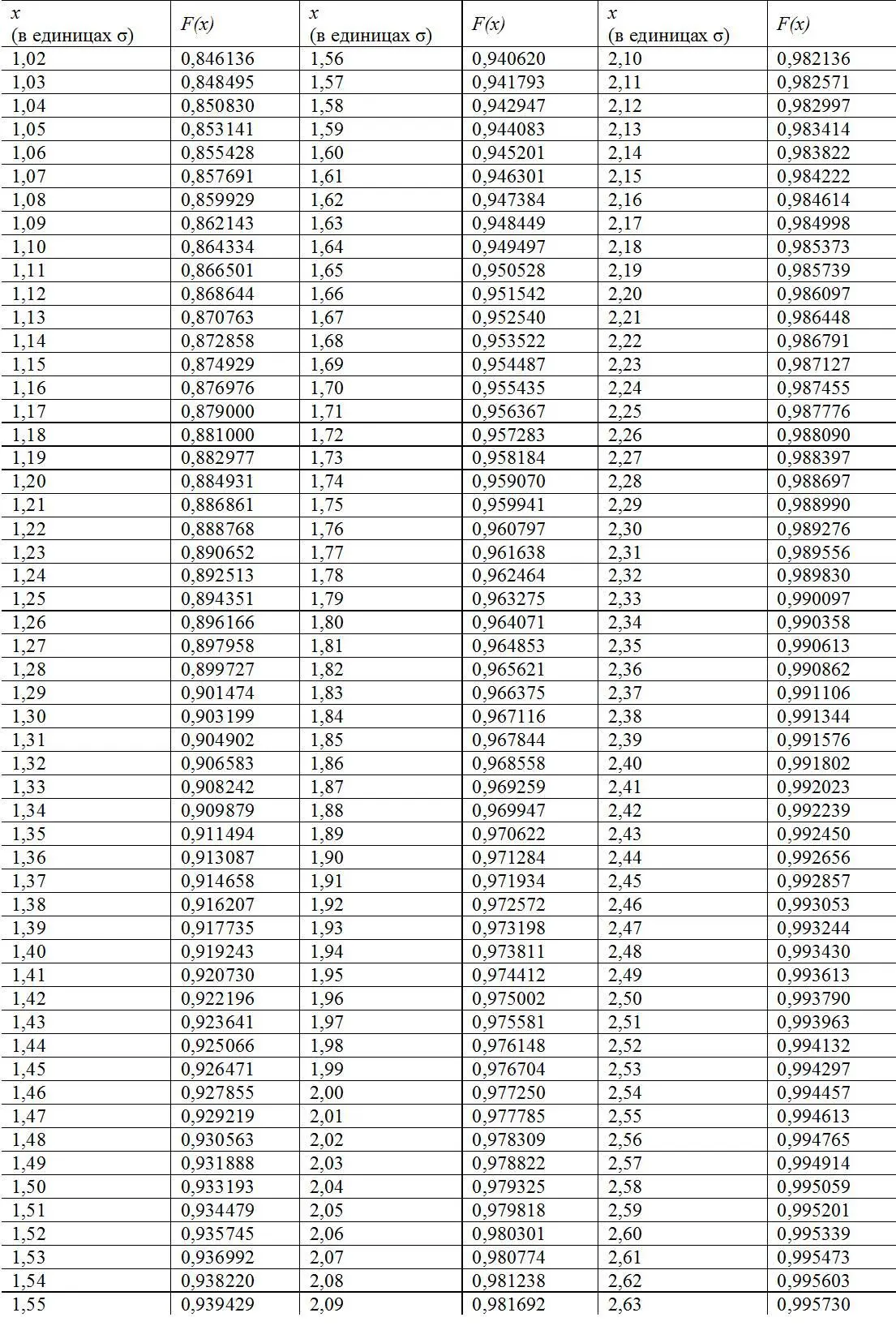

Продолжение таблицы 1.29

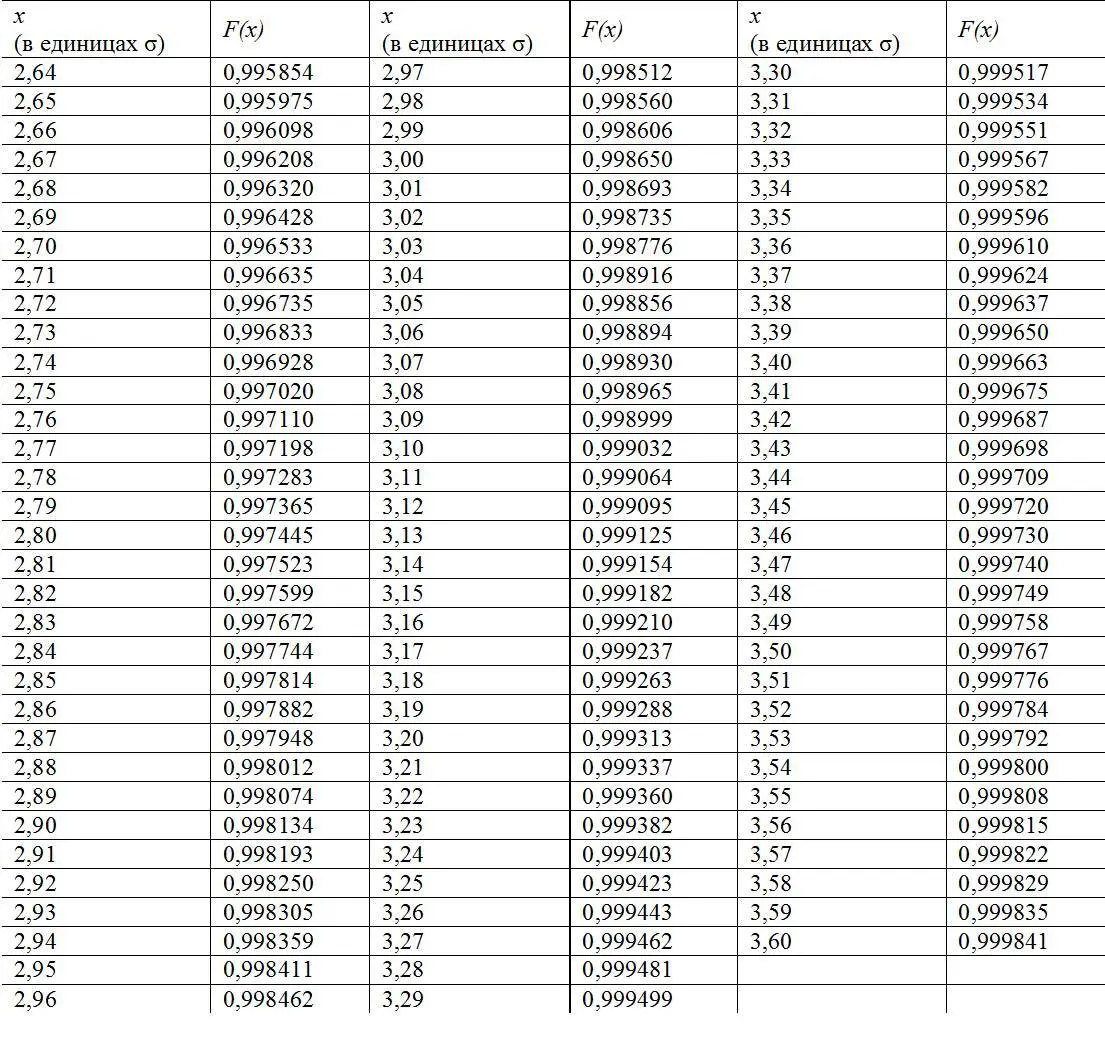

Продолжение таблицы 1.29

Продолжение таблицы 1.29

Определим в качестве примера ожидаемые показатели обогащения угля марки «Г» крупностью +13 мм в сепараторах с магнетитовой суспензией с выделением трех продуктов: концентрата, промпродукта и отходов. Плотность разделения в первой стадии 1500 кг/м 3(сепаратор СКВ-32), во второй – 1800 кг/м 3(сепаратор СКВ-20).

Величину значений Е pm задают или определяют в зависимости от плотности по уравнениям приведенным в табл. 1.30 [78].

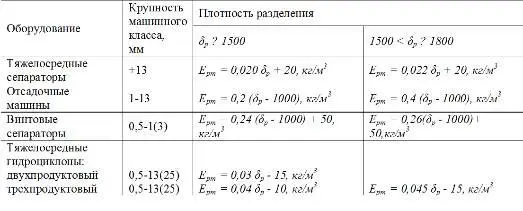

Таблица 1.30

Значения Е р m

Определяем Е р m для тяжелосредного обогащения в сепараторах:

при плотности δ p= 1500 кг/м 3

Е р m= 0,020 δ p + 20 = 0,020 · 1500 + 20 = 50 кг/м 3;

при плотности δ p= 1800 кг/м 3

Е р m= 0,022 δ p + 20 = 0,022 · 1800 + 20 = 70 кг/м 3.

Расчет продуктов обогащения машинного класса +13 мм приведен в табл.1.31 и 1.32.

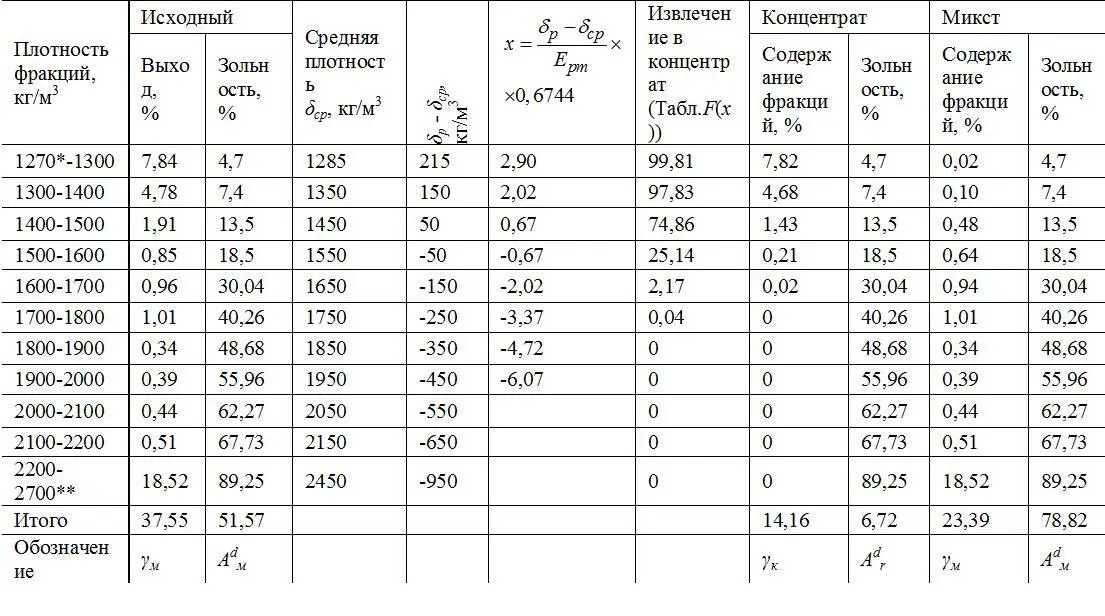

Таблица 1.31

Ожидаемый практический баланс продуктов обогащения угля класса >13 мм в сепараторе СКВ-32 при δ р= 1500 кг/м 3и Е р m= 50 кг/м 3

* – действительная плотность органической массы угля марки «Г», кг/м 3;

** – условно принятая действительная плотность минеральных примесей, содержащихся в углях, кг/м 3;

*** – табличные данные (табл. 1.29).

В основу расчета ожидаемых значений качественно-количественных показателей продуктов обогащения по этому методу принимаются характерные числа. Построенная по этим числам кривая разделения в анаморфозном масштабе представляет прямую линию. В действительности, т. е. при построении кривых по данным, полученным в результате отбора проб с промышленных аппаратов, они не являются прямолинейными. Деформации или искривления, как правило, имеются на концах прямой.

Эти искривления показывают, что на обогатительном аппарате получены продукты с содержанием посторонних фракций, превышающим количество, определяемое величиной вероятного отклонения Е pm .

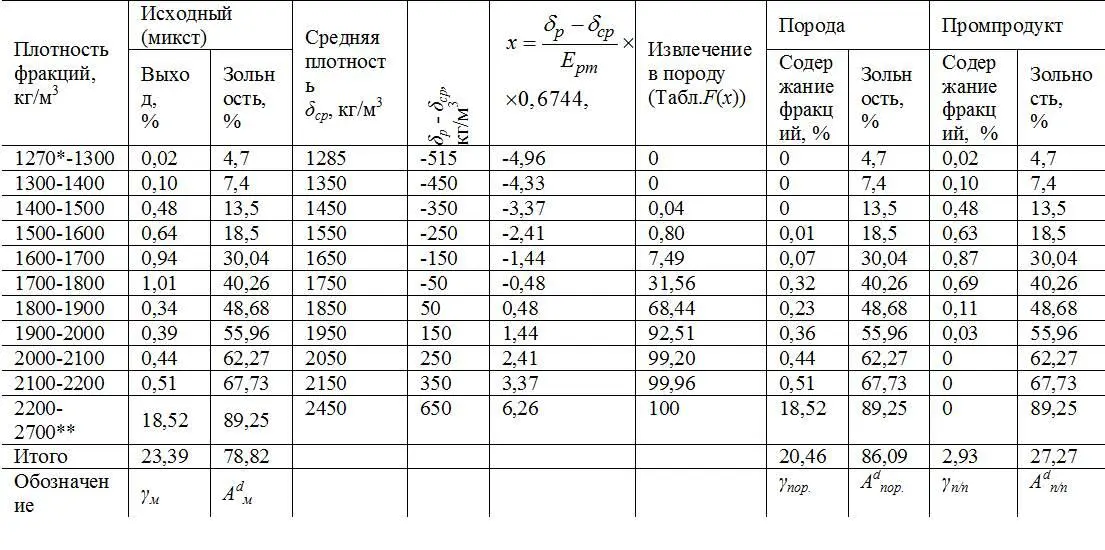

Таблица 1.32

Ожидаемый практический баланс продуктов обогащения угля класса >13 мм в сепараторе СКВ-20 при δ р= 1800 кг/м 3и Е р m= 70 кг/м 3

* – действительная плотность органической массы угля марки «Г», кг/м 3;

** – условно принятая действительная плотность минеральных примесей, содержащихся в углях, кг/м 3;

*** – табличные данные (табл. 1.29).

Эти засорения, вызывающие отклонения от прямой линии, могут произойти в результате механических дефектов в обогатительном аппарате, в результате плохой его регулировки, перегрузки по одному из продуктов.

Таким образом, определенный по значению Е pm и фракционному составу исходного угля фракционный состав продуктов обогащения может часто не соответствовать практическому, получаемому в процессе обогащения. Прямолинейная анаморфозная кривая, построенная по какому-либо значению Е pm определяет границы «теоретического» обогащения для данного аппарата. Фактически в продуктах обогащения могут присутствовать фракции плотностью более, чем 4 Е pm .

Другим недостатком метода оценки эффективности разделения по Е pm является следующий. Установлено, что для одного и того же обогатительного аппарата величина Е pm уменьшается при снижении плотности разделения. Это говорит о том, что результаты обогащения при разделении по низкой плотности должны быть лучше, чем при высокой. В действительности из практических данных следует, что результаты обогащения в аппарате при высокой плотности разделения более близки к теоретическим, чем при низкой.

Рассеяние фракций в аппарате всегда меньше при низких плотностях разделения, чем при более высоких. В то же время количество посторонних фракций в продуктах обогащения, полученных при высокой плотности разделения, даже при большем значении Е pm может быть меньшим, чем в случае низкой плотности разделения. Причиной этого является значительно меньшее содержание в исходном угле фракций повышенной плотности по сравнению с областью пониженной плотности. Следовательно, при одном и том же значении Е pm , т. е. при одинаковых числах разделения, содержание посторонних фракций в продуктах обогащения тем выше, чем выше их содержание в исходном угле. Это может быть при пониженной плотности разделения для одного и того же угля или при одинаковой плотности для того угля, где содержание смежных с плотностью разделения фракций выше.
