Между тем, по литературным данным, расходы на ремонт короткой цепи скребкового конвейера не так уж велики, и при конструировании сепараторов необходимо руководствоваться не стремлением заменить скребковые конвейеры другими приспособлениями во избежание дорогостоящих ремонтов, а технологическими условиями процесса, главным образом, необходимостью обеспечения стабильности суспензии и возможностью непрерывного удаления находящегося во взвешенном состоянии угля, плотность которого близка к плотности суспензии.

Не менее важной деталью, которой уделяется недостаточное внимание, является приспособление для ввода угля в суспензию. Практика обогащения в минеральных суспензиях показала, что лучшие результаты обогащения получены при предварительном смачивании угля перед его поступлением в сепаратор. Кроме того, при вводе угля в суспензию желательно избегать падения кусков с высоты. Для крупных кусков угля, обладающих большой подвижностью, это обстоятельство не имеет большого значения, так как они быстро всплывают на поверхность суспензии. Мелкие же куски угля при таком вводе в суспензию могут в большом количестве оказаться в отходах, как и крупные куски, плотность которых близка к плотности суспензии. Поэтому перед поступлением угля в суспензию желательно, во-первых, смочить его, во-вторых, обеспечить спокойный ввод угля в суспензию, чтобы предотвратить его падение с большой высоты.

Важнейшим показателем, характеризующим сепаратор, является его производительность. На производительность сепаратора влияет большое количество факторов и, в первую очередь, следующие:

1. Подвижность обогащаемых частиц, зависящая от размера угля, количества фракций, плотность которых близка к плотности суспензии, и вязкости суспензии.

2. Скорость удаления продуктов обогащения. Скорость удаления продуктов обогащения механическим путем не может превышать определенной величины, чтобы предотвратить образование завихрений и турбулентного движения, так как в последнем случае стабильность суспензии будет нарушена и нормальный процесс расслоения угля по плотностям прекратится. При удалении продуктов обогащения скребковыми конвейерами скорость их не должна превышать 100–200 мм/сек.

3. Степень разрыхления угля в верхнем слое суспензии. Чем полнее разрыхление слоя угля, тем точнее происходит разделение частиц по плотностям, но тем меньше производительность сепаратора. Всплывшие угольные зерна частично находятся под уровнем зеркала суспензии, значительная их часть выступает над уровнем суспензии примерно на 1/3 своей высоты. Для лучшего разделения необходимо, чтобы толщина всплывшего угольного слоя не превышала высоты максимального куска обогащаемого угля. Однако при этом резко падает производительность сепаратора, поэтому рекомендуется поддерживать высоту слоя всплывшего угля равной тройному диаметру крупных обогащаемых кусков угля при достаточном его разрыхлении.

Производительность сепараторов относят к 1 м ширины ванны. В настоящее время в сепараторах наиболее удачной конструкции достигнута производительность для крупного угля (класс 25-100 мм) 70–80 т/м ширины зеркала суспензии в ванне по всплывшему продукту. Для угля с размером кусков 6-25 мм производительность на 1 м ширины ванны не превышает 30–35 т/ч.

Корытные сепараторы состоят из неглубокой ванны (корыта), в которой медленно циркулирует суспензия заданной плотности, и одного или двух транспортных устройств для разгрузки всплывшего и потонувшего продуктов.

Имеются корытные сепараторы со скребковыми, винтовыми, спиральными и ленточными конвейерами.

Корытные сепараторы имеют ряд преимуществ по сравнению с другими типами сепараторов:

их можно устанавливать на место, ранее занимаемое породоотборной лентой, заменив тем самым трудоемкую ручную породовыборку механическим обогащением крупного угля;

объем рабочей суспензии, циркулирующей через сепаратор, небольшой, поэтому изменение плотности суспензии можно производить достаточно легко и просто;

получают только два продукта обогащения, поэтому регулирование процесса несложное, причем увеличение содержания промежуточного продукта в угле не снижает производительности сепаратора.

Все конструкции корытных сепараторов отличаются друг от друга главным образом формой ванны и приспособлениями для удаления продуктов обогащения.

Как правило, рабочая суспензия циркулирует через ванну сепаратора в горизонтальном направлении и этим самым обеспечивается ее стабильность.

Наилучшие результаты обогащения в корытных сепараторах получают в ваннах, устройство которых, как и устройство приспособлений для удаления продуктов обогащения, исключает образование турбулентного движения суспензии.

Кроме того, весьма важным конструктивным узлом является устройство для ввода угля в сепаратор.

Схема сепаратора со скребковым конвейером приведена на рис. 2.5.

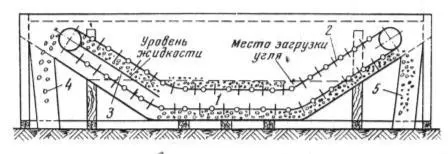

Ванна сепаратора представляет собой ящик прямоугольного сечения, дно которого с обеих сторон имеет наклон под углом около 30°. Внутри ванны 1 установлен скребковый конвейер 2. Под верхней ветвью наклонной части конвейера, выдающей концентрат, располагается направляющая плоскость 3, по которой перемещается концентрат, выдаваемый из ванны, в желоб 4.

Рис. 2.5. Схема сепаратора со скребковым конвейером

Суспензия заливается в ванну так, чтобы она перекрывала верхний край скребков верхней части конвейера. Уголь загружается в начале горизонтального участка конвейера. Материал большей плотности, чем плотность суспензии, погружается и выносится из ванны нижней ветвью конвейера в желоб 5, а всплывший продукт выносится верхней ветвью.

Сепаратор обладает следующими преимуществами по сравнению с другими типами сепараторов:

дно и боковые продолжения дна ванны непрерывно очищаются скребками конвейера, поэтому выпадающий в небольшом количестве утяжелитель непрерывно удаляется;

удаление всплывшего и утонувшего продуктов производится одним конвейером;

отсутствует различие между плотностью суспензии в выше- и нижележащих зонах. Для обеспечения такого постоянства плотности суспензии достаточно небольшое движение жидкости, создаваемое скребковым конвейером;

малая глубина ванны предопределяет небольшой объем заливаемой суспензии, что позволяет очень быстро изменять ее плотность;

в связи с незначительными габаритами ванны ее можно легко установить для обогащения крупного угля вместо породоотборных лент или столов.
