Александр Полулях - Тяжелосредное обогащение углей

Рис. 2.6. Сепаратор Тромпа для разделения угля на два продукта

Сепаратор Тромпа для разделения угля на два продукта (рис. 2.6) представляет собой ванну, состоящую из двух частей: для суспензии 1 и для поддержания нижней ветки пластинчатого конвейера 2, снабженную верхним скребковым конвейером 3 и нижним скребковым конвейером 4. Уголь подается в сепаратор и расслаивается на две части: концентрат, удаляемый нижней ветвью конвейера 3, и отходы, удаляемые верхней частью конвейера 4.

Суспензия вводится в сепаратор в месте, указанном стрелками, а удаляется из сепаратора вместе с отходами.

Конструкция сепаратора обеспечивает движение продуктов обогащения по направлению движения рабочих ветвей конвейеров, что способствует более точному разделению угля по плотности и уменьшает износ цепей конвейеров, так как цепь в большей своей части перемещается вне суспензии.

Схема кольцевого скребкового сепаратора (аппарат Нельсон Дэвис) приведена на рис. 2.7. Внутри корпуса концентрически установлен неподвижный цилиндр с широким отверстием внизу. В корпусе вращается колесо с лопастями, проходящими от одной торцовой стенки до другой. Привод осуществляется через фрикционные ролики, расположенные в верхней части колеса. Уголь поступает на опускающиеся лопасти (на рис. 2.7 – справа), движется между наружными и внутренними стенками корпуса и попадает под уровень суспензии. Легкая фракция всплывает и удаляется с потоком суспензии к сливному порогу, тяжелая – падает вниз и поднимается затем движущимися лопастями в верхний желоб для породы.

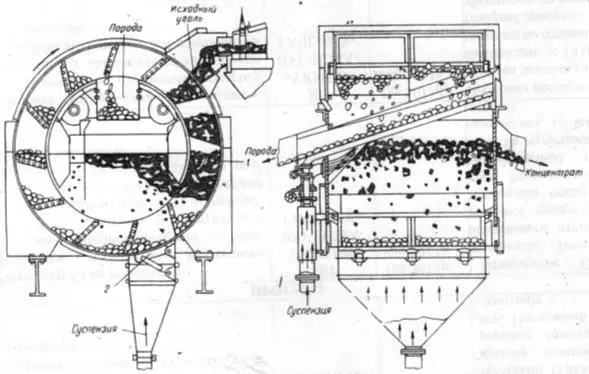

Рис. 2.7. Сепаратор Нельсон Дэвис:

1 – зона первичного разделения; 2 – решетка диффузора для впуска суспензии

Суспензия подводится снизу посредством диффузора и проходит через решетку внутрь сепаратора, создавая, восходящий поток. Этот поток достаточно силен у самой решетки, так что случайно захваченный кусок легкого угля освобождается от осевшей породы. Размер отверстия диффузора 2×0,6 м, размер щели в решетке сначала был 6 мм, а затем его увеличили до 9 мм. Это ликвидировало забивание решетки и позволило обойтись без периодического частичного выпуска суспензии для промывки решетки. Кроме того, площадь отверстий была уменьшена на 60 % для усиления действия восходящего потока у входа в ванну.

Схема сепаратора со спиральным конвейером (сепаратор ДонУГИ) приведена на рис. 2.8.

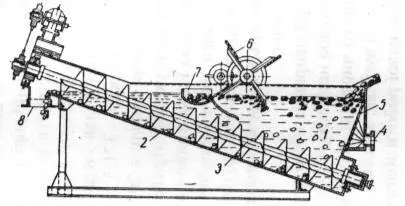

Рис. 2.8. Сепаратор ДонУГИ

Сепаратор представляет собой мелкодонную наклонную сварную ванну 1, основанием которой является полукруглый лоток 2 винтового конвейера 3, предназначенного для удаления породы из зоны разделения. Боковые стенки ванны от основания расходятся вверх под углом 70° к горизонту. Торцевая стенка ванны со стороны загрузки – вертикальная. Сочетание подъема основания с наклоном боковых стенок придает ванне вид лотка, сужающегося вперед и вниз, что приводит к уменьшению ее сечения в сторону разгрузки, обеспечивает необходимые условия для равномерноускоренного движения среды и способствует повышению устойчивости дисперсного вещества в потоке.

Суспензия подается в сепаратор через торцевую стенку по трубе 4, входящей в нижнюю часть ванны. Перед входным отверстием для суспензии установлена наклонная распределительная решетка 5, образующая сужающуюся вверх клиновидную распределительную камеру. Наличие перфорированной решетки необходимо для равномерного распределения потока суспензии по всему сечению ванны и устранения турбулентности потока.

Уголь загружается в сепаратор сверху в начальную наиболее широкую часть ванны при помощи питателя.

Всплывший продукт вращающимися лопастями разгружается в поперечный желоб 7 через порог на уровне потока суспензии в конце рабочего пространства ванны.

Погрузившийся продукт поднимается вдоль по лотку винтовым конвейером и выгружается через люк 8 немного выше уровня суспензии в ванне.

В сепараторе осуществляется непрерывный равномерноускоренный поток с разгрузкой суспензии вместе с продуктами обогащения на дренажные грохоты. Скорость потока определяется условиями сохранения ламинарного режима исходя из критерия безразмерного параметра и составляет в наибольшем сечении ванны, у распределительной решетки, 3–3,5 см/сек и в наименьшем сечении у сливного порога для всплывшего продукта, – 6,0–7,0 см/сек. Коэффициент сужения ванны по длине равен, таким образом, 0,5.

Рассматриваемый сепаратор является проточной машиной открытого типа, в конструкции которой учтены требования, предъявляемые к сепаратору.

Из подвижных частей внутри сепаратора подвержены износу только лопасти винтового конвейера, которые не имеют каких-либо шарнирных и трущихся соединений.

Сепаратор разделяет уголь на два продукта.

В процессе испытаний было установлено, что описанный тип сепаратора, наряду с простотой конструкции и технологическими качествами, отличается также высокой производительностью.

Схема сепаратора с ленточным конвейером (сепаратор «Ридли-Сколс») приведена на рис. 2.9.

Сепаратор «Ридли-Сколс» имеет вид трехгранной прямоугольной призмы, установленной так, что ее наклонная грань образует дно аппарата. Ширина сепаратора примерно 2 м, максимальная высота 1,3 м.

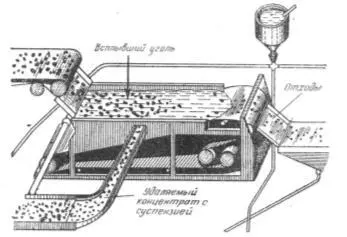

Рис. 2.9. Сепаратор «Ридли-Сколс»

Рядовой уголь и суспензия загружаются в сепаратор с глубокой стороны и движутся со скоростью 2–3 м/мин к противоположной, мелкой стороне. Суспензия подается насосом через расположенный у вертикальной стороны аппарата распределительный карман, отделенный от ванны листом с отверстиями. Всплывший продукт движется вместе с потоком и подается лопатой специальной конструкции в желоб, расположенный по всей ширине аппарата под поверхностью суспензии. Механическая лопата подвешена на валу, который вращается в подшипниках, расположенных над ванной. Из желоба продукт выдается на дренажный грохот.

Для устранения завихрений стенкам желоба придана обтекаемая форма.

Утонувший продукт выносится из сепаратора на прорезиненном конвейере, передвигающемся внутри сепаратора вдоль его дна. Обратная ветвь ленты расположена вне ванны аппарата. Лента вводится в торцовую стенку ванны через эластичные водонепроницаемые пазы.
