Александр Полулях - Тяжелосредное обогащение углей

Преимущества обогащения в тяжелосредных сепараторах узких классов углей (при уменьшенном отношении d max/ d m in), вытекающие из теоретических представлений, были подтверждены экспериментальным путем. Так, при обогащении угля крупностью 6-25 мм в тяжелосредном сепараторе в суспензии плотностью 1800 кг/м 3эффективность разделения Е pm составила 70 кг/м 3, а при обогащении того же угля раздельно по классам 6-13 и 13–25 мм – 67 и 48 кг/м 3соответственно. Принцип обогащения узких классов углей был реализован в опытном образце промышленного сепаратора СКВД-32, в котором, например, класс 6-25 мм обогащался с эффективностью Е pm = 80 кг/м 3, а этот же класс в составе более широкого класса крупности 6-350 мм – с эффективностью Е pm = 150 кг/м 3, т. е. значительно худшей.

Оптимизация гидродинамической формы ванны и рациональная система подачи горизонтального потока улучшают распределение скоростей суспензии и уменьшают масштаб турбулентных вихрей. Однако создание сепаратора, в ванне которого полностью были бы исключены циркуляции суспензии и скорость равномерна, практически невозможно. В связи с этим реальная скорость продвижения разделяемого материала в горизонтальном направлении меньше скорости суспензии, так как циркуляционные вихри притормаживают перемещение слоя угля. Кроме того, у стенок ванны скорость перемещения несколько меньше, чем в центральной части.

Усредненная скорость продольного транспортирования материала ν‾ т р связана с усредненной горизонтальной скоростью потока суспензии ν‾ с поправочным коэффициентом:

где

Рис. 2.3. Зависимость времени пребывания в ванне сепаратора легких зерен (крупность 100 мм) от разности плотностей зерен и суспензии δ з-δ с, кг/м 3

Изучение закономерностей движения зерен разделяемого материала в ванне сепаратора приводит к выводу, что интенсивность процесса лимитируется скоростью передвижения к разгрузочной части зерен, плотность которых меньше или близка к плотности суспензии. Тяжелые зерна быстро погружаются в начальной части ванны со скоростью, которая в 2–2,5 раза превосходит среднюю скорость передвижения слоя легких зерен. Легкие зерна, имеющие плотность, близкую к плотности суспензии, длительное время находятся в ванне сепаратора, накапливаясь в ней и тормозя передвижение всей массы легких зерен.

Экспериментальные исследования, проведенные на полупромышленном сепараторе, показали, что время продвижения зерен от места загрузки до сливного порога резко возрастает с уменьшением разности плотностей зерен и суспензии (рис. 2.3).

Для зерен крупностью 100 мм значение коэффициента b в уравнении (2.22) находится в пределах 0,12-0,87 при изменении разности плотностей зерен и суспензии от -50 до -300 кг/м 3. Абсолютные скорости перемещения указанных зерен вдоль ванны полупромышленного сепаратора составляют от 7 до 20 см/с.

Наиболее полная классификация конструкций тяжелосредных сепараторов была сделана польским профессором Т.С. Лясковским. По предложенной классификации все сепараторы разделены на два вида: подвижные и неподвижные. К подвижным относятся все барабанные сепараторы («Вемко», «Гардинг», «Рейнгайзен» и др.).

Неподвижные виды сепараторов разделены на два типа: с глубокой и мелкой ванной. Сепараторы с глубокой ванной объединяют в три группы: механические («Чанс», «Де-Войс», «Тромп» и др.), аэролифтные («Вемко», «Нельдко», «Сайнамид», «Сайнамид II», «Гумбольдт») и гидравлические (Эльзасский, Топоркова, «Трюмпельман» и др.).

Сепараторы с мелкой ванной разделяются на три группы: гребковые (ДSМ, ККН, Южгипрошахта, Лензена, Землянского), ленточные («Жезал», ДонУГИ, «Ридли-Сколз», «Фогель» и др.) и с элеваторным колесом («Линк-Белт», «Нельсон-Дэвис», «Саймон-Карве», «Дрюбой», «Взбодиш», Н.Р.С., СК, СКВ, СКВП, СКВД и др.)

Такая классификация (рис. 2.4) охватывает практически все виды тяжелосредных сепараторов.

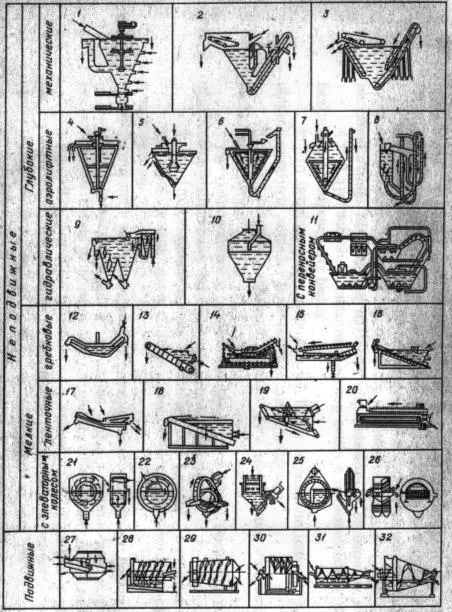

Рис. 2.4. Классификация тяжелосредных сепараторов по Т.С. Лясковскому

Для обогащения в тяжелых суспензиях применяют различные конструкции сепараторов.

Конструкция сепаратора должна обеспечить поддержание устойчивой плотности суспензии в зоне расслоения обогащаемого материала, полное расслоение материала по плотности, быстрое удаление из ванны сепаратора продуктов обогащения и достаточную производительность.

Классификация сепараторов производится по следующим признакам:

1) способу поддержания (стабилизации) плотности суспензии:

с поступательным вертикальным движением суспензии;

с поступательным горизонтальным движением суспензии;

с вращательным движением суспензии;

2) характеру циркуляции суспензии:

закрытые – суспензия отделяется от продуктов обогащения в сепараторе на специальных ситах;

открытые – суспензия отделяется от продуктов обогащения вне сепаратора;

полуоткрытые – суспензия отделяется от одного продукта обогащения – в сепараторе и от другого продукта – вне сепаратора;

3) количеству выделяемых продуктов:

двухпродуктовые;

трехпродуктовые;

4) форме ванны:

корытные;

пирамидальные и призматические;

конусные;

барабанные;

5) способу удаления продуктов обогащения:

со скребковыми конвейерами;

с элеваторными колесами.

Первые два классификационных признака оказывают непосредственное влияние на процесс обогащения в сепараторах и косвенное влияние – последние три признака.

Пирамидальные, призматические и конусные сепараторы имеют глубокую ванну; корытные и барабанные – мелкую. В настоящее время в углеобогащении сепараторы с глубокой ванной не применяются.

Форма ванны сепаратора определяется рядом факторов:

необходимостью достижения максимальной стабильности суспензии;

стремлением к максимальному увеличению производительности сепаратора при одновременном уменьшении его размеров;

необходимостью устройства механических приспособлений для удаления продуктов обогащения и для обеспечения спокойного ввода угля в суспензию.

Одним из недостатков метода обогащения в минеральных суспензиях является абразивное действие утяжелителя на движущиеся металлические детали сепаратора, соприкасающиеся с суспензией. Поэтому желательно максимально уменьшить количество движущихся металлических частей, погруженных в суспензию. Одно время наиболее распространенным приспособлением для удаления продуктов обогащения являлись металлические скребковые конвейеры. Однако большое количество шарнирных соединений в цепи конвейера приводило к быстрому их износу и необходимости в связи с этим довольно частого ремонта цепи конвейера. Поэтому в последнее время конструкторы сепараторов стремятся избежать установки скребковых конвейеров для удаления продуктов обогащения, заменяя последние вращающимися колесами и спиралями, механическими лопатами, вращающимися лопастями, резиновыми лентами, что в ряде случаев предопределяет форму сепаратора.
