Вячеслав Пшеничников - Коды ошибок Тойота и методы устранения

– Обрыв в цепи датчика фаз или же выход его из строя

– Неисправность датчика холостого хода или ротора холла

– Неисправность датчиков коленвала и распредвала

Несоответствие сигналов с датчиков коленвала и распредвала (ряд 1, датчик B)

Crankshaft Position Camshaft Position Correlation Bank 1 Sensor «B»

Характеристики и метод устранения:

То же, что и P0016

Несоответствие сигналов с датчиков коленвала и распредвала (ряд 2, датчик А)

Crankshaft Position Camshaft Position Correlation Bank 2 Sensor «A»

Характеристики и метод устранения:

То же, что и P0016

Несоответствие сигналов с датчиков коленвала и распредвала (ряд 2, датчик B)

Crankshaft Position Camshaft Position Correlation Bank 2 Sensor «B»

Характеристики и метод устранения:

То же, что и P0016

Устройство управления положения распредвала «A» (ряд 2)

Camshaft Position «A» Actuator Circuit Bank 2

Характеристики и метод устранения:

То же, что и P0010

Устройство управления положения распредвала «А» (ряд 2) Избыточное опережение установки фаз газораспределения

Camshaft Position «A» Timing Over-Advanced or System Performance Bank 2

Характеристики и метод устранения:

То же, что и P0016

Устройство управления положения распредвала «А» (ряд 2) Избыточное опаздывание установки фаз газораспределения

Camshaft Position «A» Timing Over-Retarded Bank 2

Характеристики и метод устранения:

То же, что и P0016

Устройство управления положения распредвала «В» (ряд 2)

Camshaft Position «B» Actuator Circuit Bank 2

Характеристики и метод устранения:

То же, что и P0010

Устройство управления положения распредвала «В» (ряд 2) Избыточное опережение установки фаз газораспределения

Camshaft Position «B» Timing Over-Advanced or System Performance Bank 2

Характеристики и метод устранения:

То же, что и P0016

Устройство управления положения распредвала «В» (ряд 2) Избыточное опаздывание установки фаз газораспределения

Camshaft Position «B» Timing Over-Retarded Bank 2

Характеристики и метод устранения:

То же, что и P0016

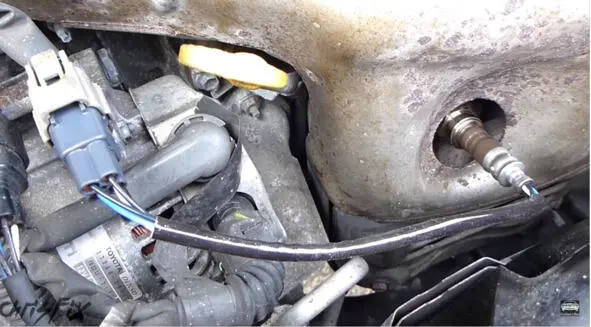

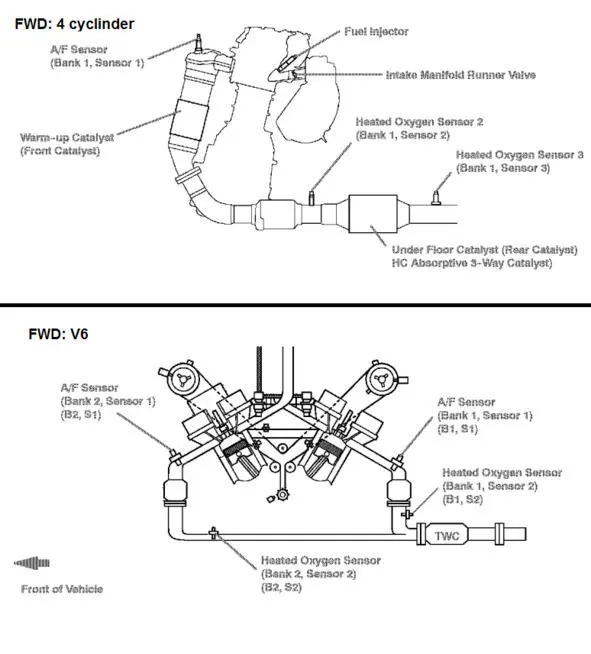

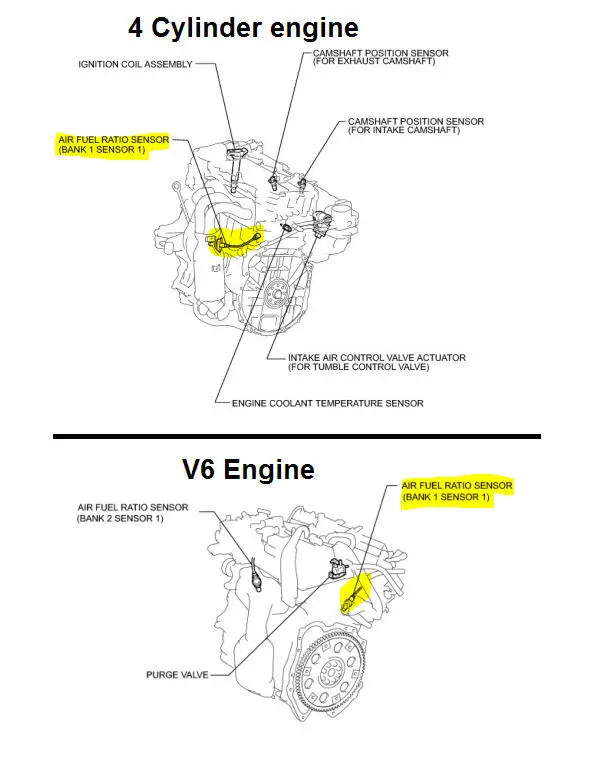

Слабый ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 1

Oxygen Sensor Heater Control Circuit Low Bank 1 Sensor 1

Возможные причины

– Неисправность датчика

– Замыкание или обрыв цепи датчика

– Ослаблен какой-либо контакт в цепи датчика

– Неисправность блока управления двигателем (ЭБУ)

Технические примечания

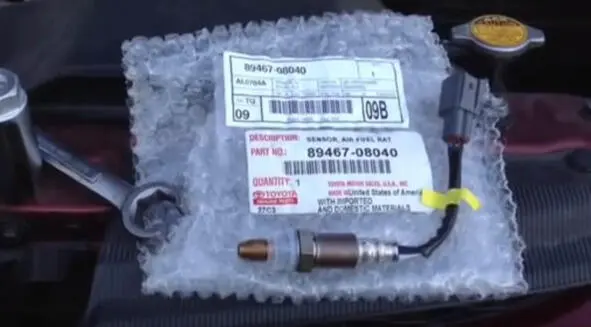

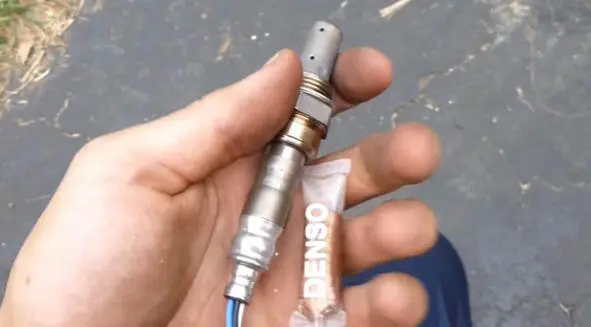

Замените датчик

Условия появления ошибки

Ошибка фиксируется, когда контроллер ЭСУД обнаруживает чрезмерно низкое напряжение через цепь кислородного датчика

Описание

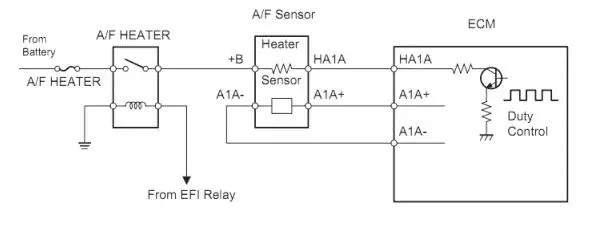

Датчик соотношения воздух-топливо (A / F) должен достичь минимальной рабочей температуры 1200 градусов F для получения точного сигнала напряжения. Чем быстрее датчик соотношения воздух-топливо достигнет этой температуры, тем быстрее датчик начнет посылать точный сигнал на модуль управления двигателем (ECM). Чтобы достичь требуемой температуры, внутри датчика есть нагревательный элемент. Контроллер ЭСУД контролирует элемент нагревателя датчика соотношения воздух-топливо на основе сигналов от температуры охлаждающей жидкости двигателя и нагрузки двигателя. ECM управляет схемой нагревательного элемента. Контроллер ЭСУД контролирует сигнал напряжения, принимаемый через схему элемента нагревателя, и определяет состояние цепи, сравнивая напряжение, обнаруженное с заводскими характеристиками.

Сопутствующие симптомы

– Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

Сильный ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 1

Oxygen Sensor Heater Control Circuit High Bank 1 Sensor 1

Характеристики и метод устранения:

То же, что и P0031

Неисправность в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 2

Oxygen Sensor Heater Control Circuit Bank 1 Sensor 2

Характеристики и метод устранения:

То же, что и P0031

Слабый ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 2

Oxygen Sensor Heater Control Circuit Low Bank 1 Sensor 2

Характеристики и метод устранения:

То же, что и P0031

Сильный ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 2

Oxygen Sensor Heater Control Circuit High Bank 1 Sensor 2

Характеристики и метод устранения:

То же, что и P0031

Слабый ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 3

HO2S Heater Control Circuit Low Bank 1 Sensor 3

Характеристики и метод устранения:

То же, что и P0031

Сильный ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 1, датчик 3

Heated Oxygen Sensor 3 Heater Control Circuit Low

Характеристики и метод устранения:

То же, что и P0031

Слабый ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 2, датчик 1

Oxygen Sensor Heater Control Circuit Low Bank 2 Sensor 1

Характеристики и метод устранения:

То же, что и P0031

Сильный ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 2, датчик 1

Air-Fuel Ratio Sensor Heater Control Circuit High 21

Характеристики и метод устранения:

То же, что и P0031

Слабый ток в цепи управления нагревательного элемента кислородного датчика (лямбда зонд), банк 2, датчик 2
