Вячеслав Пшеничников - Коды ошибок Тойота и методы устранения

– Двигатель работает с перебоями

– Двигатель работает с шумом

Описание ошибки

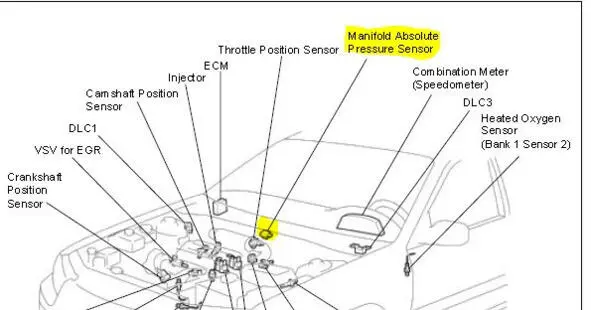

Благодаря встроенному сенсорному блоку датчик абсолютного давления коллектора обнаруживает давление впускного коллектора в качестве напряжения. Затем контроллер ЭСУД определяет базовую длительность впрыска и базовый угол предварительного впрыска на основе этого напряжения. Так как датчик абсолютного давления коллектора не использует атмосферное давление в качестве критерия, а определяет абсолютное давление внутри впускного коллектора (давление пропорционально существующему абсолютному вакууму 0), на него не влияют флуктуации атмосферного давления из-за большой высоты и других факторов. Это позволяет контролировать соотношение воздух-топливо на правильном уровне при любых условиях.

Многочисленные сбои абсолютного давления в коллекторе / 31

Manifold Absolute Pressure/Barometric Pressure Circuit Range/Performance Problem

Характеристики и метод устранения:

То же, что и P0105

Неисправность цепи температуры всасываемого воздуха (IAT) / 24

Intake Air Temperature Circuit Malfunction

Возможные причины

– Неисправность датчика температуры всасываемого воздуха

– Грязный датчик температуры всасываемого воздуха

– Грязный воздушный фильтр

– Замыкание или обрыв цепи датчика температуры всасываемого воздуха

– Ослаблен какой-либо контакт в цепи датчика температуры всасываемого воздуха

Условия появления ошибки

– Сигнал о высоком или низком напряжении от датчика отправляется в модуль управления двигателем (ECM)

Описание ошибки

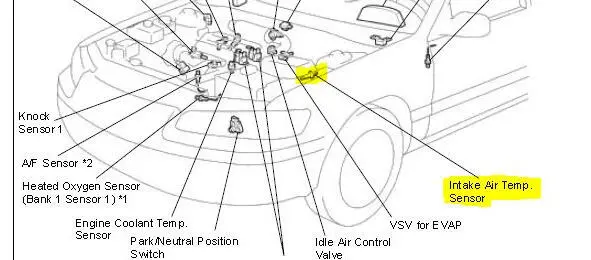

Датчик температуры всасываемого воздуха (IAT) встроен в датчик массового расхода воздуха или в некоторых транспортных средствах, установлен на корпусе воздушного фильтра. Датчик обнаруживает температуру всасываемого воздуха и передает сигнал в модуль управления двигателем (ECM). В датчике температуры используется термистор, чувствительный к изменению температуры. Электрическое сопротивление термистора уменьшается в ответ на повышение температуры. Сигнал температуры всасываемого воздуха используется как вход для различных систем в транспортном средстве.

Температура впускного воздуха (IAT) цепи Низкая – Cor ’04

Intake Air Temperature Circuit Low Input

Характеристики и метод устранения:

То же, что и P0110

Температура впускного воздуха (IAT) цепи Высокая – Cor ’04

Intake Air Temperature Circuit High Input

Характеристики и метод устранения:

То же, что и P0110

Температура охлаждающей жидкости Неисправности цепей / 22

Engine Coolant Temperature Circuit

Возможные причины

– Неисправен датчик температуры охлаждающей жидкости двигателя (ECT)

– Неисправный термостат охлаждающей жидкости двигателя

– Обрыв или короткое замыкание цепи датчика температуры охлаждающей жидкости двигателя (ECT)

– Неправильное электрическое соединение датчика температуры охлаждающей жидкости двигателя (ECT)

Технические примечания

Если уровень антифриза в норме, сначала замените термостат. Если проблема все еще существует, проверьте / замените датчик температуры охлаждающей жидкости.

Условие появления ошибки

Чрезмерно низкое или высокое напряжение от датчика направляется в модуль управления двигателем (ECM).

Сопутствующие симптомы

– Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

Описание ошибки

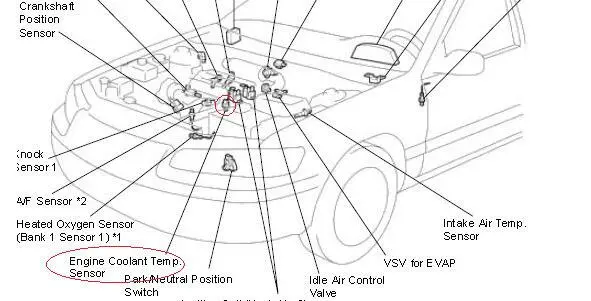

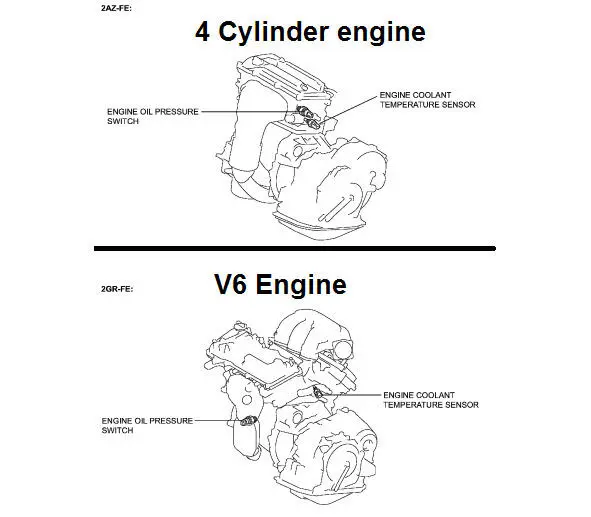

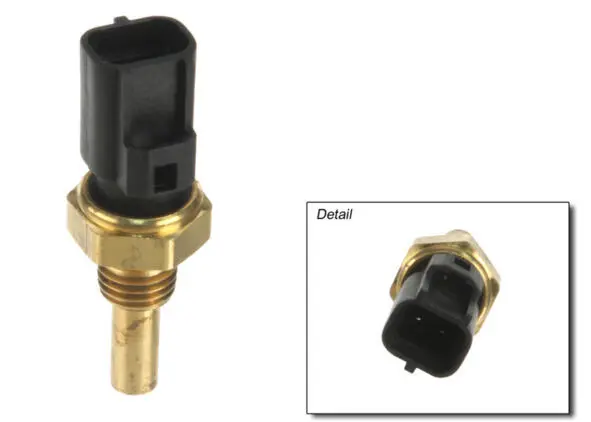

Датчик температуры охлаждающей жидкости двигателя (ECT) используется для определения температуры охлаждающей жидкости двигателя. Датчик изменяет сигнал напряжения от модуля управления двигателем (ECM). Модифицированный сигнал возвращается к ECM в качестве входной температуры охлаждающей жидкости двигателя. Датчик использует термистор, который чувствителен к изменению температуры. Электрическое сопротивление термистора уменьшается с ростом температуры.

Диапазон температуры охлаждающей жидкости в двигателе (после работы двигателя не менее 20 минут, значение температуры охлаждающей жидкости двигателя составляет 30° C или менее)

Engine Coolant Temperature Circuit Range/Performance Problem

Характеристики и метод устранения:

То же, что и P0115

Низкий уровень температуры охлаждающей жидкости двигателя

Engine Coolant Temperature Circuit Low Input

Характеристики и метод устранения:

То же, что и P0115

Высокий уровень температуры охлаждающей жидкости двигателя

Engine Coolant Temperature Circuit High Input

Характеристики и метод устранения:

То же, что и P0115

Датчик положения дроссельной заслонки / педали / выключатель «A» Неисправность цепи / 41

Throttle Pedal Position Sensor/Switch «A» Circuit Malfunction

Возможные причины

– Неисправен датчик положения дроссельной заслонки

– Обрыв или короткое замыкание цепи датчика положения дроссельной заслонки

– Неправильное электрическое соединение датчика положения дроссельной заслонки

Технические примечания

Очень распространенная проблема с моделями Toyota. Перед заменой каких-либо деталей попробуйте очистить корпус дроссельной заслонки и сбросить ошибку. Если коды вернутся, то необходимо заменить датчик положения дроссельной заслонки (TPS).

Условие появления ошибки

Чрезмерно низкое или высокое напряжение от датчика направляется в модуль управления двигателем (ECM).

Сопутствующие симптомы

– Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

Описание ошибки

Датчик положения дроссельной заслонки (TPS) реагирует на движение педали акселератора. Этот датчик является своего рода потенциометром, который преобразует положение дроссельной заслонки в выходное напряжение и излучает сигнал напряжения в модуль управления двигателем (ECM). Кроме того, датчик обнаруживает скорость открытия и закрытия дроссельной заслонки и подает сигнал напряжения в ECM. Положение холостого хода дроссельной заслонки определяется ECM, принимающим сигнал от датчика положения дроссельной заслонки. Этот датчик управляет работой двигателя, например, сбой топлива. С другой стороны, широко открытый и закрытый переключатель положения дроссельной заслонки, который встроен в блок датчика положения дроссельной заслонки, не используется для управления двигателем.
