Наиболее точно (со средней ошибкой 0,1–0,2 мм в масштабе карты) показываются геодезические пункты и некоторые ориентиры (отдельные выделяющиеся башни, заводские трубы, церкви и т. п.).

Элементы местности, ясно и четко выраженные на местности, изображаются на картах со средней ошибкой 0,5 мм. На картах труднодоступных районов (горных, горно–таежных, лесисто–болотистых и др.) такие же элементы местности показываются менее точно – со средней ошибкой 0,75–1 мм.

Средние ошибки положения горизонталей по высоте на картах равнинной и холмистой местности составляют половину высоты сечения рельефа данной карты, а на картах горных районов – высоту сечения рельефа.

При оценке точности положения на карте данного объекта следует учитывать не только его характер, но и местонахождение.

В населенных пунктах с необходимой точностью показываются только их внешний контур, а также главные проезды и ближайшие к перекресткам строения.

Планы городов и специальные карты

План(топографический) – изображение небольшого участка или объекта местности на бумаге. Обычно планы составляются в крупных масштабах, местность на них характеризуется, как правило, более детально, чем на картах.

Планы городовпредназначаются для детального изучения городов, для ориентирования, целеуказания и управления войсками в ходе боя.

На плане города помещаются данные не только о наземных, но и о подземных объектах (метро, канализация, коллекторы связи и т. п.), дается наименование улиц (непосредственно на плане или списком на полях с указанием их места по квадратам сетки, нанесенной на план), указывается подробный перечень важнейших объектов, иногда дается справка, характеризующая данный пункт в политическом, экономическом и военном отношении.

Специальные карты– карты, на которых с большей детальностью отображены отдельные элементы местности или нанесены специальные данные. Специальные карты весьма многочисленны и разнообразны.

К ним относятся карты: исторические, экономические, политико–административные, гидрологические, геологические, дорожные и многие другие.

Основными специальными картами, предназначенными для использования в штабах и войсках, являются:

♦ аэронавигационные карты;

♦ карты с сеткой ПВО;

♦ карты путей сообщения;

♦ рельефные карты;

♦ обзорно–географические (в прямоугольных рамках);

♦ карты изменений местности;

♦ карты водных рубежей (участков реки);

♦ карты горных проходов и перевалов;

♦ карты с разведывательными данными о противнике;

♦ карты источников водоснабжения и др.

Одни карты создаются заблаговременно в мирное время, другие – в ходе боевых действий.

Аэронавигационные картыпредназначаются для подготовки и выполнения полетов авиации. Картографическая проекция этих карт, их содержание и оформление подчинены удовлетворению требований аэронавигации.

Карты путей сообщения и автодорожные картыпредназначаются для планирования и осуществления передвижения войск и организации воинских перевозок. Они содержат более детальные технические и эксплуатационные характеристики дорожной сети по сравнению с топографическими картами.

Рельефные картыизготавливаются в масштабе 1:500 000 и 1:1 000 000, а для отдельных районов – в масштабе 1:200 000 и крупнее; они предназначаются для более наглядного представления о рельефе местности при планировании и организации боевых действий войск.

Содержание рельефных карт такое же, как и топографических карт соответствующего масштаба, но рельеф на них дан объемно и несколько утрированно (вертикальный масштаб всегда крупнее горизонтального).

Обзорно–географические карты(в прямоугольных рамках) создаются в масштабе 1:500 000, 1:1 000 000, 1:2 500 000, 1:5 000 000; они используются для изучения местности театров военных действий, отдельных районов и операционных направлений.

Карты изменений местности в районах ядерных ударов издаются в масштабе 1:100 000 и 1:200 000; они представляют собой топографические карты соответствующего масштаба, в которые впечатаны данные, характеризующие происшедшие изменения местности (разрушенные населенные пункты, завалы в лесах, затопленные и заболоченные участки местности и т. п.).

Карты водных рубежей и участков реки предназначаются для изучения и оценки водных преград (участков реки); масштаб карт преимущественно 1:50 000 и 1:100 000, иногда масштаб ширины реки более крупный, чем масштаб изображения прилегающей местности. Карта содержит детальные характеристики водного рубежа, существующих переправ (мостов, паромов, бродов), гидротехнических сооружений и поймы реки (заболоченность, пересеченность старицами и протоками, грунты и т. п.).

Разведывательная карта представляет собой обычную или бланковую (одноцветную) карту, на которую нанесены условными знаками разведывательные данные. Она издается для доведения до войск результатов дешифрирования аэроснимков.

Разграфка и номенклатура карт

Разграфка карт – система деления карт на отдельные листы. Номенклатура карт – система нумерации и обозначения отдельных листов. Каждый лист ограничен рамкой. Сторонами рамок листов топографических карт служат параллели и меридианы (табл. 6.3).

В основу номенклатуры топографических карт РФ положена карта масштаба 1:1 000 000.

Номенклатура карты масштаба 1:1 000 000.Вся поверхность Земли делится параллелями на ряды (через 4°), а меридианами – на колонны (через 6°); стороны образовавшихся трапеций служат границами листов карты масштаба 1:1 000 000. Ряды обозначаются заглавными латинскими буквами от А до V, начиная от экватора к обоим полюсам, а колонны – арабскими цифрами, начиная от меридиана 180° с запада на восток. Номенклатура листа карты состоит из буквы ряда и номера колонны.

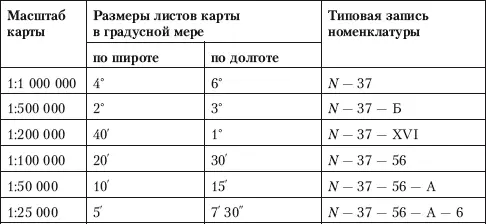

Таблица 6.3

Размеры листов топографических карт

Лист карты масштаба 1:500 000 является четвертой частью листа карты 1:1 000 000 и обозначается номенклатурой листа миллионной карты с добавлением одной из заглавных букв А, Б, В, Г русского алфавита, обозначающих соответствующую четверть. Например, лист карты масштаба 1:500 000 с г. Рязань имеет номенклатуру N —37 – Б. Лист карты масштаба 1:200 000 образуется делением миллионного листа на 36 частей (рис. 6.5); номенклатура его состоит из обозначения листа карты масштаба 1:1 000 000 с добавлением одной из римских цифр 1, II, III, IV, … XXXVI. Например, лист с г. Рязань имеет номенклатуру N – 37 – XVI.

Лист карты масштаба 1:100 000 получается делением листа миллионной карты на 144 части; номенклатура его состоит из обозначения листа карты 1:1 000 000 с добавлением одного из чисел 1, 2,3,4,143,144. Лист карты масштаба 1:50 000 образуется делением листа карты масштаба 1:100 000 на четыре части (рис. 6.6); его номенклатура состоит из номенклатуры стотысячной карты и одной из заглавных букв А, Б, В, Г русского алфавита, например, N —37–56 —А. Лист карты масштаба 1:25 000 получается делением листа карты масштаба 1:50 000 на четыре части; номенклатура его образуется из номенклатуры пятидесятитысячной карты с добавлением одной из строчных букв а, б, в, г русского алфавита (пример на рис. 6.6 – N – 37–56 – А – б).
