Прямоугольные координаты на картах

Прямоугольные координаты(плоские) – линейные величины: абсцисса х и ордината у, определяющие положение точек на плоскости (на карте) относительно двух взаимно перпендикулярных осей X и Y (рис. 6.14). Абсцисса X и ордината Y точки А – расстояния от начала координат до оснований перпендикуляров, опущенных из точки А на соответствующие оси, с указанием знака.

В топографии и геодезии, а также на топографических картах ориентирование производится по северу со счетом углов по ходу часовой стрелки, поэтому для сохранения знаков тригонометрических функций положение осей координат, принятое в математике, повернуто на 90°.

Прямоугольные координаты на топографических картах РФ применяются по координатным зонам. Координатные зоны – части земной поверхности, ограниченные меридианами с долготой, кратной 6°. Первая зона ограничена меридианами 0° и 6°, вторая – 6° и 12°, третья—12° и 18° и т.д.

Счет зон идет от Гринвичского меридиана с запада на восток. Протяженность каждой зоны с севера на юг – порядка 20 000 км. Ширина зоны на экваторе – около 670 км, на широте 40° – 510 км, на широте 50 °– 430 км, на широте 60° – 340 км.

Рис. 6.14.Прямоугольные координаты

Все топографические карты в пределах данной зоны имеют общую систему прямоугольных координат. Началом координат в каждой зоне служит точка пересечения среднего (осевого) меридиана зоны с экватором (рис. 6.15), средний меридиан зоны соответствует оси абсцисс, а экватор – оси ординат. При таком расположении координатных осей абсциссы точек, расположенных южнее экватора, и ординаты точек, расположенных западнее среднего меридиана, будут иметь отрицательные значения. Для удобства пользования координатами на топографических картах принят условный счет ординат, исключающий отрицательные значения ординат. Это достигнуто тем, что отсчет ординат идет не от нуля, а от величины 500 км, т. е. начало координат в каждой зоне как бы перенесено на 500 км влево вдоль оси Y. Кроме того, для однозначного определения положение точки по прямоугольным координатам на земном шаре к значению координаты Y слева приписывается номер зоны (однозначное или двузначное число).

Зависимость между условными координатами и их действительными значениями выражается формулами

X' = X; Y' = Y – 500 000,

где X и Y – действительные значения координат; X, Y – условные значения координат. Например, если точка имеет координаты X =5 650 450; Y =3 120 840, то это значит, что точка расположена в третьей зоне на удалении 120 км 840 м от среднего меридиана зоны (620 840–500 000) и к северу от экватора на удалении 5650 км 450 м.

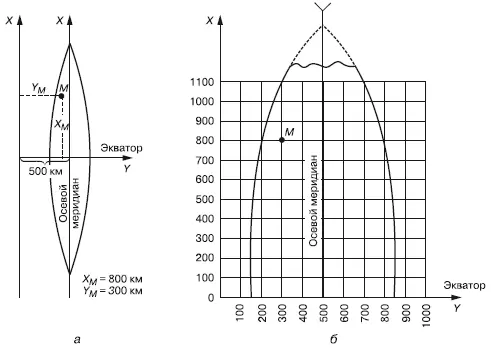

Рис. 6.15.Система прямоугольных координат на топографических картах: а – одной зоны; б – части зоны

Полные координаты– прямоугольные координаты, записанные (названные) полностью, без каких–либо сокращений. В примере, приведенном выше, даны полные координаты объекта:

X = 5 650 450; Y = 3 620 840.

Сокращенные координатыприменяются для ускорения целеуказания по топографической карте, в этом случае указываются только десятки и единицы километров и метры. Например, сокращенные координаты данного объекта будут:

X = 50 450; Y = 20 840.

Сокращенные координаты нельзя применять при целеуказании на стыке координатных зон и если район действий охватывает пространство протяженностью более 100 км по широте или долготе. Координатная (километровая) сетка– сетка квадратов на топографических картах, образованная горизонтальными и вертикальными линиями, проведенными параллельно осям прямоугольных координат через определенные интервалы (табл. 6.4). Эти линии называются километровыми. Координатная сетка предназначается для определения координат объектов и нанесения на карту объектов по их координатам, для целеуказания, ориентирования карты, измерения дирекционных углов и для приближенного определения расстояний и площадей.

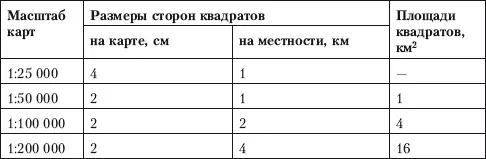

Таблица 6.4

Координатные сетки на картах

На карте масштаба 1:500 000 координатная сетка полностью не показывается – наносятся только выходы километровых линий по сторонам рамки (через 2 см). При необходимости по этим выходам координатная сетка может быть прочерчена на карте.

Километровые линии на картах подписываются у их зарамочных выходов и у нескольких пересечений внутри листа (рис. 6.16). Крайние на листе карты километровые линии подписываются полностью, остальные – сокращенно, двумя цифрами (т. е. указываются только десятки и единицы километров). Подписи у горизонтальных линий соответствуют расстояниям от оси ординат (экватора) в километрах. Например, подпись 6082 в правом верхнем углу показывает, что данная линия отстоит от экватора на 6082 км.

Подписи вертикальных линий обозначают номер зоны (одна или две первые цифры) и расстояние в километрах (всегда три цифры) от начала координат, условно перенесенного к западу от среднего меридиана на 500 км. Например, подпись 4308 в левом нижнем углу означает: 4 – номер зоны, 308 – расстояние от условного начала координат в километрах.

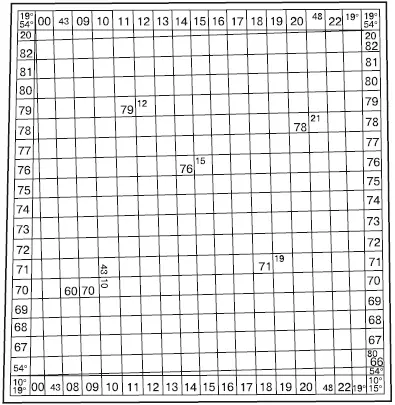

Рис. 6.16.Координатная (километровая) сетка на листе карты

Дополнительная координатная (километровая) сетка может быть нанесена на топографических картах масштаба 1:25 000, 1:50 000, 1:100 000 и 1:200 000 по выходам километровых линий в смежной западной или восточной зоне. Выходы километровых линий в виде черточек с соответствующими подписями даются на картах, расположенных на протяжении 2° к востоку и западу от граничных меридианов зоны.

Дополнительная координатная сетка предназначается для преобразования координат одной зоны в систему координат другой, соседней, зоны. При необходимости дополнительная координатная сетка прочерчивается на листе карты путем соединения одноименных черточек на противоположных сторонах рамки. Вновь построенная сетка является продолжением километровой сетки листа карты смежной зоны и должна полностью совпадать (смыкаться) с ней при склейке карты.

Определение прямоугольных координат по карте и нанесение объектов на карту по координатам

Определение прямоугольных координат объекта по карте циркулем
