При складывании карту необходимо тщательно разглаживать и как можно плотнее перегибать, не допуская перегибов ее на местах склейки листов.

Подъем элементов местности на карте (подъем карты)применяется, когда требуется более наглядно показать (выделить) местные предметы и элементы рельефа, которые имеют важное значение для данной задачи.

Элементы местности поднимают на карте цветными карандашами путем расцветки, увеличением условного знака, подчеркиванием или увеличением подписи названия.

Реки, ручьи и каналы поднимают утолщением линий и тушевкой синего цвета. Болота покрывают синей штриховкой, линиями, параллельными нижнему обрезу карты.

Мосты, переправы, гати и т. п. поднимают увеличением условного знака карандашом черного цвета. Используемые при ориентировании местные предметы, изображаемые внемасштабными условными знаками, обводят кружками черного цвета.

Рельеф поднимают растушевкой светло–коричневым цветом вершин или утолщением некоторых горизонталей и их оттенением (оттушевкой) в сторону понижения.

Леса, сплошные кустарники и сады поднимают обводом опушки утолщенной линией и легким закрашиванием контура зеленым цветом.

Дороги и маршруты поднимают проведением вдоль условного знака утолщенной линии коричневого цвета.

Населенные пункты поднимают подчеркиванием или увеличением надписей их названий. Небольшие населенные пункты, кроме того, выделяют обводом их по внешнему контуру.

Измерение (определение) расстояний и площадей по карте

При определении расстояний по карте пользуются численным или линейным (рис. 6.9) и поперечным масштабом 1:50 000 – в 1 сантиметре 500 метров.

Рис. 6.9.Численный и линейный масштабы, помещаемые на карте

Численный масштаб– масштаб карты, выраженный дробью, числитель которой – единица, а знаменатель – число, показывающее степень уменьшения на карте линий местности; чем меньше знаменатель масштаба, тем крупнее масштаб карты. Подпись численного масштаба на картах обычно сопровождается указанием величины масштаба – расстояния на местности (в метрах или километрах), соответствующего одному сантиметру карты. Величина масштаба в метрах соответствует знаменателю численного масштаба без двух последних нулей.

При определении расстояния с помощью численного масштаба линия на карте измеряется линейкой, полученный результат в сантиметрах умножается на величину масштаба.

Линейный масштаб– графическое выражение численного масштаба. Он представляет собой прямую линию, разделенную на определенные части, которые сопровождаются подписями, означающими расстояния на местности. Линейный масштаб служит для измерения и откладывания расстояний на карте.

На рис. 6.10 расстояние между точками А и В равно 1850 м.

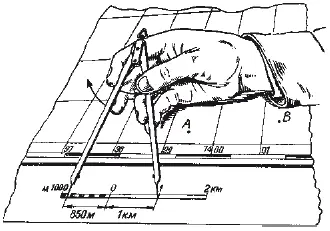

Рис. 6.10.Измерение расстояний по линейному масштабу

Поперечный масштаб– график (обычно на металлической пластинке) для измерения и откладывания расстояний на карте с предельной графической точностью (0,1 мм).

Стандартный (нормальный) поперечный масштаб имеет большие деления, равные 2 см, и малые деления (слева на графике), равные 2 мм. Кроме того, на графике имеются отрезки между вертикальной и наклонной линиями, равные по первой горизонтальной линии 0,2 мм, по второй – 0,4 мм, по третьей – 0,6 мм и т. д. С помощью стандартного поперечного масштаба можно измерять и откладывать расстояния на карте любого (метрического) масштаба. Отсчет расстояния по поперечному масштабу состоит из суммы отсчета на основании графика и отсчета отрезка между вертикальной и наклонной линиями. На рис. 6.11 расстояние между точками А и В (при масштабе карты 1:100 000) равно 5500 м (4 км + 1400 м + 100 м).

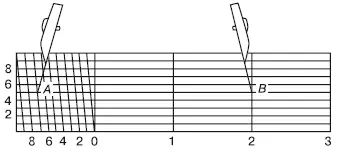

Рис. 6.11.Измерение расстояний по поперечному масштабу

Измерение расстояний циркулем–измерителем.При измерении расстояния по прямой линии иглы циркуля устанавливают на конечные точки, затем, не изменяя раствора циркуля, по линейному или поперечному масштабу отсчитывают расстояние. В том случае, когда раствор циркуля превышает длину линейного или поперечного масштаба, целое число километров определяется по квадратам координатной сетки, а остаток – обычным порядком по масштабу.

Ломаные линии удобно измерять путем последовательного наращивания раствора циркуля прямолинейными отрезками (рис. 6.12).

Измерение длин кривых линий производится последовательным отложением шага циркуля (рис. 6.13). Величина шага циркуля зависит от степени извилистости линии, но, как правило, не должна превышать 1 см. Для исключения систематической ошибки длину шага циркуля, определенную по масштабу или линейке, следует проверять измерением линии километровой сетки длиной 6–8 см.

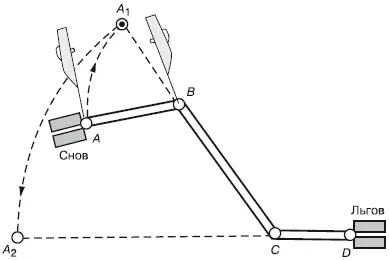

Рис. 6.12.Измерение расстояний способом наращивания раствора циркуля

Длина извилистой линии, измеренной по карте, всегда несколько меньше ее действительной длины, так как измеряются не кривая линия, а хорды отдельных участков этой кривой; поэтому в результаты измерений по карте приходится вводить поправку – коэффициенты увеличения расстояний.

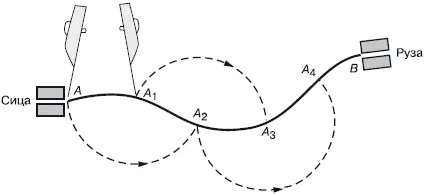

Рис. 6.13.Измерение расстояний шагом циркуля

Измерение расстояний курвиметром.Вращением колесика стрелку курвиметра устанавливают на нулевое деление, а затем прокатывают колесико по измеряемой линии с равномерным нажимом слева направо (или снизу вверх); полученный отсчет в сантиметрах умножают на величину масштаба данной карты.

Определение расстояний по прямоугольным координатамв пределах одной зоны можно произвести по формуле

где D – длина линии; x 1 , y 1 – координаты начальной точки прямой; x 2 , y 2 – координаты конечной точки прямой.

Определение площадей по квадратам километровой сетки.Площадь участка определяется подсчетом целых квадратов и их долей, оцениваемых на глаз. Каждому квадрату километровой сетки соответствует: на картах масштаба 1:25 000 и 1:50 000 – 1 км 2, на картах масштаба 1:100 000 – 4 км 2, на картах масштаба 1:200 000 – 16 км 2.
