Циркулем по перпендикуляру измеряют расстояние от данного объекта до нижней километровой линии и по масштабу определяют его действительную величину. Затем эту величину в метрах приписывают справа к подписи километровой линии, а при длине отрезка более километра вначале суммируют километры, а затем также приписывают число метров справа. Это будет координата объекта X (абсцисса).

Таким же приемом определяют и координату Y (ординату), только расстояние от объекта измеряют до левой стороны квадрата. При отсутствии циркуля расстояния измеряют линейкой или полоской бумаги.

Пример определения координат объекта А показан на рис. 6.17:

X = 5 877 100; Y = 3 302 700.

Здесь же дан пример определения координат объекта В, расположенного у рамки листа карты в неполном квадрате:

X = 5 874 850; Y = 3 298 800.

Определение прямоугольных координат координатомером

Координатомер – приспособление для отсчета координат. Наиболее распространен координатомер в виде прямого угла прозрачной линейки, по сторонам которого нанесены миллиметровые деления. Такого типа координатомер имеется на командирской линейке.

При определении координат координатомер накладывают на квадрат, в котором располагается объект, совмещая вертикальную шкалу с его левой стороной, а горизонтальную – с объектом.

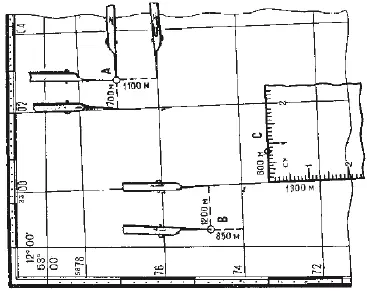

Рис. 6.17.Определение прямоугольных координат объектов по карте

Отсчеты в миллиметрах (десятые миллиметра отсчитывают на глаз) в соответствии с масштабом карты преобразуют в действительные величины – километры и метры, а затем величину, полученную по вертикальной шкале, суммируют (если она больше километра) с оцифровкой нижней стороны квадрата или приписывают к ней справа (если величина меньше километра). Это будет координата X объекта.

Таким же порядком получают и координату Y – величину, соответствующую отсчету по горизонтальной шкале, только суммирование производят с оцифровкой левой стороны квадрата.

Нанесение объекта на карту по прямоугольным координатам циркулем или линейкой

Прежде всего по координатам объекта в километрах и оцифровкам километровых линий находят на карте квадрат, в котором должен быть расположен объект.

Квадрат местонахождения объекта на карте масштаба 1:50 000, где километровые линии проведены через 1 км, находят непосредственно по координатам объекта в километрах.

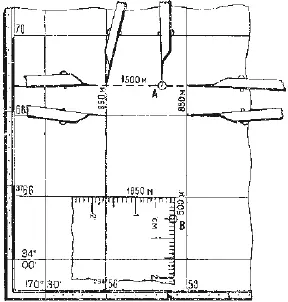

Рис. 6.18.Нанесение объектов на карту по прямоугольным координатам

На карте масштаба 1:100 000 километровые линии проведены через 2 км и подписаны четными числами, поэтому, если одна или две координаты объекта в километрах – нечетные числа, нужно находить квадрат, стороны которого подписаны числами на единицу меньше соответствующей координаты в километрах.

На карте масштаба 1:200 000 километровые линии проведены через 4 км, поэтому стороны нужного квадрата будут подписаны числами, кратными четырем, меньшими соответствующей координаты объекта в километрах на один, два или три километра. Например, если даны координаты объекта (в километрах) X = 6755 и Y = 4613, то стороны квадрата будут иметь оцифровки 6752 и 4612. После нахождения квадрата, в котором расположен объект, рассчитывают удаление объекта от нижней стороны квадрата и откладывают его в масштабе карты от нижних углов квадрата вверх. К полученным точкам прокладывают линейку и от левой стороны квадрата, также в масштабе карты, откладывают расстояние, равное удалению объекта от этой стороны.

На рис. 6.18 показан пример нанесения на карту объекта А по координатам X = 3 768 850, Y = 29 457 500.

Нанесение объекта на карту координатомером, выгравированным на командирской линейке

По координатам объекта в километрах и оцифровке километровых линий определяют квадрат, в котором находится объект. На этот квадрат накладывают координатомер так же, как и при определении координат (см. рис. 6.17), совмещают его вертикальную шкалу с западной стороной квадрата так, чтобы против нижней стороны квадрата был отсчет, соответствующий координате X в масштабе карты минус оцифровка этой стороны квадрата. Затем, не изменяя положения координатомера, находят на горизонтальной шкале отсчет, соответствующий (также в масштабе карты) разности координаты Y объекта и оцифровки западной стороны квадрата. Точка против штриха у этого отсчета будет соответствовать положению объекта на карте.

На рис. 6.18 показан пример нанесения на карту объекта В, расположенного в неполном квадрате, по координатам X = 3 765 500; Y = = 2 945 750.

В данном случае координатомер наложен так, чтобы горизонтальная шкала его была совмещена с северной стороной квадрата, а отсчет против западной его стороны соответствовал разности координаты Y объекта и оцифровки этой стороны (29 457 км 650 м – 29 456 км = = 1 км 650 м). Отсчет, соответствующий разности оцифровки северной стороны квадрата и координате Y объекта (3766 км – 3765 км 500 м), отложен по вертикальной шкале вниз. Точка против штриха у отсчета 500 м будет указывать положение объекта на карте.

Ориентирование карты

Ориентирование карты служит для определения своего местонахождения. Для этого карту кладут горизонтально, ставят на нее компас и вращают карту вместе с компасом так, чтобы направление стрелки компаса совпало с меридианом. Так как направление магнитной стрелки не точно совпадает с направлением на географический полюс, то различают два меридиана – истинный (географический) и магнитный.

Разница между истинным и магнитным меридианами называется углом магнитного склонения и может достигать величины 10–20° и более и иметь разные знаки.

Определение своего местонахождения.После того как карта соориентирована, ее «привязывают» к местности путем визирования на заметные предметы или с помощью компаса. Для этого по компасу узнают магнитные азимуты на два ориентира и, сделав поправки на местное магнитное склонение, определяют географические (истинные) азимуты этих ориентиров. Затем из точки изображения ориентиров на карте проводят линии под обратным азимутом (обратный азимут равен наблюдаемому ±180°). Пересечение линий на карте и определит точку вашего местонахождения (рис. 6.19).

Рис. 6.19.Ориентирование карты по местным предметам
