Простейший спутник был выполнен как герметичный контейнер сферической формы диаметром 580 мм, состоящий из двух силовых полуоболочек (конструкционный материал — алюминиевый сплав АМг-6 толщиной 2 мм). Передняя полуоболочка имела меньший радиус и прикрывалась полусферическим внешним экраном (R = 580 мм) толщиной 1 мм для обеспечения «теплоизолирующего» режима. Задняя силовая полуоболочка, отделенная от бортовых систем внутренним экраном, являлась одновременно радиационной поверхностью системы терморегулирования. Герметичный объем заполнялся сухим азотом при давлении 1,3 атм. Соединение полуоболочек осуществлялось посредством 36 шпилек М8х1,25. Герметичность стыка обеспечивала прокладка из вакуумной резины. Передняя полуоболочка имела четыре гнезда для крепления антенн со штуцерами гермовводов и фланец заправочного клапана. На задней полуоболочке располагались фланец испытательного системного разъема и блокировочный пяточный контакт, включающий автономное бортовое электропитание после отделения ПС от РН.

Четыре антенны (две длиной 2,4 м, две — 2,9 м) монтировались на передней («верхней») полуоболочке. Специальный пружинный механизм разводил антенны на угол 35° от продольной оси ИСЗ после его отделения от РН (таким образом формировалась заданная диаграмма их излучения).

Поверхность корпуса ПС полировалась и подвергалась специальной обработке, чтобы придать ей заданные значения коэффициента поглощения солнечной радиации A Sи коэффициента собственного излучения ξ (внешний экран передней полуоболочки: A S= 0,2–0,25; снаружи ξ = 0,05-0,1; изнутри ξ = 0,8–0,9; задняя полуоболочка: A S= 0,23-0,27; ξ = 0,35-0,45).

Тепловой режим обеспечивался вентилятором, включавшимся от термореле при температуре равной или выше 30 °C. При этом циркулирующий азот осуществлял передачу тепла «холодной» задней полуоболочке, излучавшей избыток тепла в космическое пространство. При понижении температуры азота до 20–23 °C вентилятор выключался, что приводило — в отсутствие конвекции — к значительному увеличению теплового сопротивления между радиационной поверхностью и внутренним объемом ПС — и таким образом предотвращало дальнейшее снижение температуры.

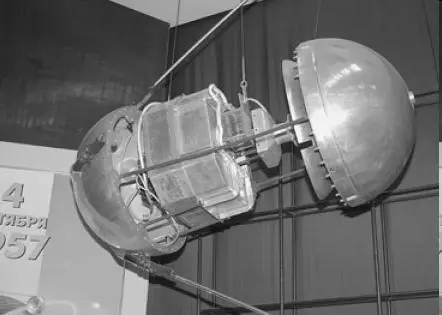

Внутри гермоконтейнера находились: радиопередатчики мощностью 1 Вт и массой 3,5 кг (разработчик В.И.Лаппо из НИИ-885); блок питания из трех батарей на основе серебряно-цинковых элементов массой 51 кг (разработчик Институт источников тока, директор Н.С.Лидоренко), срок их непрерывной работы — не менее двух недель [21] По воспоминаниям ведущего конструктора ПС О.Г.Ивановского, при предстартовой проверке батарей «… напряжение на нужных контактах штепсельного разъема — ноль! Оглядываюсь — гоголевская немая сцена из «Ревизора»… Уж где-где, а с источниками питания мы никак не ожидали недоразумений. Само собой разумеется, немедленно была создана специальная комиссия с участием самых ответственных специалистов… Приступили к вскрытию батареи… Вот сняты полированные блестящие крышки. В руках монтажницы — штепсельный разъем и… несколько оторвавшихся из-за плохой пайки проводов. Слова, сказанные в тот момент, мало назвать горячими… Как сейчас вижу побелевшее от гнева лицо председателя Госкомиссии, его руку, постукивающую по столу обрывком злополучного кабеля, слышу и слова, произносимые сквозь зубы: «Ну, люди вы или не люди? Ну, можно ли найти имя этому безобразию?!» ; дистанционный переключатель; вентилятор системы терморегулирования; сдвоенное реле системы терморегулирования; контрольное термореле и барореле. Радиопередатчики работали на частотах 20,005 и 40,002 МГц (длины волн, соответственно, 15 и 7,5 м) импульсами длительностью от 0,2 до 0,6 сек (настроечное значение 0,4 сек), импульсы одного передатчика в паузах другого. При замыкании и размыкании контактов датчиков контроля давления (барореле с настройкой р=0,35 атм) и температуры (сдвоенное термореле с настройкой Т1=+50 °C, Т2=0 °C) изменялись частоты сигналов и соотношения между их длительностью и паузами, что обеспечивало «диапазонный» контроль герметичности и температуры внутри ПС.

Общая масса ПС в сборе составляла 83,6 кг.

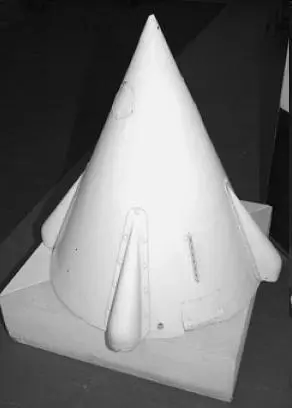

Во время выведения спутник находился под сбрасываемым коническим обтекателем высотой 80 см с углом при вершине 48° и удерживался 8-ю зацепами. Стержни антенн прижимались к наружной поверхности конического переходника РН приливами обтекателя. Отделение ПС осуществлялось пневмотолкателем с относительной скоростью 2,73 м/с. Как дублирующее было предусмотрено пиротехническое устройство, обеспечивающее отделение ИСЗ со скоростью 1,45 м/с. Одновременно пружинным толкателем со скоростью 0,643 м/с производилось отделение головного обтекателя (ГО). Вот таким — концептуально весьма непростым — был наш «простейший» первенец!

Забегая вперед, отметим: реализованный в конструктивно-компоновочной схеме ПС подход «гермоконтура с «земным» давлением, температурой, минимальной влажностью и приборным оборудованием из «стандартных» блоков на долгие десятилетия — вплоть до 1990-х гг. — оставался характерным для отечественных беспилотных КА [22] Проигрывая, как правило, по энергомассовому совершенству и надежности «негерметичным» КА-«автоматам» с уникальным специализированным оснащением, подобный подход позволял заметно уменьшить продолжительность и стоимость разработок (что представлялось принципиально важным на начальном этапе освоения космического пространства). .

Сжатые сроки разработки и создания аппарата ПС диктовали очень высокий темп работ, когда детали шли в производство «прямо с кульмана». Основные трудности встретились при изготовлении гидровытяжкой сферических полуоболочек, сварке их со шпангоутом и при полировке наружных поверхностей. При отработке конструкции ПС проводилось макетирование размещения бортового оборудования и аппаратуры, рентген-контроль сварных швов, проверка сборки на герметичность посредством гелиевого течеискателя, исследование тепловых режимов в условиях, имитирующих космическую среду.

В тот же период, с марта 1957 г., начался выбор и определение параметров траектории активного участка первой «космической» ракеты 8К71ПС.
