Теперь к этим проводам (назовем их условно А и В) подключите нехитрую электрическую схему, представленную на рис. 3.19.

По сути, схема устройства представляет собой выпрямитель (источник постоянного тока) с выходным напряжением 12–15 В (любое напряжение в этом диапазоне допустимо). На выходе источника постоянного тока устанавливается слаботочное электромагнитное реле К1. Контакты этого реле включают в разрыв цепи питания насоса. Теперь, как вы уже сами догадались, при включении входных клапанов стиральной машины включится реле К1, которое запустит нагнетательный насос. Когда клапаны в стиральной машине выключатся, насос также автоматически отключится. Такая связка будет работать циклично сколь угодно долго. И стоять возле стиральной машины не придется.

Вот таким простым способом можно автоматизировать работу практически любой стиральной машины-автомата в деревне и жить, как в городе. И не надо искать «мастера»-установщика, который возьмет с вас за это деньги.

Внимание, важно!

Подключать напрямую насос к контактам электромагнитных клапанов стиральной машины нельзя — «сгорит» электрика СМ из-за большого тока потребления насоса.

На схеме (см. рис. 3.19) показан понижающий трансформатор Т1 с выходным переменным напряжением на вторичной обмотке 810 В, выпрямитель на диодах VD1-VD4. Оксидный конденсатор С1 (типа К50-24 или аналогичный) введен в схему для сглаживания пульсаций по питанию. Реле К1 применено автомобильное, типа 3747-06, рассчитанное на напряжение срабатывания 12 В. Однако можно применить и другие реле, например, WJ118-1C, Omron G2R-112P-V, TRU-5VDC-SB-SL, TTI-TRD-9VDC-FB-CL, Relpol RM85-2011-35-1012, Pasi BV2091 SRUH-SH-112DM, FRS1 °C-03 или аналогичные. Важно, чтобы контакты реле обеспечивали безопасную коммутацию нагрузки с током не менее 3 А.

На схеме также показан пьезоэлектрический капсюль со встроенным звуковым генератором НА1, подключенный параллельно реле, и светодиод HL1, включенный последовательно с ограничительным резистором R1. Эти элементы соответственно обеспечивают звуковую и световую индикацию включения насоса (и входных клапанов стиральной машины). Если такая индикация (или ее часть) не нужна, соответствующие элементы попросту из схемы удаляют.

Капсюль НА1 может быть любым, рассчитанным на напряжение 9-15 В, например, FMQ2715D, FXP1205 (однотонное звучание), KPI4332-12 (прерывистое звучание), KPS4518 (двухтональная сирена) или аналогичный.

Выпрямитель, изображенный на схеме, может быть любым, лишь бы он обеспечивал выходной постоянный ток более 70 мА при постоянном выходном напряжении 12–15 В. Это может быть промышленный выпрямитель или блок питания, например, для радиоприемника или выжигательного аппарата. Адаптеры для сотовых телефонов здесь использовать бесполезно, поскольку выходной ток будет недостаточным для питания реле.

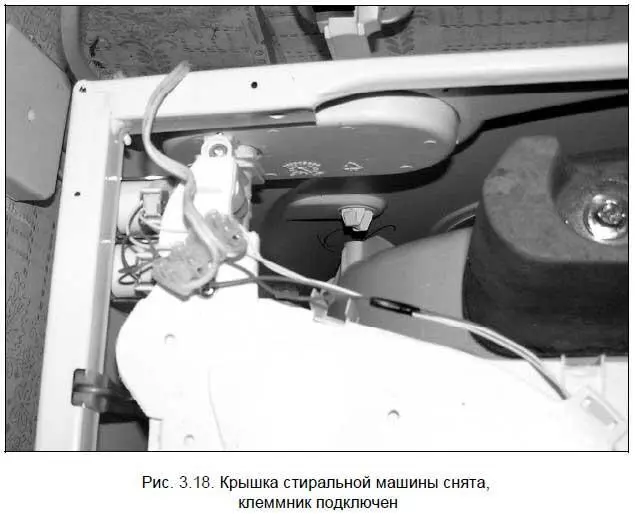

Потребуется открыть верхнюю крышку стиральной машины и подключиться параллельно электромагнитным клапанам, установив клеммник. Если стиральная машина на гарантии, вскрытием крышки вы можете ее лишиться. Тут уж каждый выбирает сам: или «помучиться», пока не кончится гарантия, или применять для этих целей уже старую стиральную машину, или поступить в соответствии с приведенными рекомендациями и жить комфортно.

Спутниковое телевидение высокой четкости прочно вошло в нашу жизнь, и не только в городе, но и в удалении от него — там, где с трудом, как в моем случае, можно принимать обычные телевизионные передачи.

Благодаря спутниковому телевидению сегодня можно существенно расширить свой кругозор в части телевизионных трансляций (количество каналов может достигать нескольких тысяч — весь мир «как на ладони»), а в ряду еще более перспективных направлений грядет массовое пользование спутниковым Интернетом (где скорости передачи данных не в пример проводным технологиям и выделенным линиям на порядки выше). По качеству картинки спутниковое телевидение много превосходит аналоговое, поскольку видеоизображение мы получаем в цифровом виде, а специальное устройство (ресивер) декодирует этот сигнал и переводит в привычное глазу изображение на экране телевизора. Цифровой сигнал (в отличие от аналогового) прекрасен тем, что позволяет смотреть трансляции с лучшим качеством. Здесь нет понятия «снежит» или «рябит». Цифровой сигнал или есть (хорошее изображение), или его нет (черный экран).

Впрочем, иногда в спутниковом телевидении картинка, бывает, распадается на «квадратики», что также вызывает дискомфорт у зрителя. Но это, скорее, частный случай (рассмотренный далее), навязанный нам природой (обильный снег, сильный ветер, колышащий на пути сигнала ветки деревьев, и иные неприятности). Причем даже этот частный случай возможно купировать, например, применением тарелки большего диаметра (если речь идет об офсетных системах — 0,9 метра вместо 0,6).

Если в крупных городах спутниковым телевидением пользуются «от жира», то есть для большей информатизации и комфорта, то в сельской местности, где многие имеют дачи и живут годами, телевидение — один из источников хорошего настроения и связи с миром (например, на удаленных хуторах). То есть там, где обычная телетрансляция из-за удаленности от телецентров затруднена, на помощь, как палочка-выручалочка, приходит спутниковое телевидение.

Существует несколько возможностей обзавестись спутниковым телевидением — в основном они отличаются выбором спутников — например (среди многих прочих других): «Триколор», НТВ+, HotBird («Хотберд»). Одни из них требуют абонентской платы, другие — условно бесплатные. Разумеется, на бесплатных системах не удастся посмотреть кодированные программы, и сам список доступных программ заметно сократится. Однако выбор систем и спутников — дело каждого конкретного пользователя.

В частности, несомненным «плюсом» простой и эффективной системы HotBird является ее небольшая стоимость, складывающаяся из стоимости тарелки (300–500 рублей), ресивера (2200–3500), облучателя (500) и соединительного кабеля. Для устойчивого приема сигнала с учетом погодных явлений рекомендую выбрать спутниковую антенну с запасом коэффициента усиления, то есть офсетную антенну 0,9 м (900×1000), выполненную из алюминия или стекловолокна — она имеет малый вес и не подвержена коррозии, как стальная. При этом желательно, чтобы тарелка имела фокусное расстояние 450 мм и обеспечивала диапазон частот 10,7-12,75 ГГц с коэффициентом усиления на указанных частотах 39–40.
